MONTAGE
French – 145

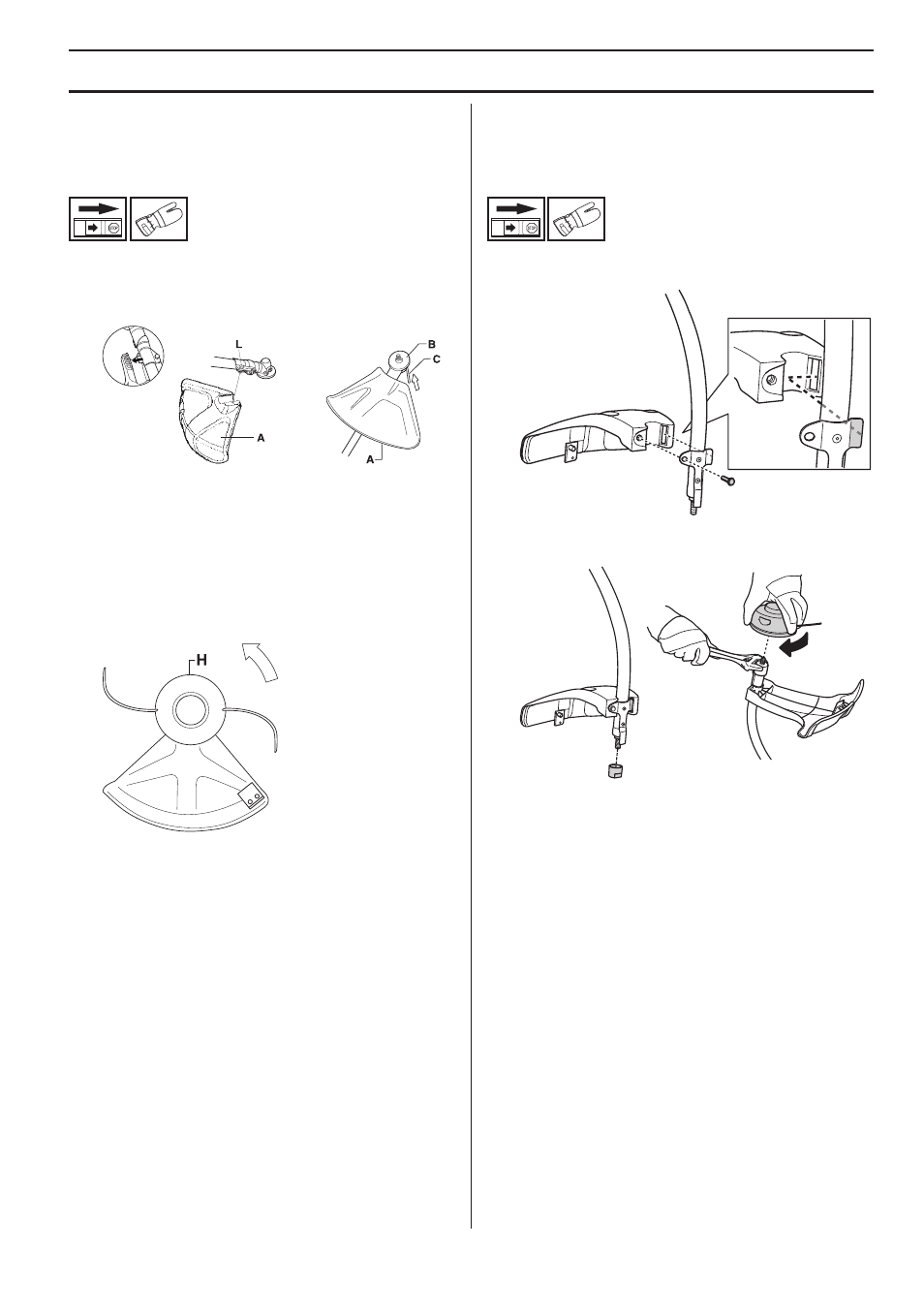

Montage de la protection de la
tête et de la tête de désherbage
(122LD)
• Monter le carter de protection (A) destiné au travail
avec la tête de désherbage. Emboîter le carter de
protection/la protection combinée dans la fixation du
tube de transmission et fixer à l’aide d’une vis (L).
• Monter un toc d’entraînement (B) sur l’axe sortant.
• Faire tourner l’axe de la lame jusqu’à ce que l’un des
trous du toc d’entraînement coïncide avec le trou
correspondant du carter.
• Insérer la goupille d’arrêt (C) dans le trou afin de
bloquer l’axe.
• Visser la tête de désherbage/les couteaux en
plastique (H) dans le sens contraire de la rotation.
• Le démontage s’effectue dans l’ordre inverse.
Montage de la protection de la
tête et de la tête de désherbage
(122C)
• Installer la protection comme indiqué sur la figure.
Serrer fortement.
• Monter le pare-poussière sur l’arbre. L’écrou doit être
complètement entouré par le pare-poussière.
• Maintenir le pare-poussière avec la clй а griffes pour
l’empêcher de tourner.
• Visser la tête de coupe sur l’arbre.
