ÖSSZESZERELÉS
Hungarian – 351

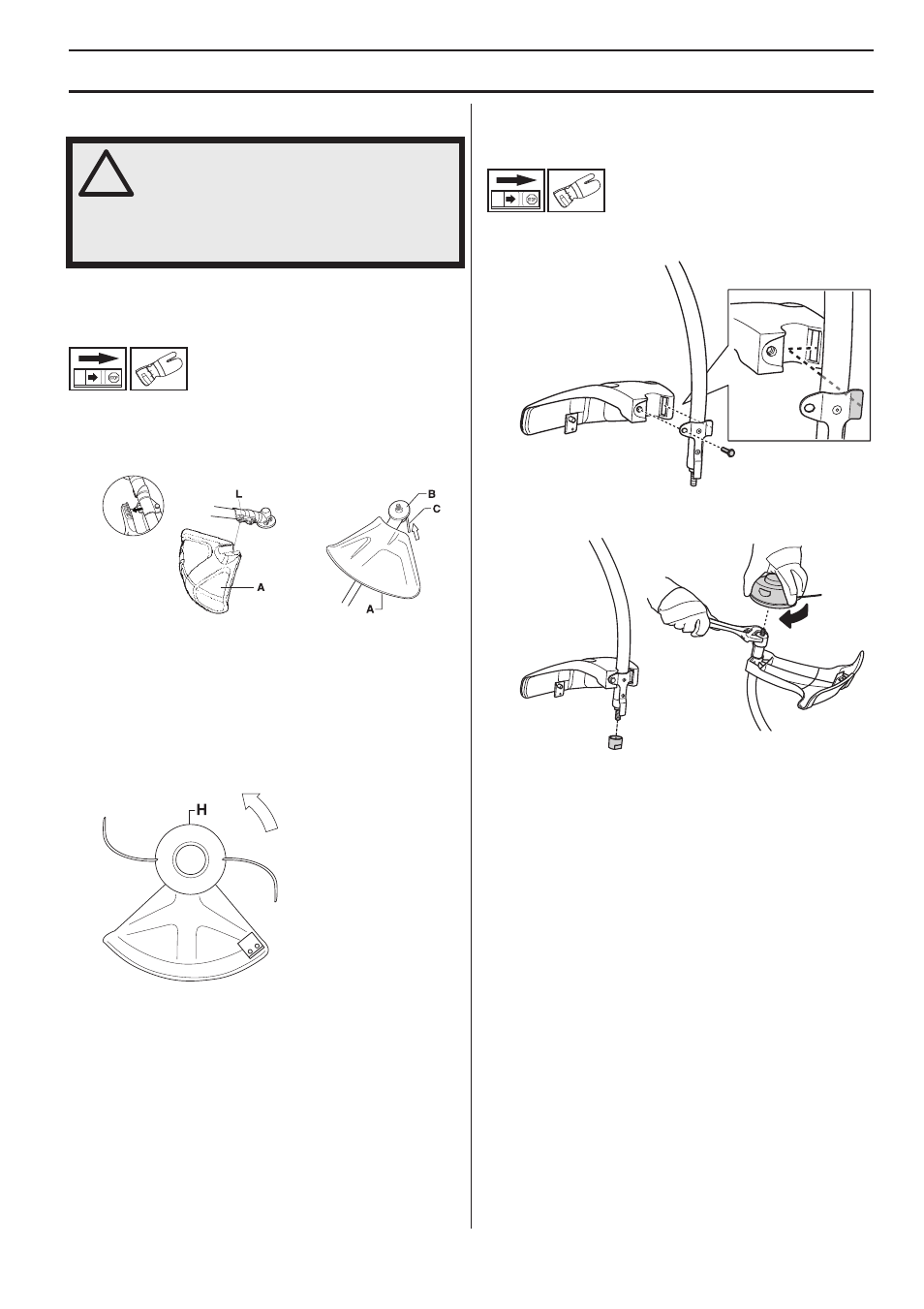

A vágóegység felszerelése
A trimmervédŒ és a nyírófej
felszerelése (122LD)
• Szerelje föl a trimmervédŒt (A) a nyírófejjel végzendŒ
munkához. Akassza be a trimmervédŒ/kombivédŒ
egységet a hajtótengelycsŒ rögzítŒegységébe és rögzítse
egy csavarral (L).
• Helyezze fel a meghajtótárcsát (B) a kifelé menŒ
tengelyre.
• Addig forgassa a pengetengelyt, amíg a meghajtótárcsa
nyílása és a váltóház megfelelŒ nyílása egybe nem esik.
• Helyezze be a zárópecket (C) a nyílásba, és rögzítse a
tengelyt.
• Csavarja a nyírófejet/mıanyagkéseket (H) a forgás
irányába.
• A szétszerelés a mıveletek ellentétes sorrendben történŒ
elvégzésével történik.
A trimmervédŒ és a nyírófej
felszerelése (122C)
• Állítsa be a védŒegységet az ábra szerint. Húzza meg
alaposan.
• Szerelje fel a porcsészét a tengelyre. A porcsészének
teljesen körül kell zárnia a csavaranyát.
• Tartsa a porcsészét egy csavarkulccsal, hogy a tengely ne
forogjon.
• Csavarja rá a nyírófejet a tengelyre.
!
VIGYÁZAT! Vágófelszerelést jóváhagyott
védelem nélkül semmilyen körülmények
között ne használjon. Lásd a Mıszaki
adatok címı fejezetet. Nem megfelelŒ,
vagy meghibásodott védelem komoly
személyi sérülést idézhet elŒ.
