MONTAGEM
Portuguese – 215

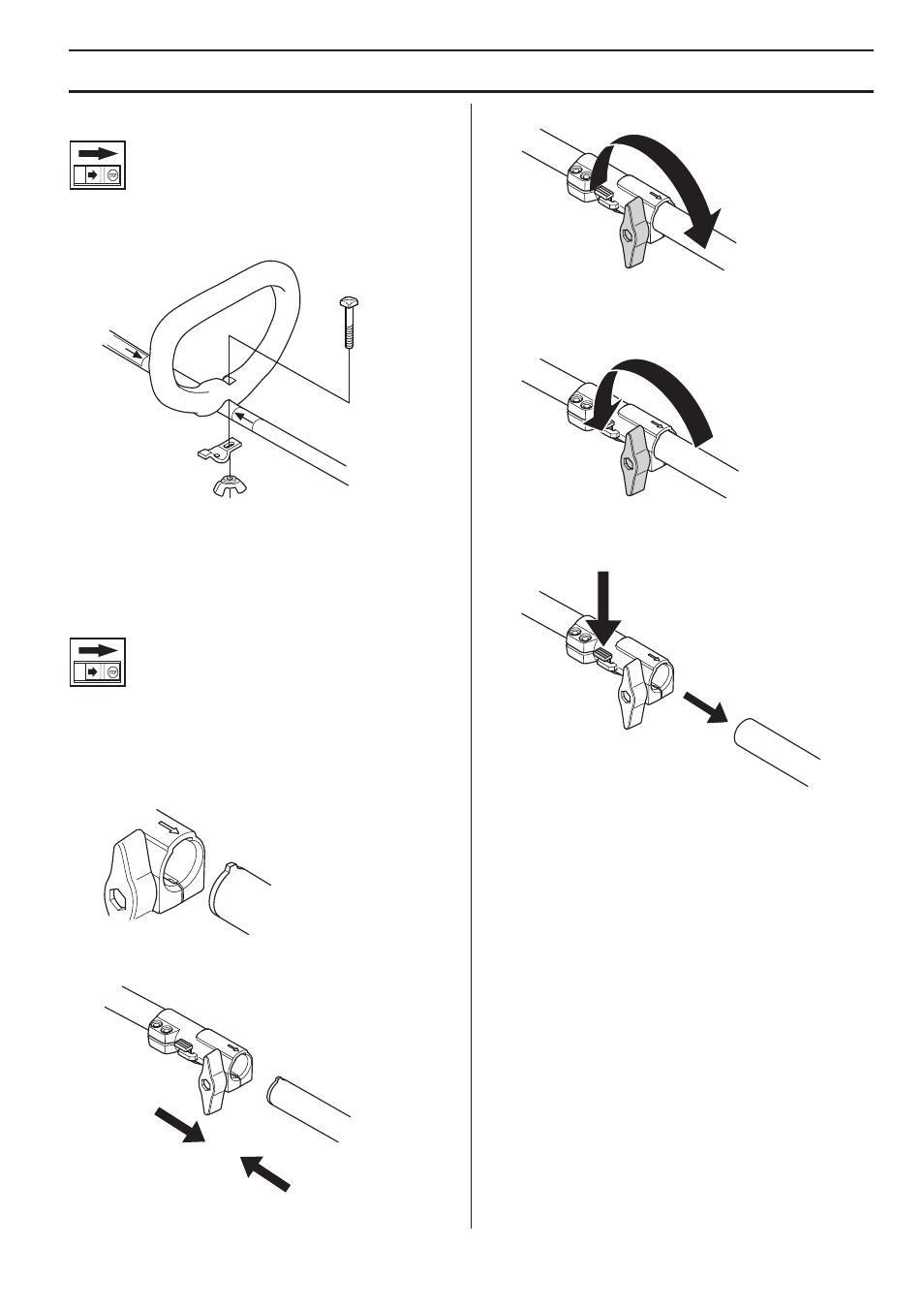

Montagem do punho fechado
• Enfie o punho fechado sobre o tubo. Tenha cuidado
para que o punho fechado fique entre as setas de
marcação do tubo.
• Instalar o parafuso, a placa de pressão e a porca de
orelhas como se mostra na figura. Apertar a porca de
orelhas.
Montagem e desmontagem do
tubo divisível
Montagem:
• Afrouxe o acoplamento rodando a maçaneta.
• Alinhe a saliência (A) do implemento com a seta
existente no acoplamento (B).
• Empurre o implemento para dentro do acoplamento
até encaixar no lugar.
• Antes de usar a unidade, apertar bem a maçaneta.
Desmontagem:
• Afrouxe o acoplamento rodando a maçaneta (3 voltas
pelo menos).
• Carregue e mantenha o botão (C). Enquanto mantém
firmemente a extremidade do motor, puxe o
implemento a direito para fora do acoplamento.
A
B
C
