42A
Мобильное или стационарное
Стационарные приложения имеют стационарные конфигурации, тогда как мобильные конфигурации не встроены в электрическую систему
транспортного средства. В параллельном соединении номинальное входное напряжение постоянного тока Вашего Инвертора/Зарядного
устройства (указанное в разделе "Технические характеристики", как 12, 24 или 36) должно соответствовать напряжению Вашей батареи или
батарей (12, 24 или 36). Например, Инвертор/Зарядное устройство с 12 В постоянного тока потребует от Вашей батарейной системы
напряжения 12 В постоянного тока.
В последовательном соединении номинальное входное напряжение постоянного тока Вашего Инвертора/Зарядного устройства (указанное
в разделе "Технические характеристики", как 12 или 24) должно соответствовать количеству батарей, умноженному на их напряжения.
Например, Инвертор/Зарядное устройство с 24 В постоянного тока потребует или двух 12-вольтовых батарей, соединенных последовательно
(24 =2 х 12), или четырех 6-вольтовых батарей, соединенных последовательно (24 =4 х 6).
В мобильных приложениях номинальное входное напряжение постоянного тока Вашего Инвертора/Зарядного устройства должно
соответствовать напряжению Вашей батареи или батарей - 12 вольт. Несмотря на то, что имеется возможность соединения Вашего
Инвертора/Зарядного устройства с основной батареей в рамках электрической системы Вашего транспортного средства, в нормальном
мобильном контексте, Инвертор/Зарядное устройство подключается к одной или нескольким специальным вспомогательным
(производственным) батареям, которые изолированы от системы привода для предотвращения возможного разряда основной батареи.
Свяжитесь со службой технической поддержки компании Tripp Lite для получения помощи при выполнении дополнительных
параллельных, последовательных или последовательно-параллельных соединений.
Примечание: X= Номинальное входное напряжение постоянного тока Вашего Инвертора/Зарядного устройства (указанное в
разделе "Технические характеристики", как 12, 24 или 36)

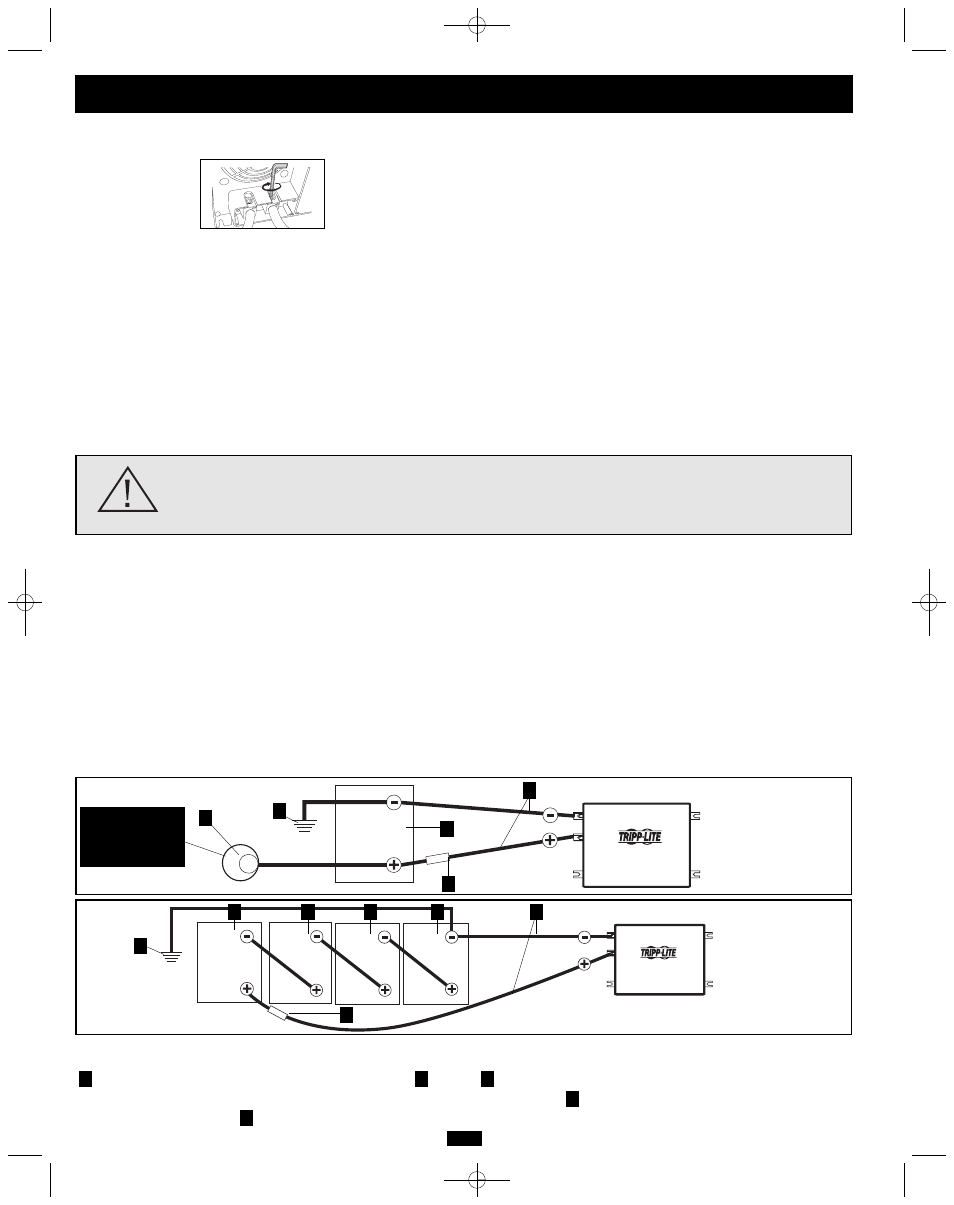

Заземление или земля батареи транспортного средства/судна Батарея Предохранитель или предохранительный блок, разрешенный UL
(Лабораторией по технике безопасности США) (смонтированный в пределах 45 см от батареи) Кабель большого диаметра, максимальный размер
2/0 для соответствия клеммам Генератор переменного тока (только для соединений на транспортном средстве или судне) 5
4
3 2 1
XB Инвертора/Зарядного
XB
Соединение с одиночной батареей
4
1
2
3
24B Инвертора/Зарядного 6B 6B 6B 6B
Соединение с несколькими батареями
(последовательное)
1
2 2 2 2 4
3
Подключение батареи
5 Дополнительное
соединение только
для мобильных
приложений.
• Подключите проводку постоянного тока:
несмотря на то, что
Ваш Инвертор/
З а р я д н о е
у с т р о й с т в о
я в л я е т с я
высокоэффективным
преобразователем
электричества, его
номинальная выходная мощность
ограничена длиной и сечением кабелей,
идущих от батареи до блока. Используйте
кабель самой короткой длины и самого
большого диаметра (максимальный размер
2/0), который подходит к входным
клеммам постоянного тока Вашего
Инвертора/Зарядного устройства. Более
короткий и толстый кабель уменьшает
падение напряжения постоянного тока и
обеспечивает максимальную передачу тока.
Ваш Инвертор/Зарядное устройство
способен на короткие периоды времени
обеспечивать пиковую мощность,
составляющую до 200% от его номинальной выходной мощности. Кабель с большим
сечением должен использоваться, если в
этих условиях применяется постоянно
работающее мощное оборудование,
потребляющее энергию. Затяните клеммы
Инвертора/Зарядного устройства и батареи
с крутящим моментом около 3,5 ньютона
метра для создания эффективного
соединения и для предотвращения
чрезмерного нагрева этого соединения.
Недостаточное затягивание клемм может
ликвидировать Вашу гарантию. Смотрите
страницу технических характеристик
(включенную отдельно) для таблицы
минимального рекомендуемого размера
кабеля.
• Подключите заземление: используя
провод #8 AWG (American Wire Gage -
американский сортамент проводов) или
больший, подсоедините лепесток основного
заземления к шасси транспортного
средства или к заземлению. Смотрите
раздел "Определение элементов" для
определения местоположения лепестка
основного заземления на Вашей
конкретной модели Инвертора/Зарядного
устройства. Все установки должны
соответствовать национальным и местным
законам и распоряжениям.
• Подключите плавкий предохранитель:
компания Tripp Lite рекомендует, чтобы Вы
соединяли все положительные клеммы
постоянного тока Вашего Инвертора/
Зарядного устройства непосредственно с
предохранителем(ями) или блоком(ами)
предохранителей в пределах 45 см (18
дюймов) от батареи. Номинальный ток
предохранителя должен быть равен или
превышать минимальный номинальный
ток предохранителя по постоянному току,
указанный в технических характеристиках
Вашего Инвертора/Зарядного устройства.
Смотрите технические характеристики для
рекомендаций по поводу предохранителей
и блоков предохранителей. Смотрите
рисунки, приведенные ниже, для
надлежащего расположения предохранителей.
Подключите Ваш Инвертор/Зарядное устройство к Вашим батареям, используя следующие процедуры:
ВНИМАНИЕ! • Неправильное выполнение заземления Вашего Инвертора/Зарядного устройства к шасси
транспортного средства или заземлению может привести к опасности смертельного электрического удара.
• Никогда не пытайтесь эксплуатировать Ваш Инвертор/Зарядное устройство, подключив его непосредственно
к выходу от генератора переменного тока, вместо батареи или батарейного блока.
• Соблюдайте надлежащую полярность при выполнении всех соединений постоянного тока.
Соединители постоянного
