19A
Montaje
¡ADVERTENCIA! Monte su inversor/cargador ANTES de conectar la batería de
corriente continua y la energía de corriente alterna. No seguir estas instruc-
ciones puede producir lesiones personales y/o daños al inversor/cargador y a
los sistemas conectados.
Tripp Lite fabrica una variedad de inversores/cargadores con diversas opciones de montaje para uso en aplicaciones vehiculares o no vehicu-
lares. Tripp Lite recomienda el montaje permanente de su inversor/cargador en cualquiera de las configuraciones ilustradas abajo. El usuario
debe suministrar los materiales de montaje y es responsable de determinar que dichos materiales y la superficie de montaje sean adecuados
para soportar el peso del inversor/cargador. Contacte con Tripp Lite si requiere ayuda adicional para el montaje de su inversor/cargador.

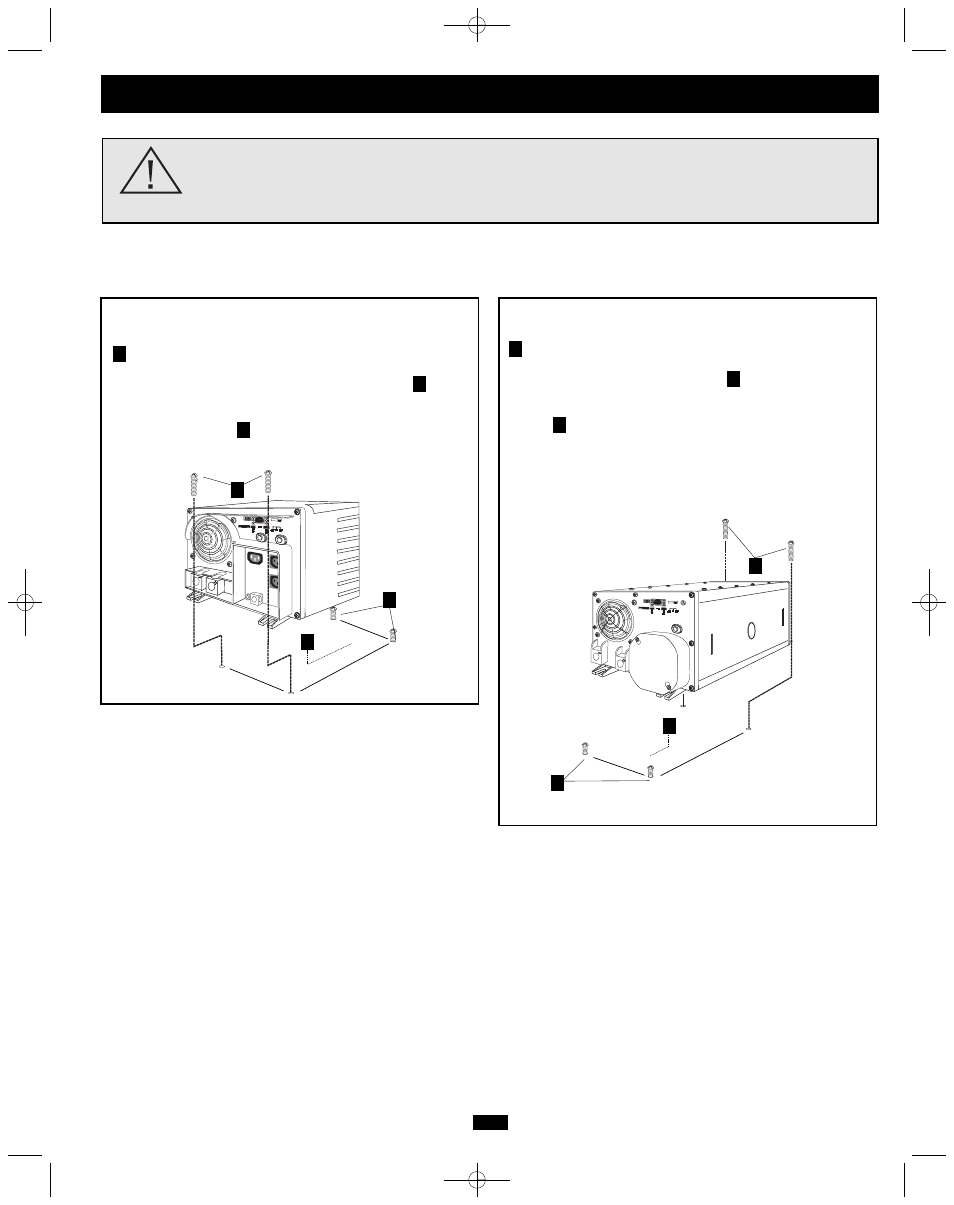

Montaje horizontal vehicular y no vehicular
(Sólo en modelos 750 y 1250)
Usando las medidas del diagrama, instale dos tornillos de ¼"
(6 mm) suministrados por el usuario sobre una superficie horizon-
tal rígida, dejando las cabezas ligeramente levantadas. Deslice
el inversor/cargador hacia atrás sobre los tornillos para enganchar
las ranuras de montaje moldeadas en la parte inferior del gabinete
del inversor/cargador. Instale y apriete dos tornillos de ¼" (6
mm) suministrados por el usuario en la base de montaje moldea-
da en la parte frontal del gabinete del inversor/cargador.
Montaje horizontal vehicular y no vehicular
(Sólo en modelos 2012, 2424 y 3636)
Usando las medidas del diagrama, instale dos tornillos de ¼" (6
mm) suministrados por el usuario sobre una superficie rígida, dejan-
do las cabezas ligeramente levantadas. Deslice el inversor/car-
gador hacia adelante sobre los tornillos para enganchar la base de
montaje moldeada en la parte frontal del gabinete del inversor/car-
gador. Instale y apriete dos tornillos de ¼" (6 mm) suministra-
dos por el usuario en la base de montaje moldeada en la parte pos-
terior del gabinete del inversor/cargador. La base posterior se
extiende más allá del gabinete de la unidad para proporcionar espa-
cio de ventilación adecuado detrás de los ventiladores de enfri-
amiento; ellos no deben retirarse.
A
B
C
A
B
C
A
C
B ▼
A
C
B
▼
Nota: Los gabinetes modelo APS pueden tener diferentes funciones en el panel frontal, pero todos son de idéntico montaje.
▼
▼
▼
▼
▼
▼ 11.4 cm
17.1 cm
20 cm
14.16 cm 38.12 cm
▼
▼
▼
▼
