38A
Конфигурация
Выбор вида батареи - Все модели
(ОБЯЗАТЕЛЬНО)
ВНИМАНИЕ: установка DIP-переключателя типа
батареи должна соответствовать типу батарей,
которые Вы подсоединили, иначе Ваши батареи
могут со временем ухудшиться или повредиться. Для
дополнительной информации смотрите раздел "Выбор батареи".
Тип батареи Позиция переключателя
Батарея с гелевыми
элементами (Герметичная)
Вверх
Батарея с жидкостными
элементами (Вентилируемая)
Вниз (заводская настройка)

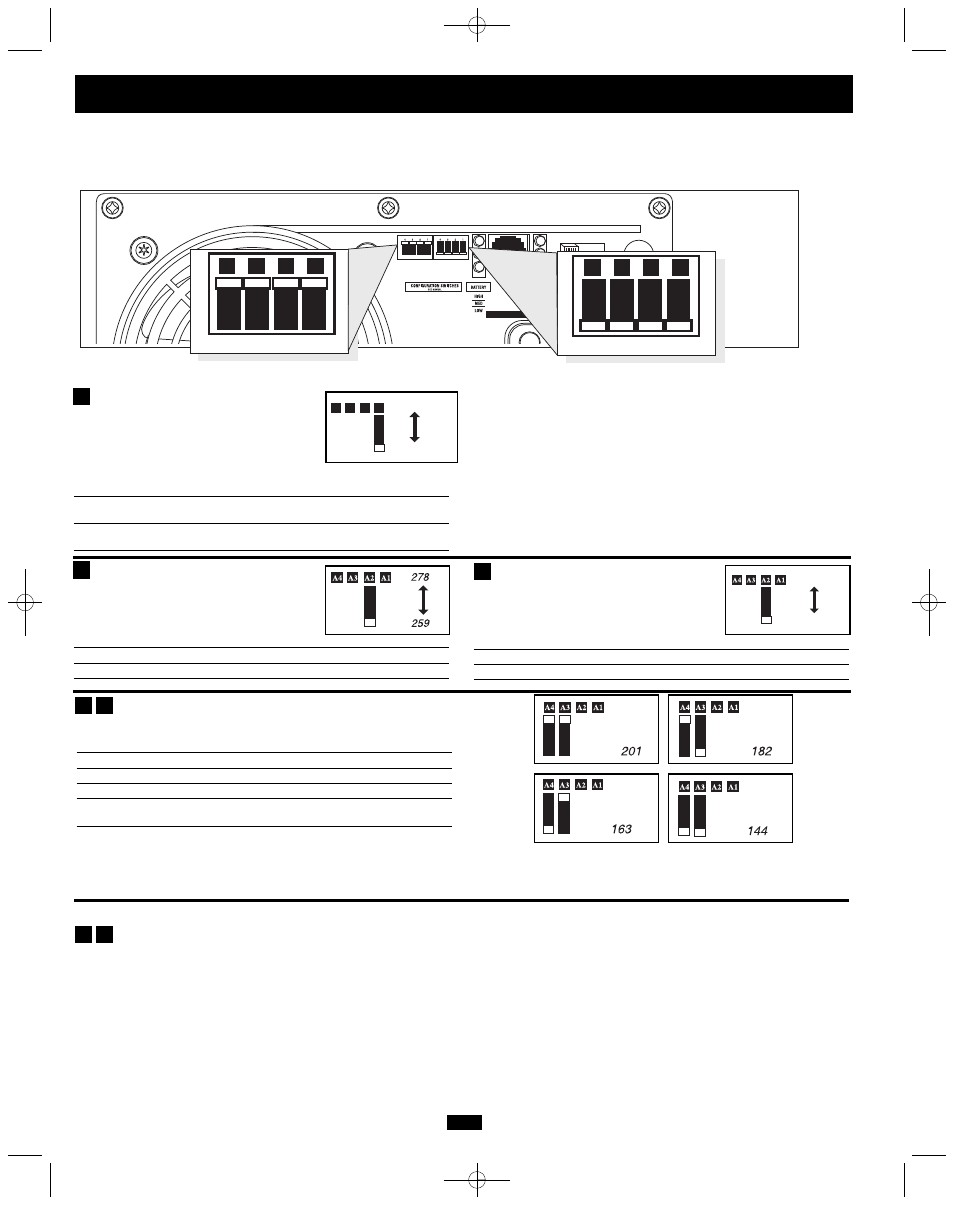

Установка конфигурационных DIP-переключателей
Используя небольшой инструмент, установите конфигурационные DIP-переключатели (расположенные на передней панели Вашего
блока, смотрите рисунок) для оптимизации функционирования Инвертора/Зарядного устройства в соответствии с Вашим приложением.
A1 A2 A3 A4
Батарея с гелевыми
элементами
(Герметичная)
Батарея с
жидкостными
элементами (Вентилируемая )
INPUT C/B 10A OUTPUT C/B 12A
B4 B3 B2 B1 A4 A3 A2 A1
DIP-переключатели группы B DIP-переключатели группы A
DIP-переключатели группы A
Выбор точки низкого входного напряжения
переменного тока для перехода на питание от батареи -
все модели* (ПО ЖЕЛАНИЮ)
Напряжение Позиция переключателя
201 В #A4 Вверх и #A3 Вверх
182 В #A4 Вверх и #A3 Вниз
163 В #A4 Вниз и #A3 Вверх
144 В #A4 Вниз и #A3 Вниз
(заводская настройка)
* Большинство Ваших подключенных приборов и оборудования будут функционировать надлежащим образом, если точка высокого входного напряжения переменного тока в
Вашем Инверторе/Зарядном устройстве останется на заводской настройке, а точка низкого входного напряжения переменного тока будет установлена на 182 В. Однако, если
блок часто переключается на батарейное питание из-за кратковременных колебаний в линии, которые слабо влияют на работу оборудования, то Вы можете отрегулировать эти
настройки. Увеличивая значение точки высокого входного напряжения переменного тока и/или уменьшая значение точки низкого входного напряжения переменного тока, Вы
уменьшите количество переходов Вашего блока на батарею, связанных с колебаниями напряжения.
DIP-переключатели группы B
Выбор распределения нагрузки - НЕОБЯЗАТЕЛЬНЫЙ
Ваш Инвертор/Зарядное устройство имеет устройство зарядки батареи с высоким выходным током, которое может потреблять
значительное количество энергии переменного тока, поступающей от Вашего сетевого или генераторного источника переменного тока,
если зарядка производится при максимальной интенсивности. Если Ваш блок питает от входной энергии переменного тока
значительную подключенную электрическую нагрузку, но при этом одновременно происходит эта интенсивная зарядка батареи, то
прерыватель цепи переменного тока может разомкнуться, приведя к полному прекращению передачи питания электросети.
Для уменьшения вероятности размыкания этого прерывателя Инвертор/Зарядное устройство может быть настроен на автоматическое
ограничение выхода зарядного устройства. Это удерживает сумму нагрузки блока по переменному току и мощности зарядного
устройства в пределах номинальных значений прерывателя цепи. Эта функция ограничения зарядного устройства имеет четыре
настройки, позволяя Вам при необходимости уменьшать все ниже и ниже потребление энергии зарядным устройством, если прерыватель
входной цепи переменного тока продолжает размыкаться при нормальных нагрузках по переменному току устройств, которые Вы
подключили к блоку. Рисунки на следующей странице показывают, как установить Ваш DIP-переключатель, чтобы определить, какая
нагрузка может быть на Вашем Инверторе/Зарядном устройстве, прежде чем начнется ограничение зарядного устройства.
A1
A2
A3 A4
B2 B1
B B
B B
Выбор точки высокого входного
напряжения переменного тока для
перехода на питание от батареи - только
для APSINT2424, APSINT3636*
(ПО ЖЕЛАНИЮ)
Напряжение Позиция переключателя
278 В Вверх
259 В Вниз (заводская настройка)
Поглощение заряда - только для
APSX750, APSX1250, APSINT2012
(ПО ЖЕЛАНИЮ)
Зарядное устройство Позиция переключателя
Запрещено Вверх
Разрешено Вниз (заводская настройка)
B
B
Запрещено
Разрешено
A2
