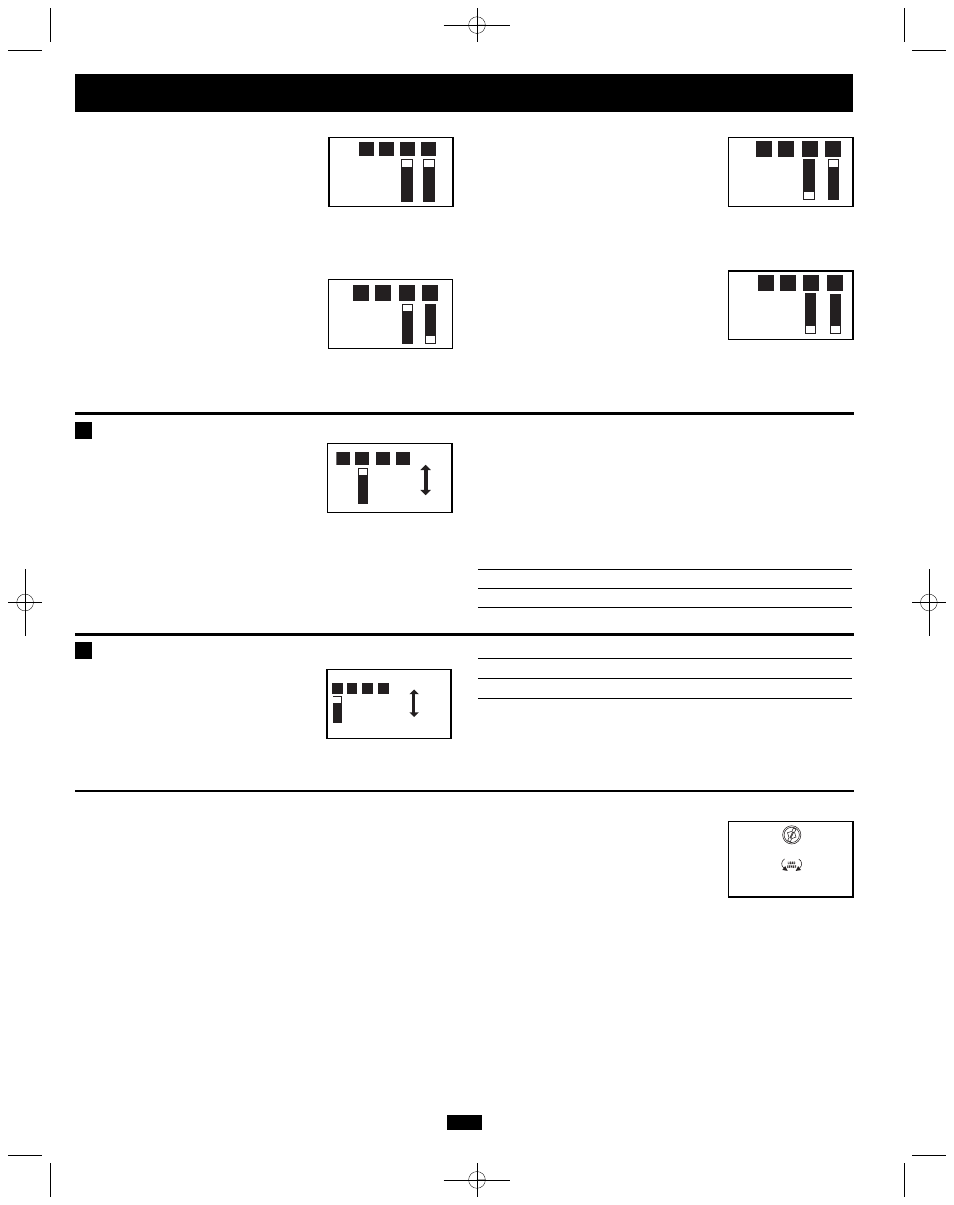

Configuration

(suite)

Réglage de l'intensité de charge de batterie—OPTIONNEL

Vérifier les spécifications des options d'in-
tensité supérieure et inférieure de charge
de votre unité. En réglant sur la charge
supérieure, vos batteries se chargeront à la
vitesse maximale. En réglant sur la charge
inférieure, vous rallongez la durée de vos batteries (en particulier
les plus petites).

Chargeur de batterie :

Position du commutateur

Intensité inférieure de charge

En haut (réglage d'usine)

Intensité supérieure de charge

En bas

ATTENTION : En commutant sur le réglage, l'utilisateur doit s'assurer que la puissance en
ampères/heure de son système de batterie excède l'intensité du réglage, ou les batteries pour-
raient s'endommager ou se dégrader.

Choix de l'égalisation de la charge de la batterie—
OPTIONNEL

Ce commutateur DIP est engagé
momentanément pour amorcer le
processus d'égalisation de l'état de
charge des cellules de votre batterie par
une surcharge temporaire de toutes les cellules. Cela permet de
prolonger la vie de certains types de batteries; consulter votre
fabricant de batterie pour savoir si vos batteries peuvent béné-
ficier de ce processus. Le processus d'égalisation de la charge
est automatique; un fois commencé, il peut seulement être arrêté
en enlevant l'alimentation d'entrée.

Procédure de réglage

• Aller à la position “ (égaliser) ” (EN BAS) pendant trois secondes.
• Aller à la position “ Reset (réamorcer) ” (EN HAUT) et restez là.

C'est un réglage d'usine par défaut.

ATTENTION : Ne pas laisser le commutateur DIP No3 dans la position basse après le début du
processus. L'égalisation de la charge de la batterie doit être effectuée en stricte concordance
avec les directives et les spécifications du fabricant de batterie.

Charge de la batterie

Position du commutateur

Réamorcer

En haut (réglage d'usine)

Égaliser En

bas—momentanément

Choix des points de limitation du
chargeur de batterie—OPTIONNEL

Limitation maximale (No B1 & No B2 en
haut, réglage d'usine) : La limitation du
chargeur prend effet au moment où une
charge de 120 V CA est appliquée; la sortie du chargeur tombe
graduellement de la sortie pleine sans charge passante de 230 V à
pas de sortie à pleine charge.

Limitation moindre (No B1 en bas et No
B2 en haut) : La limitation du chargeur
commence lorsque la charge de l'ond-
uleur/chargeur atteint 33 % du régime
nominal de l'onduleur/chargeur. La sortie
du chargeur tombe graduellement de la sortie pleine à 33 % de la
charge nominale de l'onduleur/chargeur à environ 33 % de la sortie
pleine à pleine charge.

Limitation minimale (No B1 en haut ET
No B2 en bas) : La limitation du chargeur
commence lorsque la charge de l'ond-
uleur/chargeur atteint 66 % du régime
nominal de l'onduleur/chargeur. La sortie
du chargeur tombe graduellement de la sortie pleine à 66 % de la
charge nominale de l'onduleur/chargeur à environ 66 % de la sortie
pleine à pleine charge.

Pas de limitation (NoB2 & No B1 en
Bas) : Aucune limitation de chargeur pour
aucune grosseur de charge.

Intensité inférieure

de charge

Intensité supérieure

de charge

Régler la commande de conservation de charge de batterie (Détecteur de charge)—OPTIONNEL (pas sur les modèles 750 et 1250)

Dans le but de sauvegarder la puissance de la batterie, l'onduleur de l'unité s'arrête automatiquement en l'absence
de demande d'alimentation d'un équipement ou d'appareils branchés (la charge électrique). Quand
l'onduleur/chargeur détecte une charge, il met en marche automatiquement la fonction de l'onduleur. Les utilisa-
teurs peuvent choisir la charge minimale que l'onduleur/chargeur détectera en réglant la commande de conserva-
tion de charge de batterie (voir schéma). À l'aide d'un petit outil, tourner la commande dans le sens horaire pour
abaisser la charge minimale qui sera détectée, entraînant la mise en marche l'onduleur pour de plus petites charges.
Quand la commande est à fond dans le sens horaire, l'onduleur fonctionne même sans charge. Tourner la commande dans le sens antiho-
raire pour augmenter la charge minimale qui sera détectée, entraînant la mise à l'arrêt l'onduleur jusqu'à ce que la nouvelle charge minimale
soit atteinte.

REMARQUE : Le réglage en usine est la rotation complète de la commande dans le sens horaire. Cependant, en fonction du seuil de charge auquel vous voudriez que l'onduleur réponde, vous devrez
régler la commande dans le sens antihoraire pour réduire sa sensibilité jusqu'à ce que l'onduleur soit actif seulement quand l'équipement et les appareils branchés seront réellement en usage.

Connexion de la commande à distance—Optionnel

Tous les modèles sont équipés d'une prise de style téléphone à 8 conducteurs sur le panneau avant pour utilisation à l'aide d'un module dis-
tant de commande optionnel (modèle Tripp Lite APSRM4, vendu séparément). Le module distant permet à l'onduleur/chargeur d'être monté
dans un compartiment ou une armoire hors de vue, tout en fonctionnant commodément depuis une zone distante. Voir les directives jointes
au module de commande à distance.

Égaliser

Réamorcer

OFF

(LESSER

LOAD

ON)

MAX

(GREATER

LOAD

ON)
