Монтаж

ВНИМАНИЕ! Смонтируйте Ваш Инвертор/Зарядное устройство, ПРЕЖДЕ ЧЕМ
подключать батарею постоянного тока и питание переменного тока.
Невыполнение этих указаний может привести к травмам персонала и/или
повреждению Инвертора/Зарядного устройства и подключенных систем.

Компания Tripp Lite производит множество различных Инверторов/Зарядных устройств с разнообразными вариантами монтажа для
использования в мобильных или стационарных приложениях. Компания Tripp Lite рекомендует постоянный монтаж Вашего
Инвертора/Зарядного устройства в любой из конфигураций, показанных ниже. Пользователь должен поставлять монтажные крепежные
изделия и несет ответственность за достаточность крепежных изделий и монтажной поверхности для удержания веса Инвертора/Зарядного
устройства. Свяжитесь с компанией Tripp Lite, если Вам потребуется дополнительная помощь при монтаже Вашего Инвертора/Зарядного
устройства.

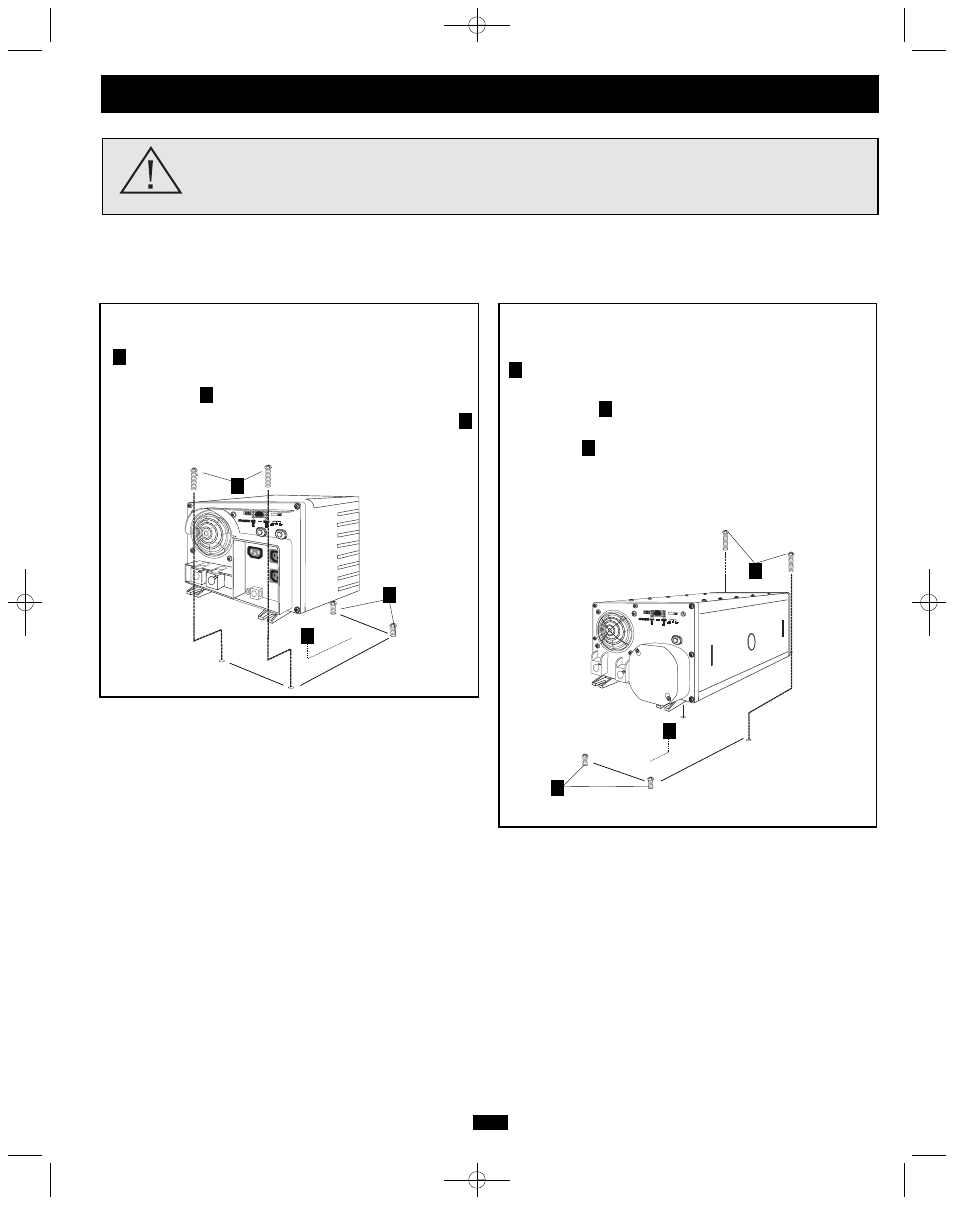

Мобильный и стационарный горизонтальный монтаж
(только модели 750 и 1250)

Используя размеры с рисунка, установите две ¼-дюймовые (6

мм) крепежные детали, поставляемые пользователем, в прочной
горизонтальной поверхности, оставив головки слегка
приподнятыми. В Сдвиньте Инвертор/Зарядное устройство назад
над крепежными деталями для зацепления монтажных прорезей,
прессованных на дне корпуса Инвертора/Зарядного устройства. С
Установите и затяните две ¼-дюймовые (6 мм) крепежные детали,
поставляемые пользователем, в монтажные опоры, прессованные
на передней стороне корпуса Инвертора/Зарядного устройства.

Мобильный и стационарный горизонтальный
монтаж
(только модели 2012, 2424 и 3636)

Используя размеры с рисунка, установите две ¼-дюймовые (6

мм) крепежные детали, поставляемые пользователем, в прочной
горизонтальной поверхности, оставив головки слегка
приподнятыми. В Сдвиньте Инвертор/Зарядное устройство назад
над крепежными деталями для зацепления монтажных опор,
прессованных на передней стороне корпуса Инвертора/Зарядного
устройства. С Установите и затяните две ¼-дюймовые (6 мм)
крепежные детали, поставляемые пользователем, в монтажные
опоры, прессованные на задней стороне корпуса
Инвертора/Зарядного устройства. Задние опоры выступают за
пределы корпуса блока, чтобы обеспечить надлежащее
пространство для вентиляции позади охлаждающего
вентилятора(ов), они не должны удаляться.

▼

Примечание: Корпуса модели APS могут иметь разные элементы передней панели, но все они имеют
одинаковый монтаж.

▼

11.4 cm

17.1 cm

20 cm

14.16 cm

38.12 cm

▼
