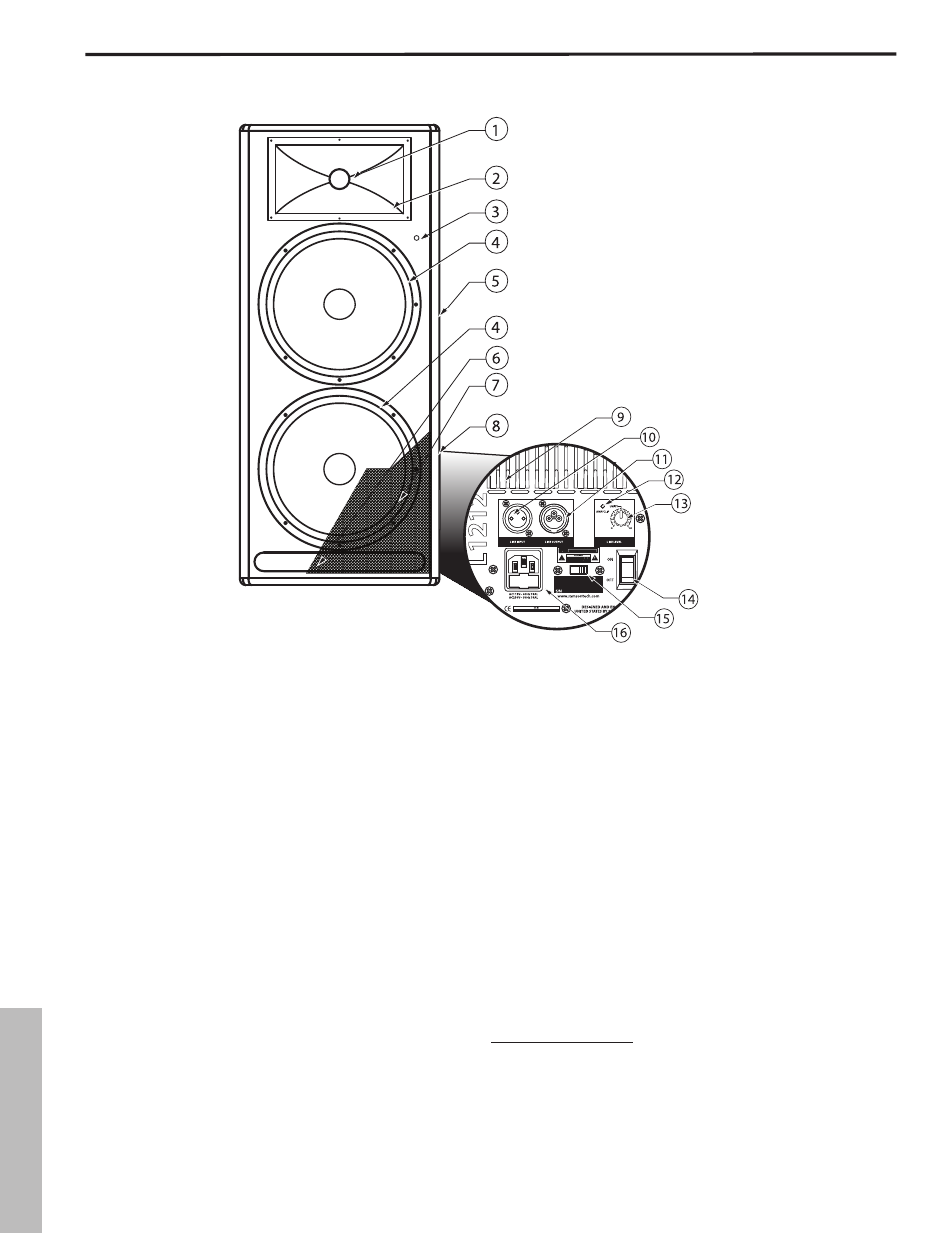

L1212 ed L1215 in Dettaglio
1. Driver a Compressione in Titanio – diaframma in
titanio da 1,75” (44mm), con bocca da 1”.
2. Tromba ad Ampia Dispersione – tromba a dispersione
ampia da 60 x 90 gradi, con bocca da 1”, per una
copertura estesa ed una risposta fuori asse lineare.
3. LED di Alimentazione – Diodo ad Emissione Luminosa
blu che si accende per indicare che l’unità è alimentata
e pronta per l’uso.
4. Altoparlanti per le Basse Frequenze – woofer da 12”
e da 15” con motori sovradimensionati e ampia bobina
voce, per una risposta in gamma bassa profonda e
controllata.
5. Maniglia – una delle due ampie maniglie da trasporto.
6. Apertura per i Bassi – apertura per le basse frequenze,
accordata con precisione, per estendere la risposta in
gamma bassa.
7. Griglia in Acciaio – robusta griglia in acciaio che facilita
l’accesso all’altoparlante in gamma bassa e lo protegge.
8. Cassa Acustica – cassa acustica interamente in compen-
sato rigido, per massimizzare la risonanza e la durata.
Pannello dell’Amplificatore ­ Vista Posteriore
9. Alette di Raffreddamento – raffreddamento a con-
venzione del finale di potenza interno, ottenuto
tramite massicce estrusioni in alluminio.
10. Ingresso di LINEA - Ingresso XLR per il collegamento
di segnali a livello di linea bilanciati.
11. USCITA di LINEA – connettore XLR Maschio che per-
mette il collegamento in cascata di altre Serie LIVE.
12. LED AMP / CLIP – LED bi-colore che si accende in
verde quando l’ampli è attivo, lampeggia in rosso se è
in distorsione e resta fisso in rosso se è in protezione.
13. LIVELLO di LINEA – regola il livello dell’ingresso di
linea.
14. ALIMENTAZIONE – è il tasto principale di accensione
della Serie LIVE.
15. Commutatore di TENSIONE – permette di cambiare
la tensione di funzionamento da 115 a 230 volt.
NOTA IMPORTANTE! se cambiate la tensione di funzio-
namento, scegliete ed installate con attenzione il fusibile
adatto (consultate il punto sotto sull’ingresso in CA).
16. Ingresso in CA / Alloggiamento del Fusibile – È qui
che va collegato il cavo standard IEC in dotazione.
Nella slitta sotto va alloggiato il fusibile corretto per la
tensione in uso, secondo i valori serigrafati.
