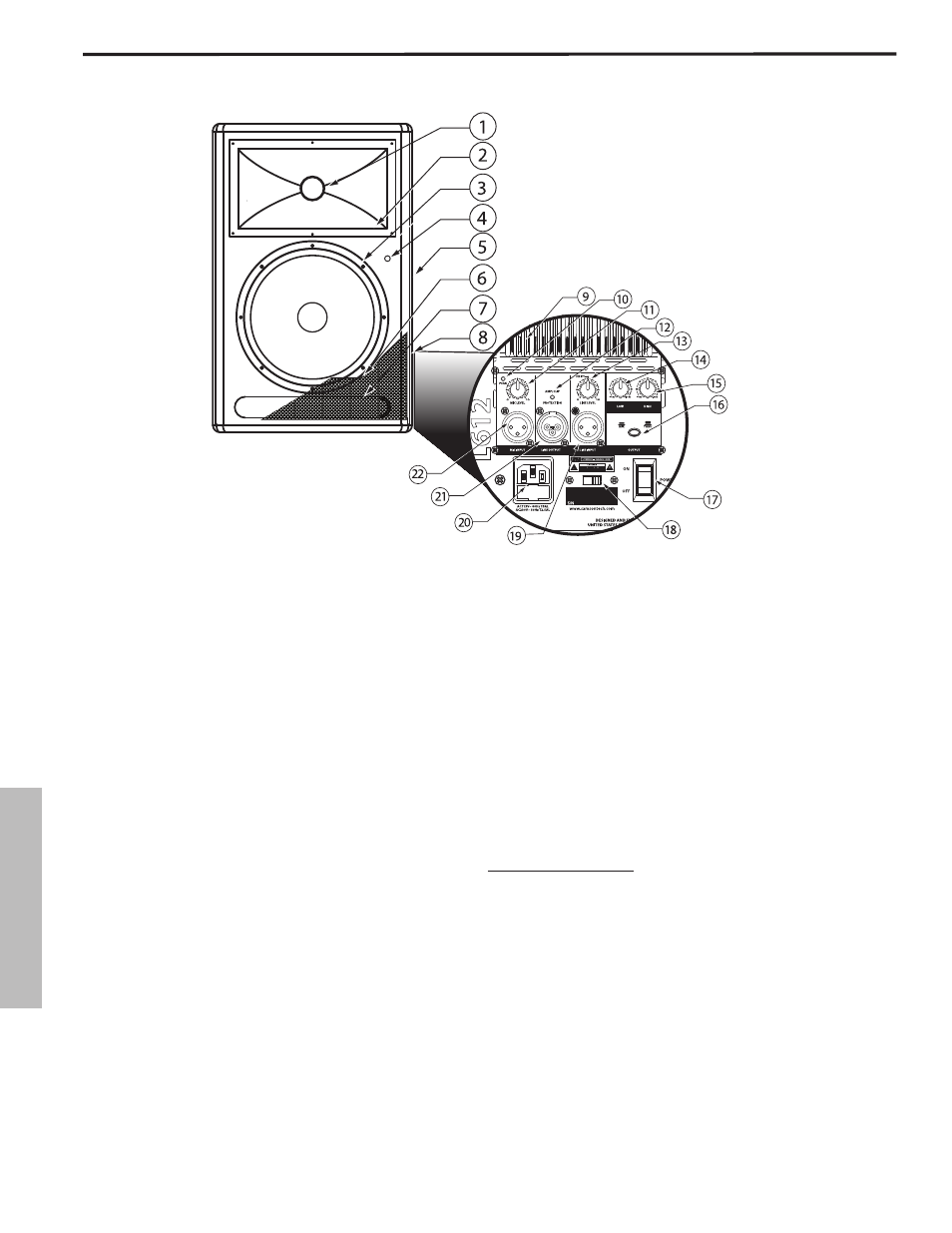

Distribución del L612 y L615
1. Cabezal de compresión de titanio – 1.75 pulgadas
(44 mm), diafragma de titanio con boca de 1 pulgada.
2. Trompeta de amplia dispersión – Trompeta de amplia
dispersión con una cobertura de 60 x 90 grados y boca de
1 pulgada con una respuesta lineal fuera del eje.
3. Cabezal de bajas frecuencias - Woofers de 12 y 15
pulgadas con motores de gran tamaño y bobinas de
voz de 3 pulgadas que ofrecen una respuesta profunda
y controlada.
4. Piloto Power – Piloto azul que se ilumina para indicarle
que la unidad está encendida y lista para funcionar.
5. Asa – Una de las dos grandes asas de agarre.
6. Parrilla de acero – Resistente parrilla de acero que
protege y evita acceder al cabezal de graves.
7. Tobera de graves– Tobera de graves perfectamente
afinada para ampliar la respuesta de los bajos.
8. Recinto acústico – Robusto recinto de contrachapado
para la máxima salida y resistencia.
Vista trasera de la etapa de potencia
9. Disipador de calor - Refrigeración por convección de
la etapa de potencia interna por medio de un enorme
disipador en aluminio extrudido.
10. Piloto PEAK - indica picos en la entrada de micro.
11. MIC LEVEL – Se usa para ajustar el volumen de la
entrada de micrófono.
12. Piloto AMP / CLIP - Piloto bicolor que se ilumina en
verde cuando la etapa está activa, parpadea en rojo
cuando está saturada o queda en rojo si la etapa está
en el modo de protección.
13. LINE LEVEL – Controla el nivel de la entrada de línea.
14. LOW FREQUENCY - Controla la banda de graves del
EQ de canal, +/- 12 dB a 100Hz.
15. HIGH FREQUENCY - Controla la banda de agudos del
EQ de canal, +/- 12 dB a 10kHz.
16. Interruptor OUTPUT - Se usa para elegir la señal
enviada a la salida de línea. Cuando esté sin pulsar, la
señal en esa salida será exactamente la misma que la
que haya en la entrada. Cuando lo pulse, la salida de
línea llevará la mezcla entre las entradas de línea y de
micro, así como el EQ de graves y agudos.
17. POWER – Interruptor de encendido general.
18. Interruptor VOLTAGE - Uselo para cambiar el voltaje
operativo entre 115 y 230 voltios.
¡NOTA IMPORTANTE! Asegúrese de instalar el fusible
adecuado si cambia el voltaje operativo. (Vea la indicación
que está debajo de la entrada de corriente).
19. Conector LINE INPUT - Entrada XLR para la conexión
de señales de nivel de línea balanceadas.
20. Entrada de corriente / fusible– Conecte aquí el cable
de alimentación standard IEC incluido.
21. Conector LINE OUTPUT - XLR macho para la conexión
en cadena de varios LIVE series.
22. Conector MIC INPUT - Entrada XLR para la conexión
de micrófonos de baja impedancia al previo de bajo
nivel de ruidos y con alimentación fantasma.
