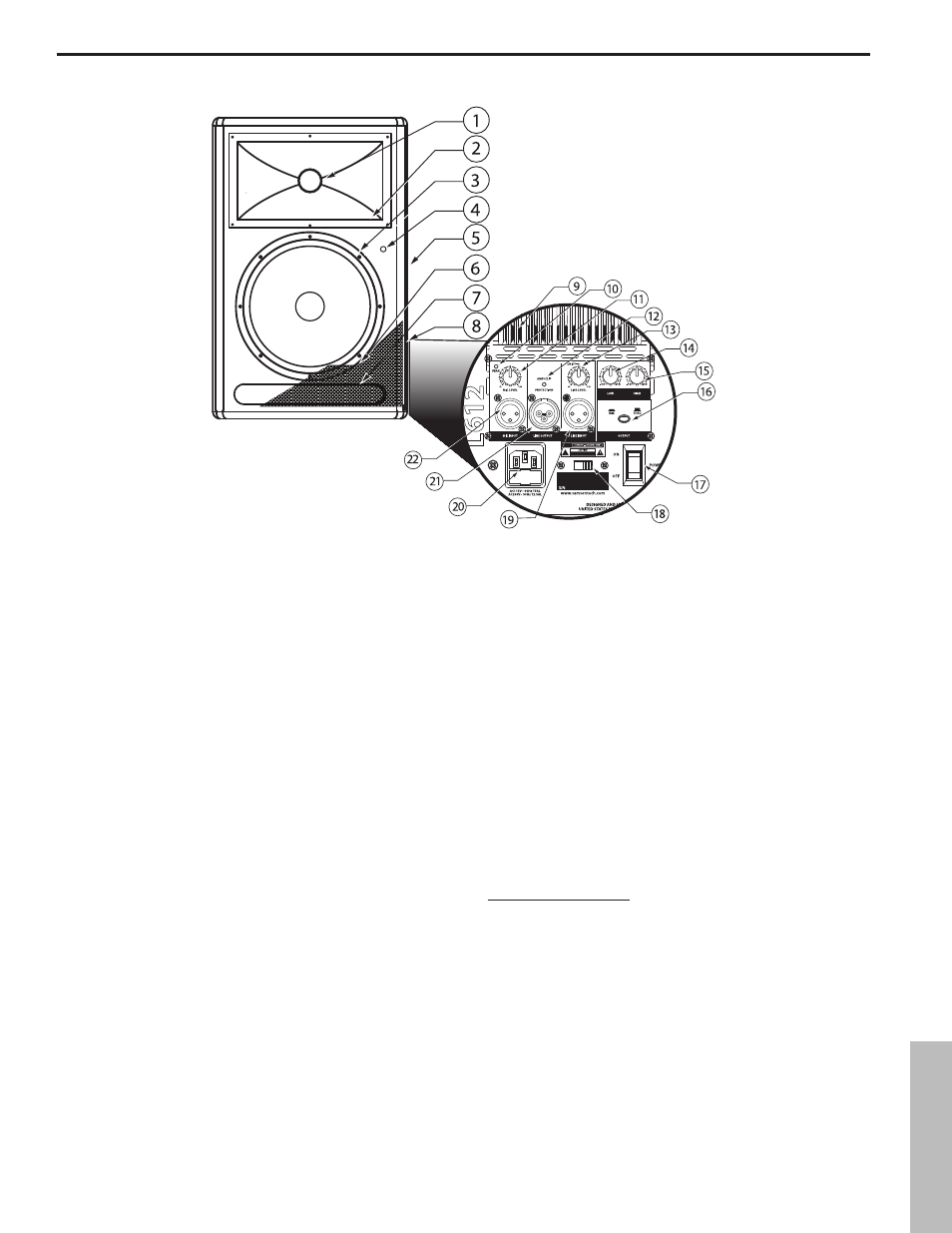

L612 ed L615 in Dettaglio

1. Driver a Compressione in Titanio – diaframma in

titanio da 1,75” (44mm), con bocca da 1”.

2. Tromba ad Ampia Dispersione – tromba a dispersione

ampia da 60 x 90 gradi, con bocca da 1”, per una

copertura estesa ed una risposta fuori asse lineare.

3. Altoparlante per le Basse Frequenze woofer da 12”

e da 15” con motori sovradimensionati e bobina voce

da 3”, per una risposta in gamma bassa profonda e

controllata.

4. LED di Alimentazione – Diodo ad Emissione Luminosa

blu che si accende per indicare che l’unità è alimentata

e pronta per l’uso.

5. Maniglia – una delle due ampie maniglie da trasporto.
6. Griglia in Acciaio – robusta griglia in acciaio che facilita

l’accesso all’altoparlante in gamma bassa e lo protegge.

7. Apertura per i Bassi – apertura per le basse frequenze,

accordata con precisione, per estendere la risposta in

gamma bassa.

8. Cassa Acustica – cassa acustica interamente in compen-

sato rigido, per massimizzare la risonanza e la durata.

Pannello dell’Amplificatore ­ Vista Posteriore
9. Alette di Raffreddamento – raffreddamento a conven-

zione del finale di potenza interno, ottenuto tramite

massicce estrusioni in alluminio.

10. LED di PICCO – LED che indica picchi dall’ingresso mic.
11. LIVELLO del MIC – regola il volume dell’ingresso mic.
12. LED AMP / CLIP – LED bi-colore che si accende in

verde quando l’ampli è attivo, lampeggia in rosso se è

in distorsione e resta fisso in rosso se è in protezione.

13. LIVELLO di LINEA – regola il livello dell’ingresso di

linea.

14. FREQUENZE BASSE – controlla la banda dei bassi del-

l’Equalizzatore di Canale, +/- 12 dB a 100Hz.

15. FREQUENZE ACUTE – controlla la banda degli acuti

dell’Equalizzatore di Canale, +/- 12 dB a 10kHz.

16. Commutatore di USCITA – sceglie il segnale inviato

all’Uscita di Linea. Se è disinserito (in su), il segnale

all’Uscita di Linea è esattamente lo stesso presentato

all’Ingresso. Se è attivato (in giù), all’Uscita di Linea

viene presentato il MIX tra gli Ingressi Mic e di Linea,

trattato dall’Equalizzazione sui Bassi e sugli Acuti.

17. ALIMENTAZIONE – è il tasto principale di accensione

della Serie LIVE.

18. Commutatore di TENSIONE – permette di cambiare

la tensione di funzionamento da 115 a 230 volt.

NOTA IMPORTANTE! se cambiate la tensione di funzio-

namento, scegliete ed installate con attenzione il fusibile

adatto (consultate il punto sotto sull’ingresso in CA).
19. Ingresso di LINEA - Ingresso XLR per il collegamento

di segnali a livello di linea bilanciati.

20. Ingresso in CA / Alloggiamento del Fusibile – È qui

che va collegato il cavo standard IEC in dotazione.

Nella slitta sotto va alloggiato il fusibile corretto per la

tensione in uso, secondo i valori serigrafati.

21. USCITA di LINEA – connettore XLR Maschio che per-

mette il collegamento in cascata di altre Serie LIVE.

22. INGRESSO MIC – ingresso XLR per il collegamento al

preamplificatore a Rumore Contenuto e alla Alimenta-

zione Fantasma di Microfoni a Bassa Impedenza.
