2-8 Serial ATA and HDD Connections

Note the following conditions when connecting the Serial ATA and hard disk drive
cables:

• Be sure to use the correct cable for each connector. Refer to Page 1-1 for cables

that came with your shipment.

A

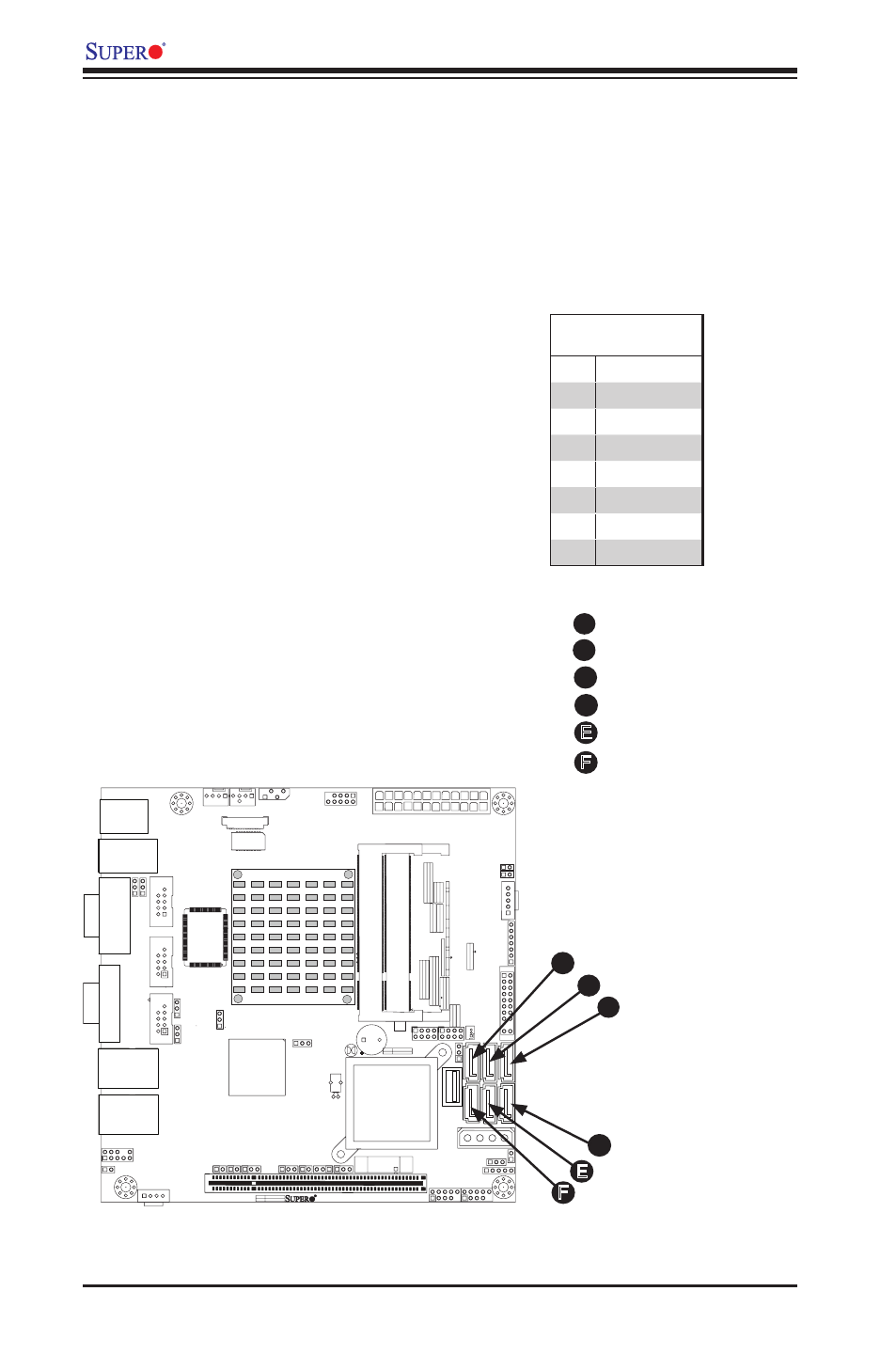

SATA Connectors
Six (6) Serial ATA (SATA) connectors
(I-SATA 0~5) are located on the mother-
board, to provide serial link connections.
Serial Link connections provide faster
data transmission than those of the tra-
ditional Parallel ATA. These four SATA
connectors are supported by the Intel
ICH9/9R South Bridge. See the table on
the right for pin definitions.

Note: There are Four (4) SATA ports on
the X7SPA-L.

SATA Connectors

Pin Definitions

Pin#

Signal

1

Ground

2

SATA_TXP

3

SATA_TXN

4

Ground

5

SATA_RXN

6

SATA_RXP

7

Ground

B

C

D

E

F

I-SATA0
I-SATA1
I-SATA2*
I-SATA3
I-SATA4
I-SATA5*

A

B

C

D

E
F

*I-SATA2 and I-SATA5 are not
available on the X7SPA-L.
