70

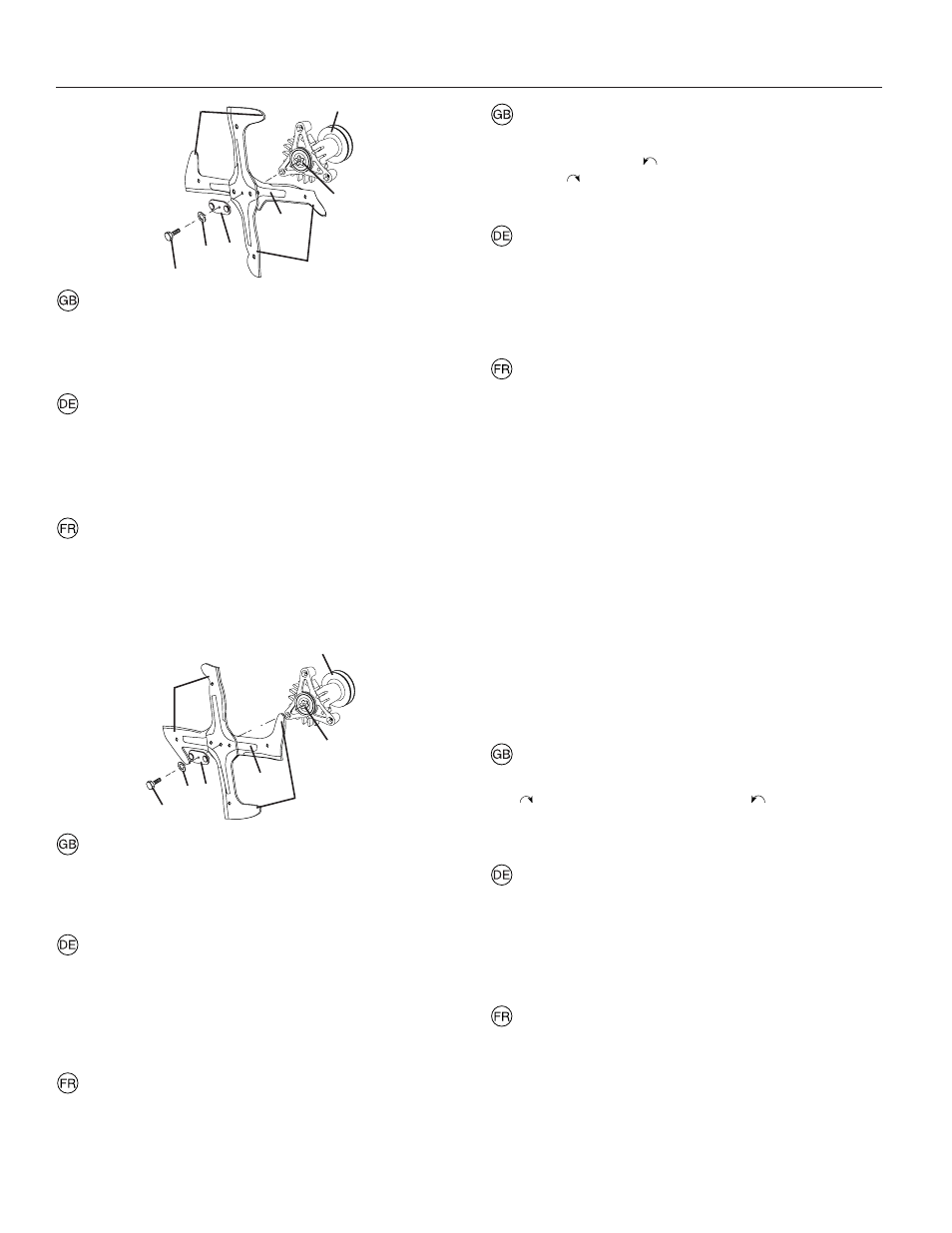

5 Star pattern blade
The center of this blade has a fi ve (5) star pattern. The bolt
that attaches this blade has normal Right Hand threads that
loosens by turning (
) counter-clock wise and tightens by
turn ing ( ) clockwise.
Messerbalkenbohrung mit fünfeckige Ausspa-
rung
Die Bohrung des Messerbalkens hat eine fünfeckige Ausspa-
rung. Die Sechskantschraube,die den Messerbalken fi xiert, hat
ein Rechtsgewinde, welches sich entgegen dem Uhrzeigersinn
lösen bzw. Im Uhrzeigersinn festschrauben läßt.
Lame avec orifi ce de fi xation central (étoil à
cinq branches):
Cette lame est fi xée au moyeu par un boulon avec fi letage
à droite. On desserre le boulon en le faisant tourner dans le
jeu inverse des aigu illes d'une montre et on le resserre en le
faisant tourner dans le sens des aigu illes d'une montre.
6 Star pattern blade
The center of this blade has a 6 star pattern. The bolt attach-
ing this blade has Left Hand threads that loosens by turning
( ) clockwise and tighten by turning (
) counterclockwise.
Messerbalkenbohrung mit sechseckiger Aus-
sparung
Die Bohrung des Messerbalkens hat eine sechseckige Ausspa-
rung. Die Sechskantschraube, die den Messerbalken fi xiert,
hat ein Linksgewinde, welches sich im Uhrzeigersinn lösen
bzw. Entgegen dem Uhrzeigersinn festschrauben läßt.
Lame avec orifi ce de fi xation central (étoile à
six branches):
Cette lame est fi xée au moyeu par un boulon avec fi letage à
gauche. On déserre le boulon en le faisant tourner dans le
sens des aiguilles d'une montre et on le resserre en le faisant
tourner dans le sens inverse.
1. Hex bolt right hand
thread ed.
2. Lock Washer
3. Flat Washer
4. Blade
1. Hex bolt left hand
thread ed.
2. Lock Washer
3. Flat Washer
4. Blade
5. 5 Star Center Hole
6. 5 Star Pattern
7. Trailing Edge
8. Mandrel Assembly
1. Sechskantschraube mit
Rechtsgewinde
2. Federscheibe
3. Flache
Unterlegs-
cheibe
4. Schneidmesser
1. Boulon de type hex-
ag o nal avec fi letage à
droite
2. Circlips
3. Rondelle plate
4. Lame
5. 6 Star Center Hole
6. 6 Star Pattern
7. Trailing Edge
8. Mandrel Assembly
1. Sechskantschraube mit
Linksgewinde
2. Federscheibe
3. Flache
Unterlegs-
cheibe
4. Schneidmesser
5. Sechseckige
Zentrierbohrung
6. Sechseckige
Messeraufnahme
7. Hintere (Hilfsschneid-)
Karte
8. Messeraufnahme
komplett
1. Boulon de type hex-
ag o nal avec fi letage à
gauche
2. Circlips
3. Rondelle plate
4. Lame
5. Orifice de fix a tion
cen tral (étoile) à six
branch es
6. Moyeu
7. Volute
8. Support de lame.
5. Orifice de fixation
cen tral (étoile) à cinq
branch es.
6. Moyeu
7. Volute
8. Support de lame
5. Fünfeckige
Zentrierbohrung
6. Fünfeckige
Messeraufnahme
7. Hintere (Hilfsschneid-)
Kante
8. Messeraufnahme
komplett
LH
1
2 3
8
6
5
7
4
RH
1
2 3
4
8
6
5
7
