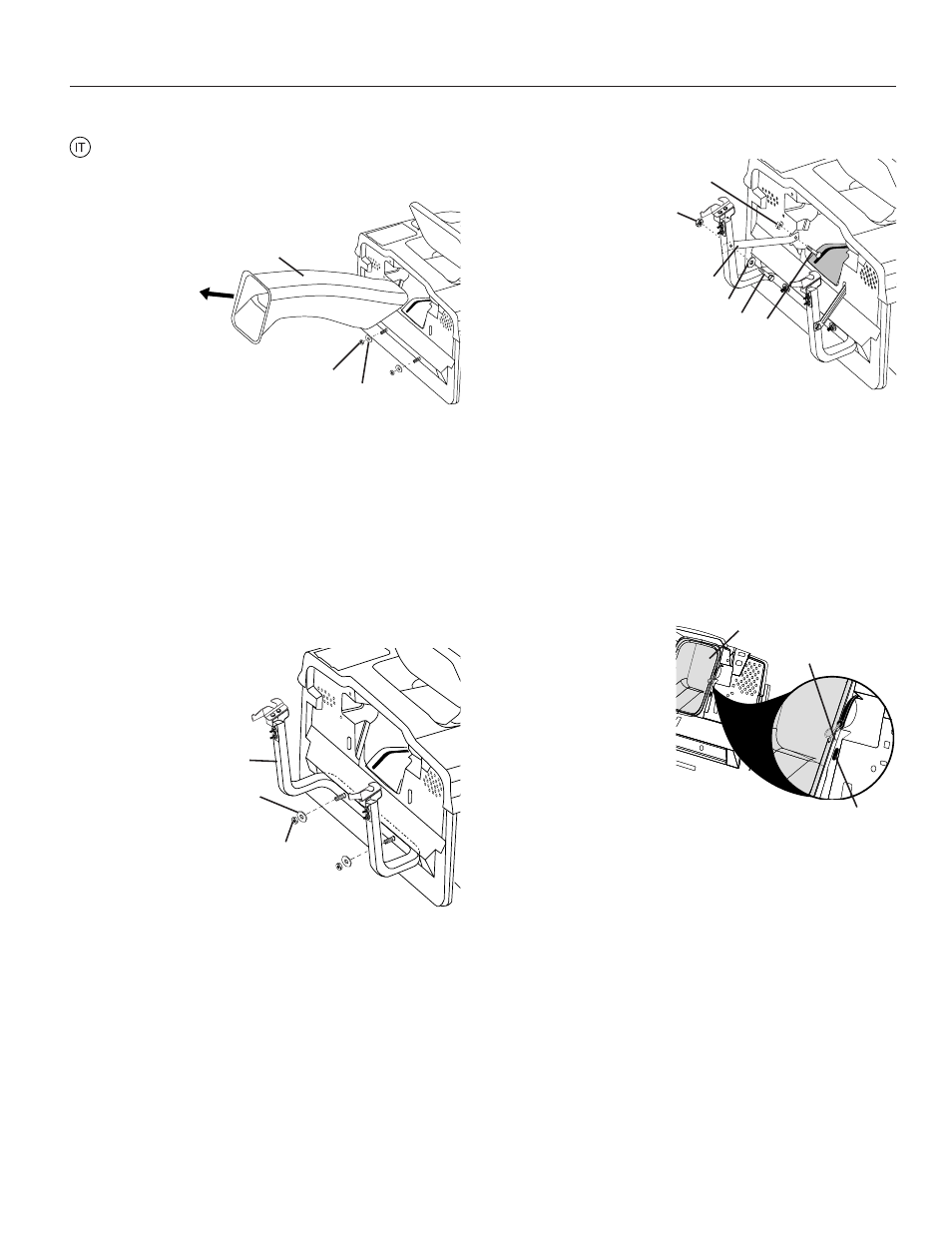

Per montare i componenti del cesto di raccolta

1

2

1. Convogliatore di scarico

2. Dadi 3/8

3. Rondella Piatta

1. Dadi

2. Rondella Piatta

3. Telaio di supporto

1. Staffa di supporto

2. Bullone di supporto (3/8)

3. Dadi 3/8

4. Bullone a testa esagonale (3/8 x 63,5mm)

5. Rondella piatta

1. Gancio

2. Convogliatore di scarico

3. Fessura sulla piastra posteriore

1

2

3

• Rimuovere il convogliatore dalla parte posteriore del

trattore. Allentare le due graffe, sganciare ed estrarre il
convogliatore.

• Rimuovere i due (2) dadi da 3/8 e le rondelle piatte dai

bulloni sulla piastra posteriore del trattore.

• Usando i dadi e le rondelle piatte rimosse dalla piastra

posteriore, installare il tubo di sostegno del sacco sulla
piastra posteriore, come indicato nella fi gura. Avvitare
bene i dadi.

• Installare le due staffe di supporto attraverso la piastra

posteriore e al chassis usando i bulloni a testa tonda da
10 x 19mm (3/8" x 3/4") e i dadi di bloccaggio forniti. As-
sicurarsi che siano ben avvitati.

• Assemblare nel modo indicato nella fi gura entrambe le

staffe di supporto sull’esterno del tubo di sostegno del
sacco, usando bulloni esagonali 3/8 x 63,5 mm, rondelle
piatte di diametro interno 13/32” e controdadi da 3/8. Av-
vitare bene.

• Rimontare il convogliatore di scarico nell' apertura pos-

teriore del trattore. Fissare bene il convogliatore con le
due graffe.

NOTA: il gancio della fascia passa solamente attraverso il
convogliatore di scarico. Evitare che il gancio entri nella fes-
sura sulla piastra posteriore del trattore. Il convogliatore di
scarico sarà in grado di muoversi con il piano di taglio del
trattore, quando questo opera su terreni non piani.
