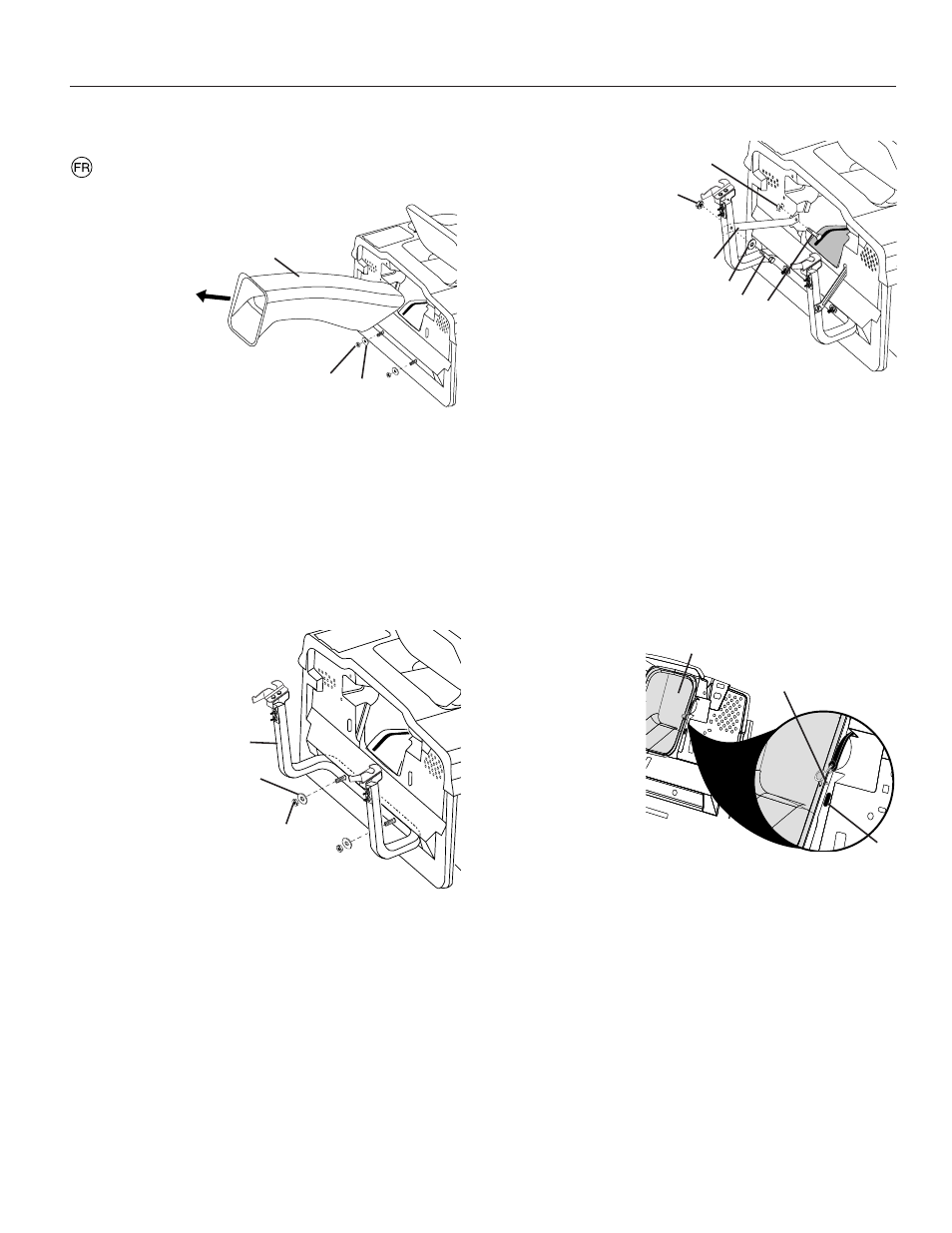

Assemblage des composants du collecteur
1. Goulotte d'éjection
2. Ecrou 3/8
3. Rondelle plate
1. Ecrou frein diam. 3.8
2. Rondelle plate
3. Châssis porteur.
1. Bras support supérieur
2. Boulon poêlier 3/8
3. Ecrou frein 3/8
4. Vis H 3/8 x 63,5
5. Rondelle plate diam. 10,3 mm (13/32")
1. Crochet
2. Goulotte d'éjection
3. Trous dans le panneau arrière du
tracteur
• Retirer la goulotte d'éjection (1). Pour cela, libérer les
deux attaches élastiques à l'arrière du tracteur et tirer la
goulotte d'éjection hors du tracteur.
• Dévisser et retirer les deux écrous ainsi que les deux
rondelles plates des vis situées sur le panneau arrière
du tracteur (Voir fi gure).
• A l'aide des écrous et des rondelles plates qui ont été
retirés précédemment du panneau arrière du tracteur,
as sem bler le châssis porteur du collecteur sur le panneau
arrière comme indiqué sur la fi gure.
• Positionner les deux bras supports supérieurs à travers
le panneau arrière du tracteur et les fi xer au châssis à
l'aide des boulons poêliers de 3/8 x 3/4" et des écrous
fournis. Serrer à fond.
• Assembler chacun des deux bras supports à la face
extérieure des tubes verticaux du châssis porteur du
collecteur à l'aide des deux vis à tête hexagonale 3/8 x
63,5 mm, des deux rondelles plates 13/32" et des deux
écrous frein 3/8 contenus dans la pochette de pièces
détachées. Serrer à fond.
• Replacer la goulotte d'éjection dans son logement au
travers de la trappe d'éjection du panneau arrière. Im-
mobiliser la goulotte avec les deux attaches élastiques
(Voir fi g ure).
REMARQUE: Les crochets des attaches élastiques doivent
être accrochés uniquement aux trous prévus à cet effet dans
la goulotte d'éjection (2) (Voir fi gure). Ne pas laisser les cro-
chets pénétrer dans les trous du panneau arrière du tracteur
(3) (Voir fi gure). ce qui empêcherait la goulotte d'éjection de
fl otter avec le carter de coupe lorsque le tracteur se déplace
sur un terrain irrégulier.
