33

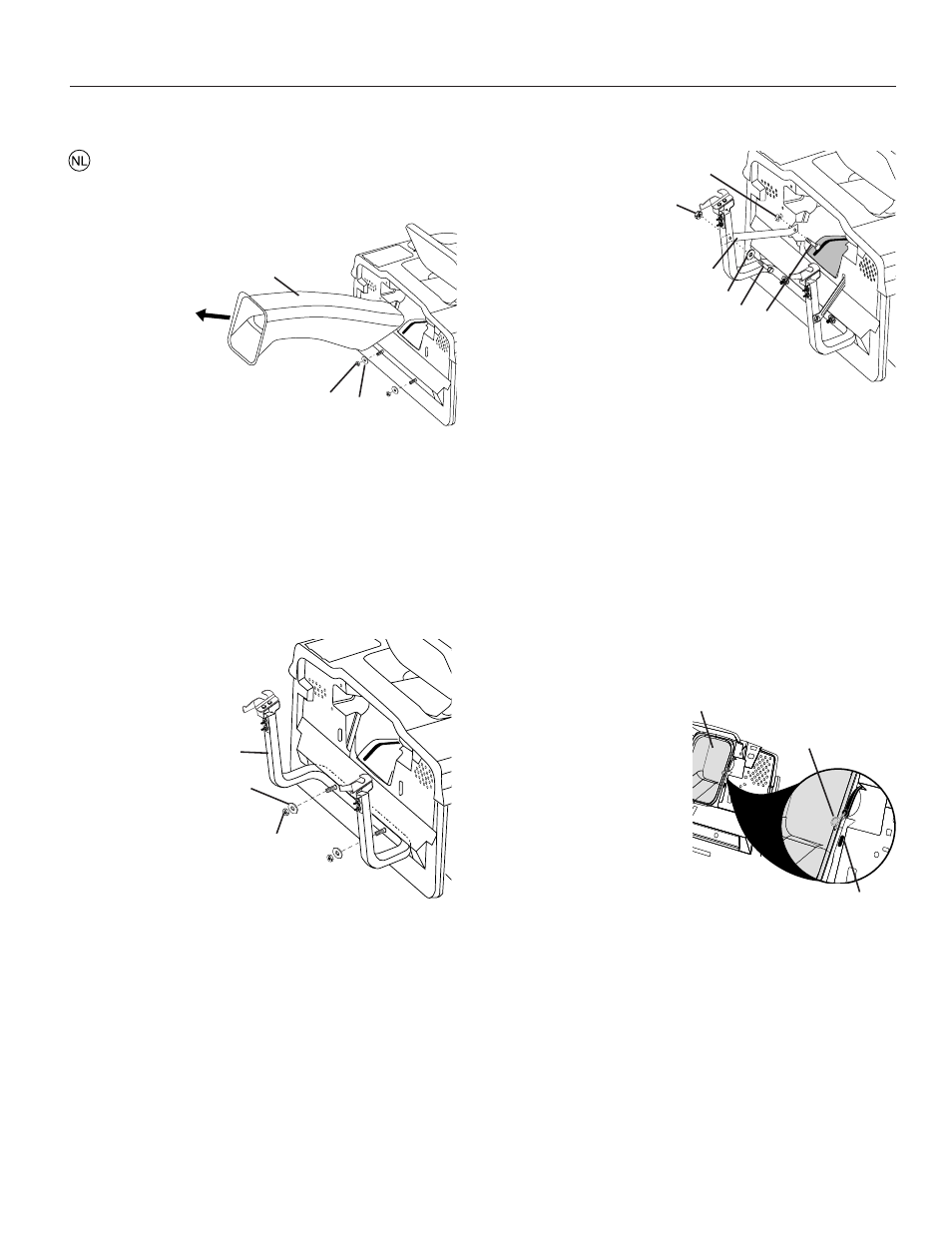

Hetmonteren van componenten van de
grascontainer op de trekker

1

2

1. Afvoertrechter

2. 3/8 borgmoer

3. Vlakke sluitring

1. Borgmoer 3/8

2. Vlakke sluitring

3. Steun

1. Stennijzer

2. 3/8 Slotbout

3. 3/8 borgmoer

4. 3/8 Zeskantbout

5. Vlakke sluitring 10,3 mm (13.32")

1. Haak

2. Afvoertrechter

3. Gleuf in de achterplaat

1

2

3

• Verwijder de afvoertrechter van de achterzijde van de

trek ker. Haak de twee (2) riemen los en trek de trechter
van de trekker af.

• Verwijder de twee (2) 3/8-moeren en de platte borgschijfjes

van de bouten aan de achterplaat van de trekker.

• Gebruik de van de achterplaat verwijderde moeren en

platte borgschijfjes om de ondersteuningsbuis van de
grascontainer zoals getoond op de achterplaat te mon-
teren.

• Bevestig de twee bovenste steunbeugels door de achter-

plaat en aan het frame. Gebruik hiervoor de bijgeleverde
slotschroeven en borgmoeren van 10 x 19 mm (3/8" x
3/4"), en draai deze goed vast.

• Bevestig de beide bovenste ondersteuningsbeugels zoals

getoond aan de buitenkant van de ondersteuningsbuis
van de grascontainer met behulp van de zeskantbouten
van 3/8 x 63,5 mm, de platte borgschijfjes met een bin-
nendiameter van 13/32 inch, en de 3/8 borgmoeren. Stevig
aandraaien.

• Plaats de trechter terug in de achteropening van de

trekker. Borg de trechter met de twee riemen.

N.B.: De haak van de riem moet alleen door de afvoertre-
chterheen. Laat de haak niet in de gleuf in de achterplaat
van de trekker komen omdat de afvoertrechter dan niet met
het maaidek meebeweegt wanneer er op oneffen terrein
gemaaid wordt.

3

1

3

2

3

5

3

1

4 2

2
