32

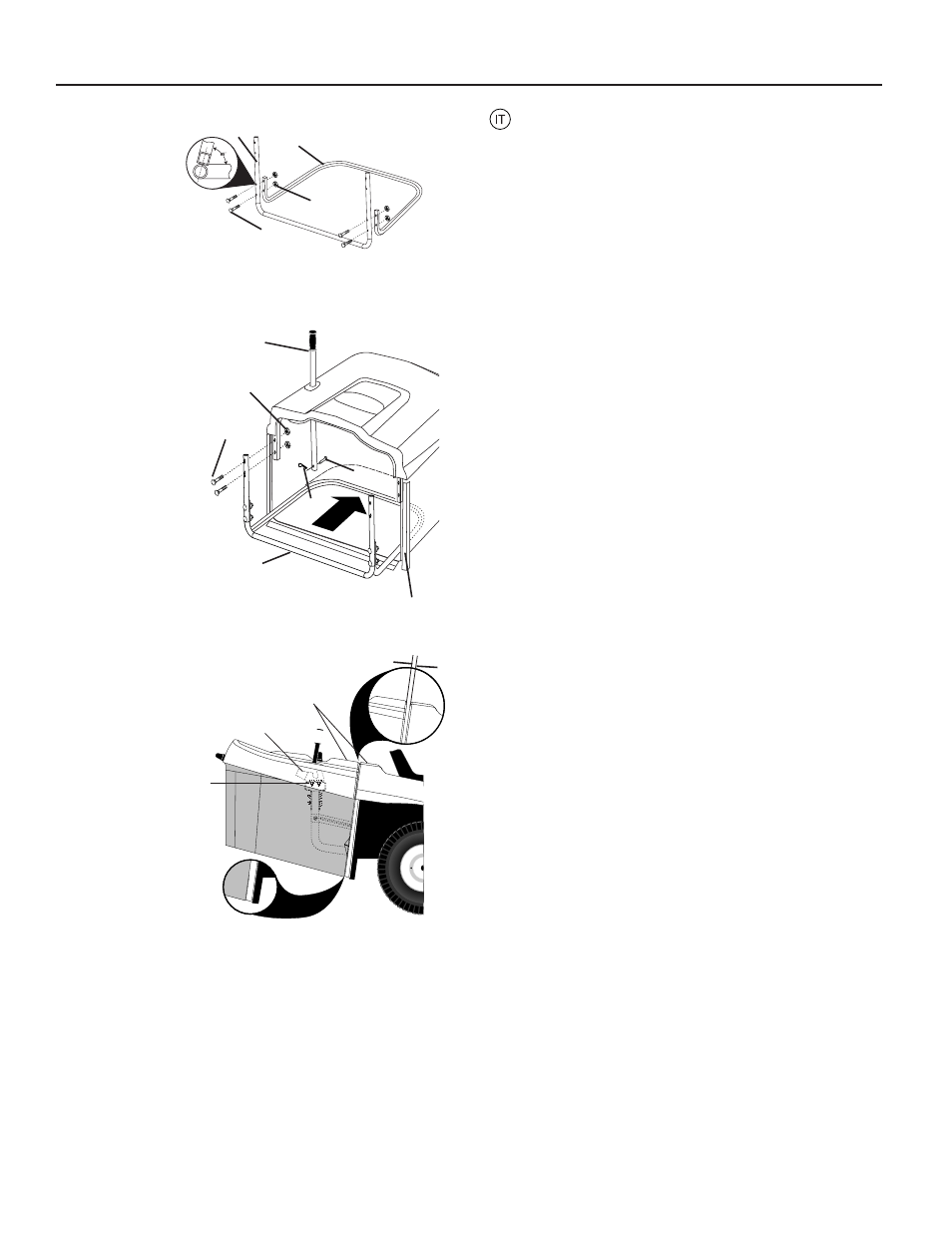

Per montare il cesto di raccolta:

NOTA: per facilitare l’assemblaggio, nell’installare il sacco
può essere utile farsi aiutare da un’altra persona.

• I fori del tubo bagger frontale sono posti ad angolo. Po-

sizionare il tubo bagger frontale contro il tubo bagger
inferiore e, prima di inserire le viti, controllare che i fori
siano allineati.

• Assemblare i tubi anteriore e inferiore del sacco usando

quattro (4) bulloni a testa tonda e quadro sottotesta da
¼ x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.

• Inserire il gruppo tubi anteriore e inferiore del sacco nel

gruppo del sacco.

• Assemblare i tubi anteriore e superiore del sacco usando

quattro (4) bulloni a testa tonda e quadro sottotesta da
¼ x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.

• Montare tutti i rivestimenti in plastica.

• Introdurre l'asta di scarico nel foro collocato sulla parte

superiore del cesto. Montare la coppiglia e fi ssare con il
perno di fi ssaggio.

NOTA: L'asta discarico puo' anche essere utilizzata per

liberare il convogliatore, qualora questo dovesse ostruirsi
con erba bagnata.

Regolazione del cesto:

Per il buon funzionamento del cesto, puo' essere necessa-
rio regolarne il blocco Si dovrebbe avere un gioco di 6mm
(1/4") - 9 mm (3/8") tra la parte superiore e il parafango. La
superfi cie superiore del cesto dovra' essere allineata con
la parte superiore del parafango. Per regolare la posizione
del cesto:

Regolazione orizzontale

• Allentare leggermente i dadi che serrano le staffe destra

e sinistra di regolazione orizzontale del sacco. Allentare
quanto basta affi nché le staffe possano essere spostate
per mantenendo la loro posizione.

• Spostare le staffe in avanti e all’indietro quanto è neces-

sario per lo spostamento desiderato del gruppo del sacco.
Stringere di nuovo i dadi in maniera salda.

Regolazione verticale

• Allentare leggermente i dadi che serrano le staffe di

regolazione verticale. Allentare quanto basta affi nché le
staffe possano essere spostate per mantenendo la loro
posizione.

• Spostare le staffe verso l’alto o verso il basso quanto è

necessario per lo spostamento desiderato del gruppo del
sacco. Stringere di nuovo i dadi in maniera salda.

• Montate di nuovo il blocco del contenitore e verifi cate

l'allineamento del cesto con il parafango posteriore. Se
necessario, ripetere la procedura fi no alla posizione de-
siderata.

Adattare la macchina in base alla funzione desid-
erata: raccolta, mulching o scarico a terra. Vedere
il "Capitolo 5" del presente manuale.

1. Telaio anteriore

2. Bulloni 1/4 x 50,8

3. Dadi 1/4

4. Rivestimento in

plastica

5. Asta di scarico

6. Perno di fi ssaggio

7. Coppiglia

1. Controllare che

la superfi cie sia

allineata

2. Staffa di regolazione oriz-

zontale

3. Staffa di regolazione

verticale

5

6

2

7

1

4

3

6MM (1/4") - 9MM (3/8")

1

2

2

4

1

3

3

1. Piastrina d'arresto dell'asta di scarico

2. Telaio inferiore del cesto

3. Bulloni di supporto 1/4 x 50,8 mm

4. Dadi 1/4

2
