26

1. Vorderer Rahmen

der Grasfangbox

2. Bolzen

3. Kontermutter 1/4

4. Vinylverkleidung

5. Rohr des Handgriffs

zum Entleeren der
Grasfangbox

6. Fixierfeder

7. Splintstift

1. Vorderer Rahmen

der Grasfangbox

2. Unterer Rahmen der

Grasfangbox

3. Tragbolzen

1/4 x 50,8mm

4. Kontermutter 1/4

1. Ausgleichende

Oberfl äche

2. Höhenjustierung

3. Seitenjustierung

5

6

2

7

1

4

3

1

6MM (1/4") - 9MM (3/8")

2

2

4

1

3

3

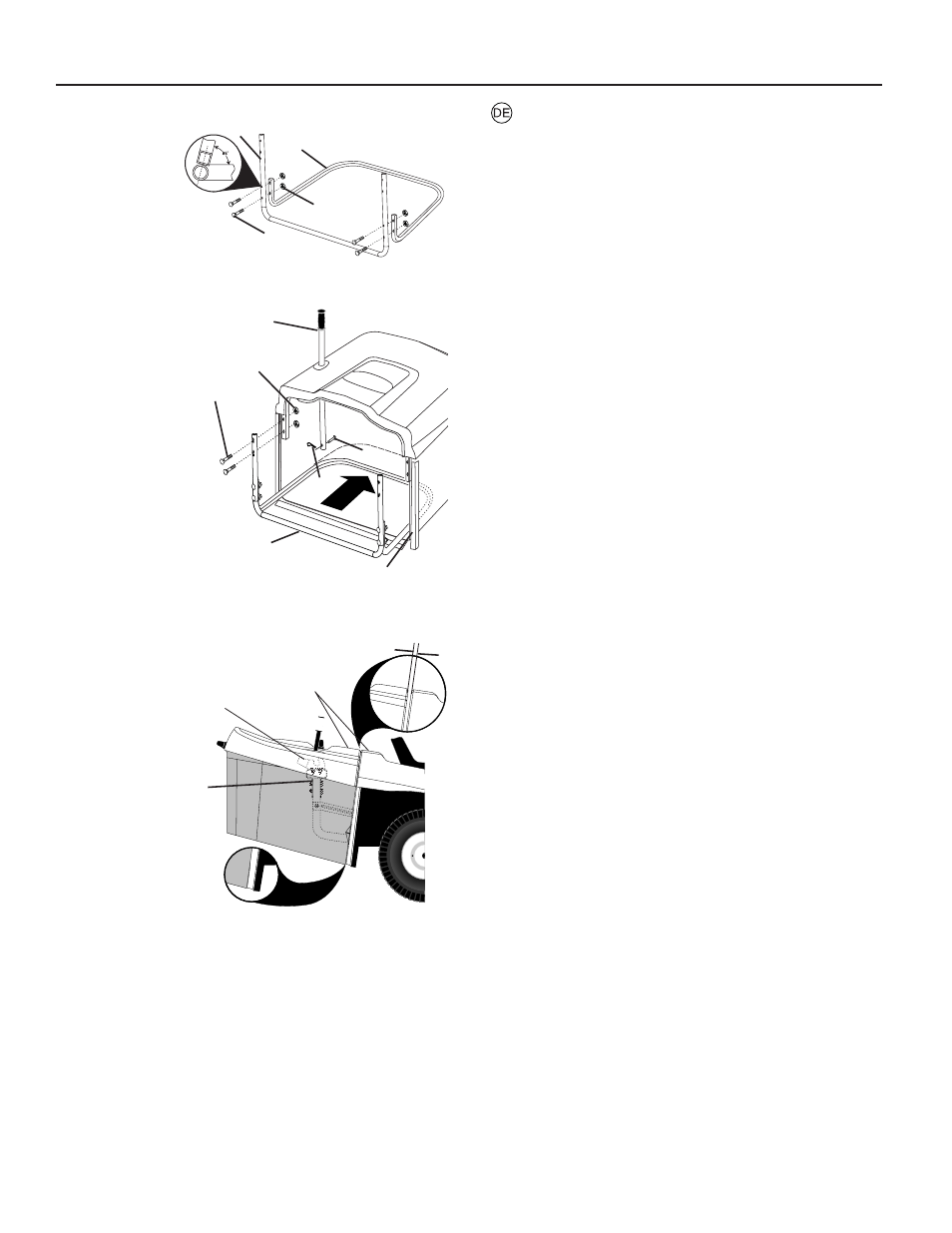

Montage der Grasfangbox

HINWEIS: Zum leichteren Zusammenbau der Grasfangbox
ist es u.U. sinnvoll, die Hilfe einer zweiten Person heranzuz-
iehen.
• Die sich vorne in der Absackröhre befi ndlichen Löcher

sind schräg angesetzt. Die vordere Absackröhre an der
unteren Absackröhre anlegen und ausrichten und vor der
Montage der Bolzen die genaue Ausrichtung der Löcher
überprüfen.

• Bauen Sie die vorderen und unteren Streben der Halter-

ung der Grasfangbox mit den vier (4) im Lieferumfang
enthaltenen 1/4 x 50,8mm Tragbolzen und Kontermuttern
zusammen. Fest anziehen.

• Führen Sie die vorderen und unteren Streben der Hal-

terungsbaugruppe der Grasfangbox in die Grasfangbox
ein.

• Bauen Sie die vorderen und unteren Streben der Halter-

ung der Grasfangbox mit den vier (4) im Lieferumfang
enthaltenen 1/4 x 50,8mm Tragbolzen und Kontermuttern
zusammen. Fest anziehen.

• Befestigen Sie die Viynylverkleidung an de Außenkanten

der Box.

• Stecken Sie den Handgriff zum Entleeren der Grasfangbox

durch das Loch im Deckel der Grasfangbox, montieren
Sie die Fixierfeder und sichern Sie diese mit dem Splint-
stift.

HINWEIS: Der Splintstift kann entfernt werden, um den
Handgriff zur Reinigung des Auswurfkanals zu verwenden,
sollte dieser verstopft sein

Justieren der Grasfangbox

Um die einwandfreie Funktion der Grasfangbox zu
gewährleisten, ist es notwendig, daß die Box richtig justi-
ert wird. Zwischen dem oberen Teil der Box und dem
Schutzblech des Trakors soliten 6 mm (1/4") -9mm (3/8")
Abstand eingehalten werden. Desweiteren sollte die
Oberseite der Box und das Schutzblech des Traktors in
einer Flucht liegn.

Seitenjustierung

• Lockern Sie die Muttern, mit denen die beiden Bügel zur

Seitenjustierung des Grasfangsacks (RH und LH) befestigt
sind, so weit, daß sie zwar verschoben werden können,
aber nicht von selbst aus ihrer Po si tion geraten.

• Justieren Sie nun den Sack entsprechend nach vorne

oder hinten, und ziehen Sie anschließend die Muttern
wieder fest.

Höhenjustierung

• Lockern Sie die Muttern, mit denen die Bügel zur Höhen-

justierung des Grasfangsacks befestigt sind, so weit, daß
sie zwar verschoben werden können, aber nicht von selbst
aus ihrer Position geraten.

• Justieren Sie nun den Sack entsprechend nach oben oder

unten, und ziehen Sie anschließend die Muttern wieder
fest.

• Montieren Sie nun die Box und überprüfen Sie, ob sich

Box und Schutzblech in einer Linie befi nden. Wiederholen
Sie die Prozedur solange, bis die Box richtig eingestellt
ist.

Einstellen von Heckauswurf (Defl ektor), Mulchfunk-
tion oder Sammelfunktion. Siehe Abschnitt 5 der
vorliegenden Betriebsanweisung.
