65
Televisor de plasma de 42" - 720P Insignia NS-PDP42
www.insignia-products.com
• Pernos de ojo (2)
• Pernos (2)
• Soporte para pared (2)
• Esta guía del usuario

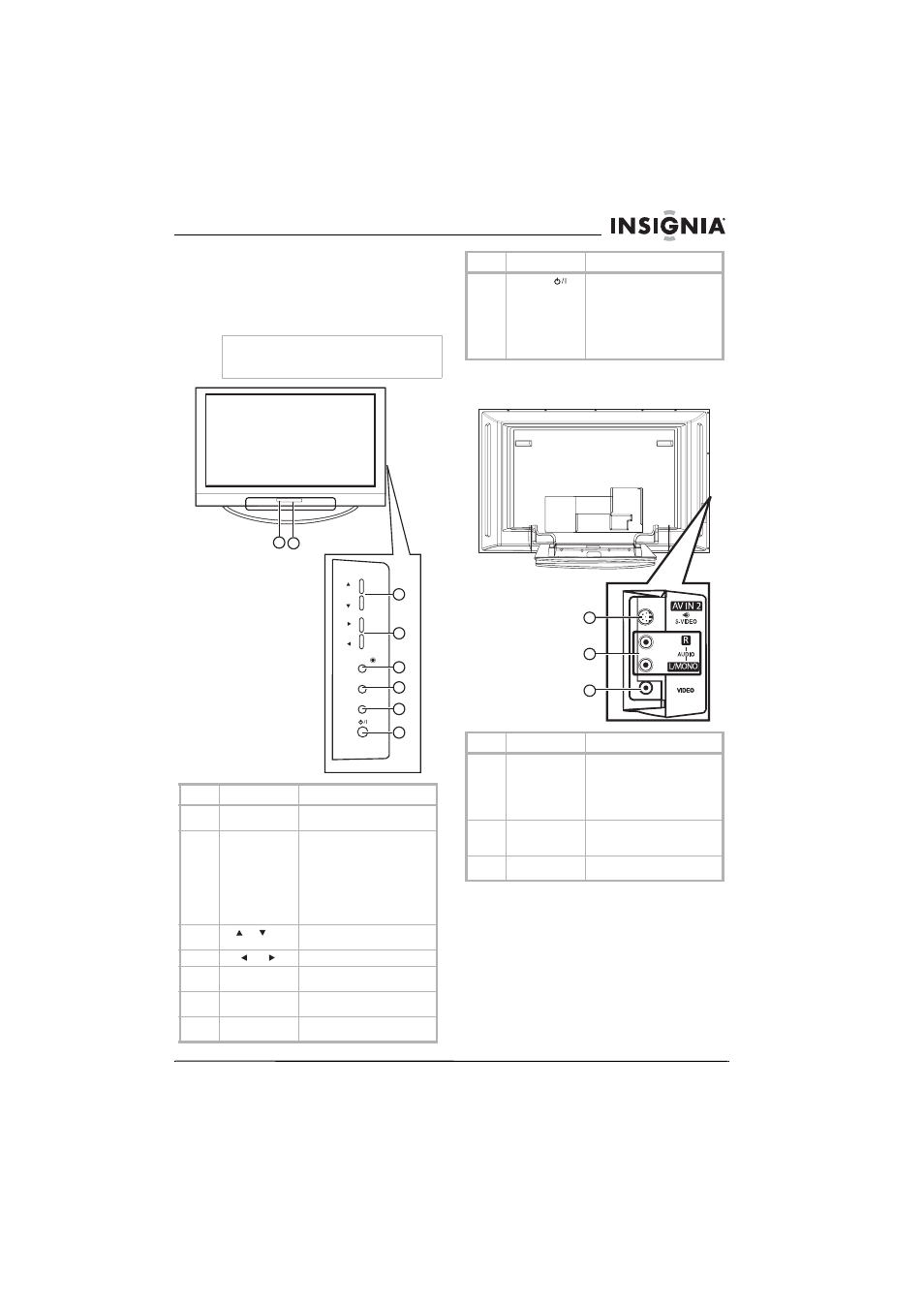

Vista frontal
Vista posterior
Tomas laterales
Nota
Si la base de su televisor de plasma tiene una
capa protectora, remuévala y limpie la base con el
paño de pulir.
# Componente Descripción
1 Sensor del control
remoto Recibe las señales del control
remoto. No se debe bloquear.
2 LED de encendido Cuando su televisor de plasma
está apagado, este indicador LED
se iluminará color rojo. Cuando
encienda su televisor de plasma,
este indicador LED parpadeará
verde y se iluminará
permanentemente de color verde
justo antes de que la imagen
aparezca en la pantalla.
3 CH /CH Permite ir al canal anterior o al
siguiente.
4 VOL /VOL Permite bajar o subir el volumen.
5 ENTRAR Permite confirmar las selecciones
del menú de pantalla (OSD).
6 MENÚ Permite mostrar la visualización
de pantalla (OSD).
7 ENTRADA Permite seleccionar la fuente de
entrada de video.
CH CH
VOL OL
ENTER ENTER
MENU MENU
INPUT INPUT
1 2
3
4
5
6
7
8
8 Encendido Permite encender o apagar su
televisor de plasma.
Nota: Cuando su televisor de
plasma esté apagado, todavía hay
corriente presente. Para
desconectar la corriente,
desenchufe el cable de
alimentación.
# Toma Descripción
1 S-VIDEO Conecte un equipo de S-Video en
esta toma.
Nota:Un cable de S-Video no lleva
sonido. Deberá conectar un cable
de audio a las tomas de audio
para escuchar sonido.
2 AUDIO DER. y
AUDIO IZQ. /
MONO Conecte el audio derecho e
izquierdo para un equipo de AV
estándar o S-Video a estas tomas.
3 VIDEO Conecte el video para un equipo
de A/V estándar en esta toma.
# Componente Descripción
1
2
3
