Téléviseur 720P Insignia NS-PDP42 à écran plasma de 42 po
www.insignia-products.com

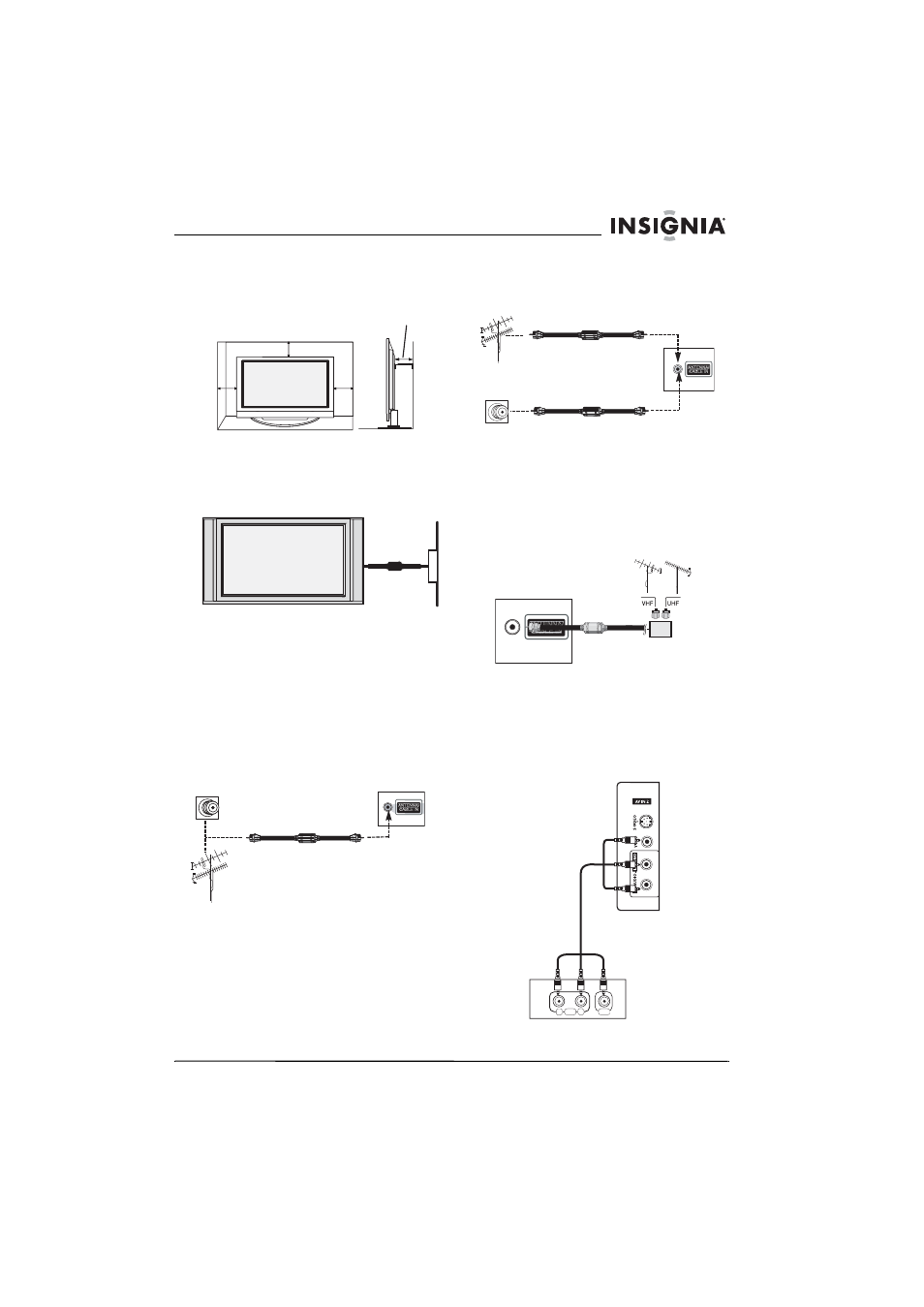

Positionnement du téléviseur à écran plasma
Lors du positionnement du téléviseur, veiller à
laisser un espace de plus de 10 centimètres de
chaque côté.
Mise à la masse
Veiller à connecter le câble de masse/de terre
pour éviter tout choc électrique. Si les méthodes
normales de câblage à la masse/à la terre ne
sont pas possibles, demander à un électricien
qualifié d'installer un disjoncteur séparé.
Ne pas essayer de mettre à la masse l'appareil
en le connectant à des câbles téléphoniques, un
paratonnerre ou à des tuyauteries de gaz.
Connexion à une antenne ou à la
télévision câblée
Signaux analogiques et numériques sur un seul
câble
Pour connecter à une antenne ou à la
télévision câblée :
1 Brancher l’extrémité d’un câble de 75ohms
sur la prise ANTENNA/CABLE IN (Entrée
antenne/câble) à l’arrière de l’appareil.
2 Brancher l’autre extrémité du câble à la prise
d'antenne ou de TV câblée.
Les signaux analogiques et numériques sont sur
des câbles séparés
Pour connecter à une antenne ou à la
télévision câblée :
Utilisation d'un amplificateur de signaux ou d'un
répartiteur à deux voies
Il peut s'avérer nécessaire d'installer un
amplificateur de signaux ou un répartiteur à
deux voies si :
•
la réception est de mauvaise qualité
(utilisation d'un amplificateur).
•
le signal de l'antenne doit être divisé entre
deux téléviseurs (utilisation d'un répartiteur à
deux voies).
Connexion à un périphérique A/V standard
Pour connecter à un périphérique A/V
standard :
1 Connecter les prises vidéo (jaune), audio
droite (rouge) et audio gauche (blanche) d'un
câble A/V standard sur les prises AV1
(arrière) ou AV2 (latérales) et du téléviseur à
écran plasma.
4 pouces (10,16 cm)
4
pouces (
10,16 cm
)
4
pouces (
10,16 cm
)
4 pouces (10,16 cm)
Prise électrique
Disjoncteur
ANTENNA/
CABLE IN
TV câblée
Antenne
OU
ANTENNA/
CABLE IN
ANTENNA/
CABLE IN
Amplificateur ou
répartiteur à deux voies
R
L
AUDIO
VIDEO
Présentation des
prises latérales
