Page 36
34
Téléviseur 720P Insignia NS-PDP42 à écran plasma de 42 po
www.insignia-products.com

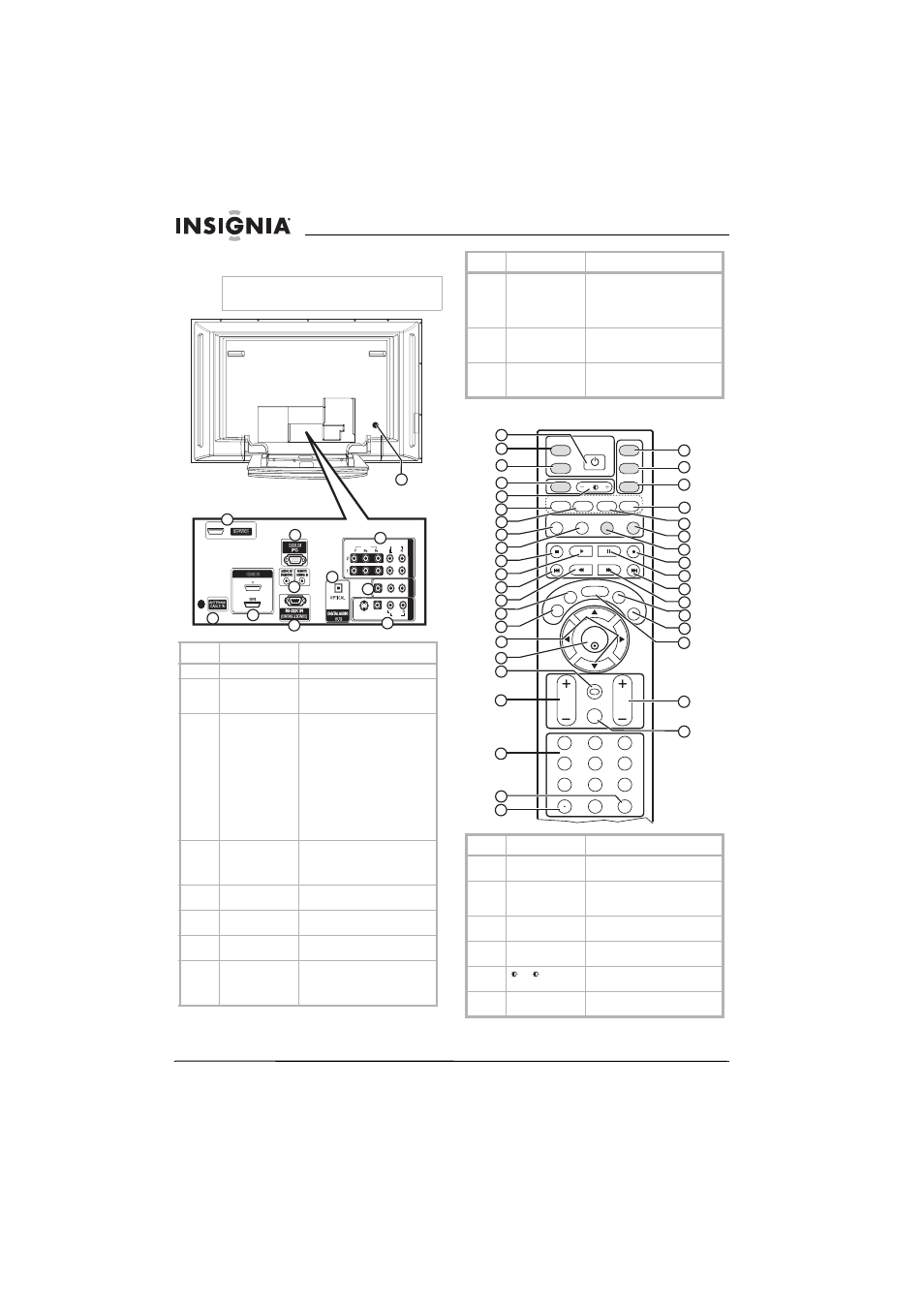

Prises arrière
Télécommande
Remarque
Pour accéder à ces prises arrière, retirer le
couvercle des prises.
#
Prise
Description
1
SERVICE
Réservé. Ne pas utiliser.
2
ANTENNE
/ENTRÉE CÂBLE
Brancher l’antenne, la TV câblée
ou le récepteur satellite sur cette
prise.
3
ENTRÉE
HDMI1/DVI IN 1
/ENTRÉE HDMI IN
2
Connecter les périphériques
HDMI (DVI) à ces prises. Il existe
deux prises.
Remarque: Un câble HDMI
transporte le son, il n'est pas
nécessaire de procéder à des
connexions audio
supplémentaires. Un câble DVI ne
transporte pas le son. Lors de la
connexion d'un périphérique DVI,
il est impératif de connecter un
câble audio.
4
ENTRÉE RVB
(PC)/ENTRÉE
AUDIO (RVB/DVI)
Connecter un PC à ces prises
pour utiliser le téléviseur à écran
plasma en tant que moniteur pour
PC.
5
ENTRÉE
TÉLÉCOMMANDE
Connecter une télécommande
avec câble sur cette prise.
6
ENTRÉE RS-232C
Port de maintenance. Ne pas
utiliser.
7
SORTIE AUDIO
NUMÉRIQUE
Connecter un système audio
numérique sur cette prise.
8
ENTRÉE
COMPOSANTES
Prises pour connecter des
périphériques avec vidéo à
composantes. Il existe deux
ensembles de prises.
HDMI IN
VIDEO
VIDEO
AUDIO
AUDIO
VIDEO
VIDEO
AUDIO
AUDIO
MONO
(
)
S-VIDEO
S-VIDEO
A
V
IN 1
A
V
IN1
AV
O
U
T
A
V
O
UT
ANTENNA/
CABLE IN
(CONTROL & SERVICE)
RGB IN
COMPONENT
IN
COMPON
E
N
T
IN
OUT
1(DVI)
2
SERVICE
4
5
6
7
8
9
10
11
3
2
1
9
SORTIE AV
Connecter un téléviseur ou un
moniteur externe sur ces prises
pour envoyer le signal du
téléviseur à écran plasma vers le
périphérique.
10
ENTRÉE AV1
Connecter un périphérique
standard AV ou S-Vidéo sur ces
prises.
11
Connecteur du
cordon
d'alimentation
Brancher le cordon d’alimentation
sur cette prise.
#
Touche
Description
1
MARCHE/ARRÊT
Permet d'allumer ou d'éteindre le
téléviseur à écran plasma.
2
SYNTONISEUR
Appuyer pour sélectionner
Télévision analogique ou
numérique.
3
ENTRÉE
Permet de sélectionner la source
d’entrée vidéo.
4
ZOOM
Permet de modifier le format
d’écran.
5
+/ –
Permettent d’augmenter ou de
diminuer la luminosité.
6
VIDÉO
Permet de sélectionner la source
d’entrée vidéo.
#
Prise
Description
ENTER
TV
TUNER
INPUT
DVD
ZOOM
EXIT
VOL
AUDIO
DISPLAY
PC ADJ
MUTE
RECALL
CH
SLEEP
CCD
MTS/SAP
MENU
VCR
POWER
1
2
3
4
5
6
7
8
9
0
FAV
MODE
VIDEO
COMP
HDMI
PC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
30
31
32
33
34
37
35
22
36
38
