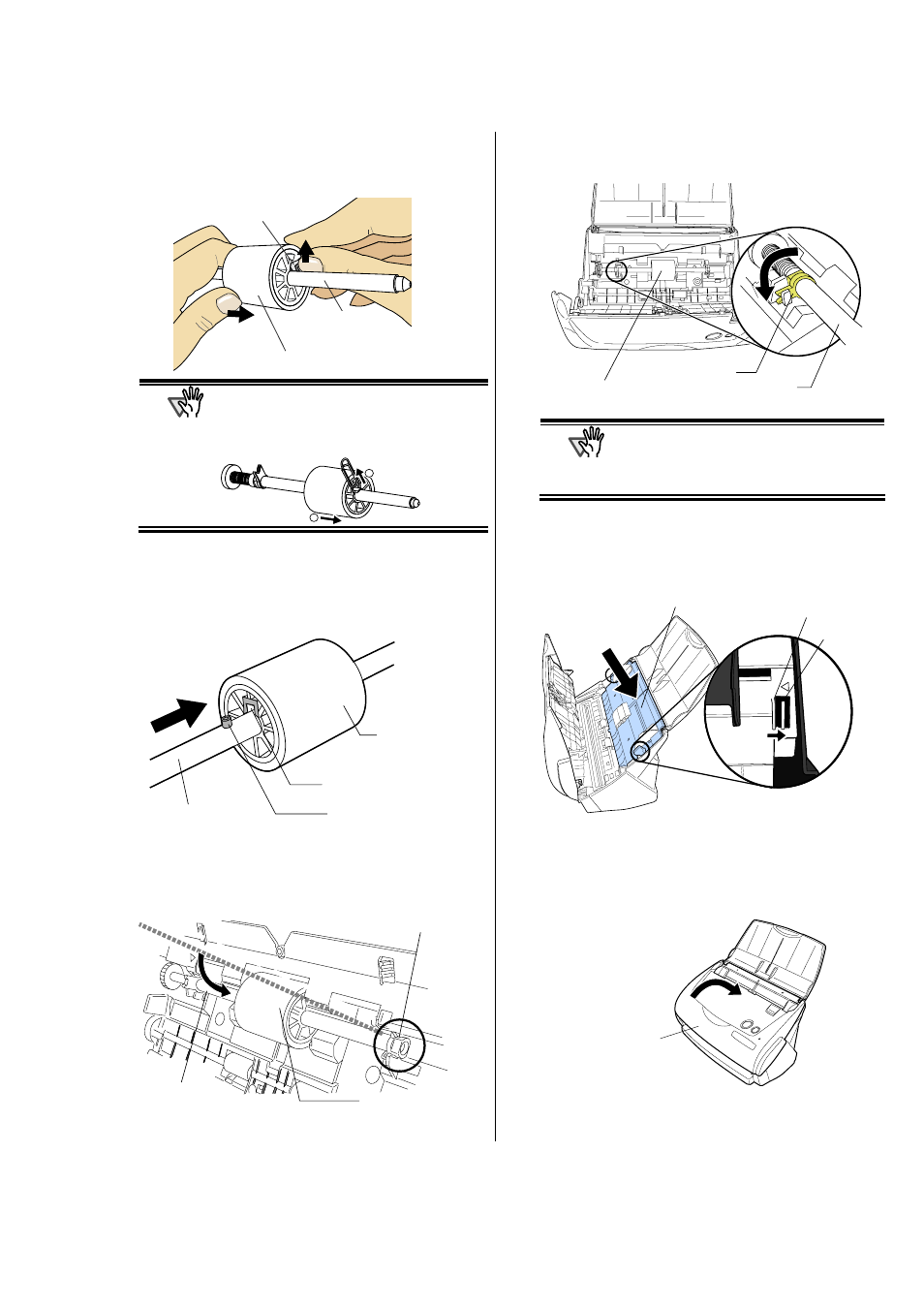

6. Entfernen Sie die Einzugsrolle von der Achse.
Ziehen Sie die Rolle von der Achse während Sie die
Halterung nach oben drücken.
ACHTUNG Geben Sie Acht, nicht Ihren Fingernagel
abzubrechen. Um dies zu vermeiden, können
Sie auch wie in der Abbildung gezeigt eine
Büroklammer zum Anheben der Halterung
verwenden.
7. Stecken Sie die neue Einzugsrolle auf die Achse auf.
Installieren Sie die neue aufgesteckte Einzugsrolle,
indem Sie die Hervorstehung an dem entsprechenden
Gegenstück der neuen Einzugsrolle ausrichten.
8. Installieren Sie die neue Einzugsrolle aufgesteckt auf
der Achse, indem Sie die Achse in die entsprechende
Halterung einsetzen.
9. Fixieren Sie die Einzugsrollen-Halterung (links),
indem Sie diese in Pfeilrichtung drehen.
ACHTUNG Versichern Sie sich, dass die Einzugsrolle
korrekt sitzt. Anderenfalls kann dies
Papierstaus oder andere Einzugsfehler zur
Folge haben.
10. Bringen Sie die Blattführung an den Scanner an.
Setzen Sie die Blattführung in den Scanner ein,
während Sie deren Griff fassen
.
Ö Sie können normalerweise hören, wie der ADF in
seine Position einklickt.
11. Schließen Sie die ADF-Abdeckung.
Ö Sie können normalerweise hören, wie der ADF in
seine Position einklickt.
Halterung
Achse
Einzugsrolle
Achse
Einzugsrolle
Gegenstück
Hervorstehung
Achse
Halterung
Einzugsrolle
Achse
Einzugsrollen
-Halterung
Einzugsrolle
Blattführung
Klammer
Griff
ADF-Abdeckung
1
2
