ScanSnap fi-5110EOX2 Avvio Rapido 21

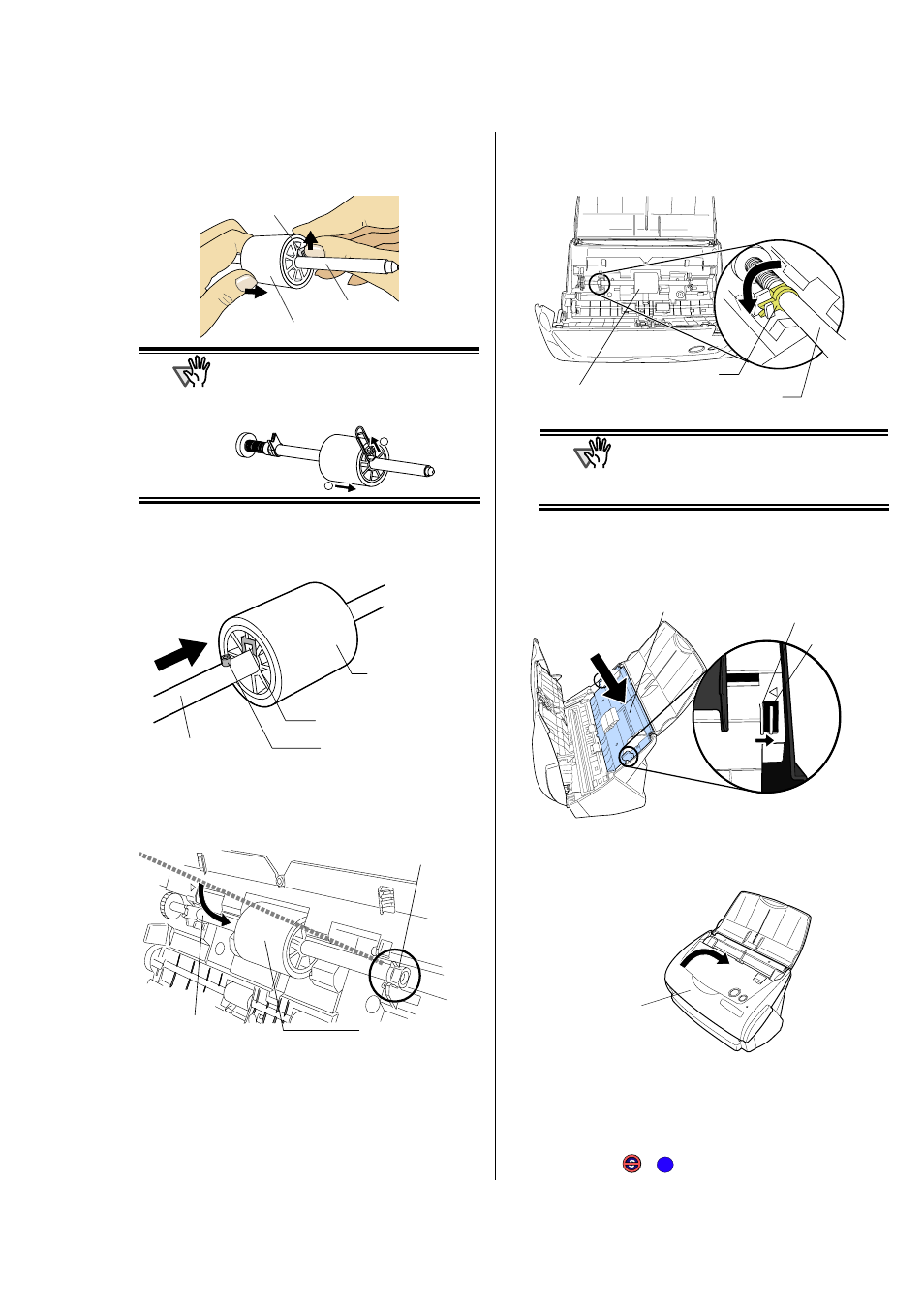

6. Rimuovere il rullo di pescaggio dall’asse.
Levare l’asse dal rullo di pescaggio tirando su la
linguetta.
Se si preme su la linguetta del rullo di
pescaggio usando le proprie unghie, si corre
il rischio di ferirsi o spezzarsi l’unghia. Se si è
preoccupati per ciò, premere su la linguetta
usando una graffetta.
.
7. Attaccare un rullo di pescaggio all’asse.
Inserire la nuova asse allineando la protrusione alla
fessura sul nuovo rullo di pescaggio.
8. Installare il rullo di pescaggio con la sua asse nella
bussola. E impostare l’asse nelle fessure mentre si
abbassa
.
9. Fissare il rullo di pescaggio girando (Sinistra)
ruotandolo nella direzione della freccia.
Assicurarsi che il rullo di pescaggio sia
attaccato in modo appropriato. Altrimenti,
inceppamenti della carta o errori di
alimentazione possono accadere.
10. Attaccare il foglio di guida allo scanner.
Mentre si tiene la maniglia sul foglio di guida ,
impostare il foglio di guida allo scanner.
Ö Dovreste sentire il click dell’ADF quando ritorna
nella sua posizione originale.
11. Chiudere l’ADF
Ö Dovreste sentire il click dell’ADF quando ritorna
nella sua posizione originale.
12. Accendere lo scanner.
Ö Fare click destro sull’icona "ScanSnap Manager"
cambia da a .
Coperchio ADF
Asse
Rullo di
pescaggio
Fessura
Protrusione
Linguetta
Asse
Rullo di pescaggio
Asse
Rullo di pescaggio
Bussola
Rullo di
pescaggio
Asse
Bussola del Rullo
di pescaggio
Foglio guida
Gancio
Maniglia
ATTENZIONE
1
2
ATTENZIONE
S
