INSTALACION
CONECTE EL CONTROL DE LUZ
Blanco a blanco

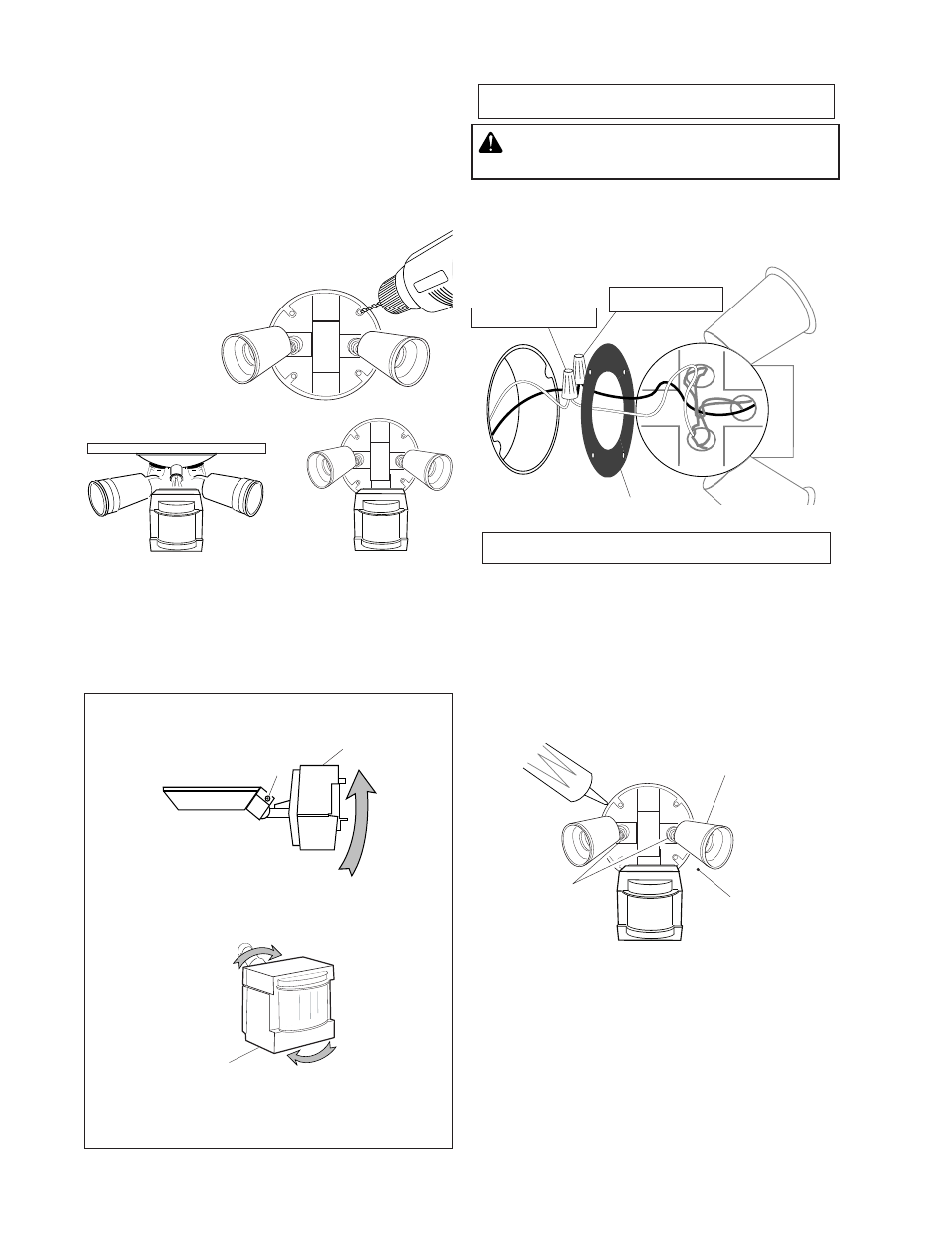

INSTALE EL CONTROL DE LUZ
❒ Alinee la placa cubertora del control de luz y los
agujeros de la caja de empalmes. Asegúrelos con
los tornillos de montaje.
❒ Calafatee la placa de la pared y la superficie
de montaje con un sellador de silicona contra la
intemperie.
Mantenga las
lámparas por lo
menos a 25 mm
del detector.
Contratuercas
Evite el golpe eléctrico y el
dañado causado por el agua
— mantenga los portalámparas
abajo del nivel horizontal.
Negro a negro
Empaquetadura
Sólo para montaje eléctrico:
Para instalarlo bajo el alero, la cabeza del detector
debe ser girada como se muestra en los dos pasos
siguientes para evitar el riesgo de un choque eléctrico.
Montaje en pared Montaje en alero
Para una fácil instalación escoja una luz con un
interruptor de pared.
Para un mejor funcionamiento, instale el aparato a casi
2,4 m del suelo.
❒ Perfore los agujeros que se necesiten
para montar la placa de atrás a la caja
de empalmes.
❒ Quite el aparato de luz existente.
❒ Conecte los alambres de la caja de empalmes con
los alambres del control de luz. Unalos y asegúrelos
con un conector de alambre.
❒ Ajuste los portalámparas aflojando las contratuer-
cas, pero no los gire más de 180° de la calibración
hecha en fábrica. Cuando atornille los proyectores
no los ajuste demasiado.
❒ Gire la cabeza del detector hacia la unión del
tornillo de la grampa.
Controles
❒ Entonces gire la cabeza del detector hacia la
derecha por 180° hasta que los controles miren
hacia abajo.
Controles
Tornillo de la grampa
Si el detector se sale de la unión esférica, afloje el tornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.
ADVERTENCIA: Desconecte la energía en el
disyuntor.
