ADvERTENCIA: Desconecte la energía en el
disyuntor.
Instalación y Cambio De Bombilla
❒ Cuando cambie la bombilla, apague la energía y
deje que el aparato se enfríe.
❒ Quite el tornillo que mantiene segura la tapa de
vidrio. Quite la bombilla vieja empujándola hacia la
derecha hasta que el lado izquierdo de la bombilla
haya salido del enchufe izquierdo.
❒ Para insertar la nueva bombilla empújela hacia
adentro del enchufe derecho de manera que quepa
completamente en el enchufe izquierdo.
❒ Vea que la bombilla esté asentada correctamente.
❒ Coloque la cubierta de vidrio. Cambie el tornillo.
❒ Quite el aparato de luz existente.
❒ Pele aproximadamente 5/8" de aislamiento de la
conexión de la caja de empalme.
❒ Meta los alambres del control de luz por el hueco
grande de la empaquetadura.
❒ Conecte los alambres de la caja de empalmes con
los alambres del control de luz. Unalos y asegúrelos
con un conector de alambre.

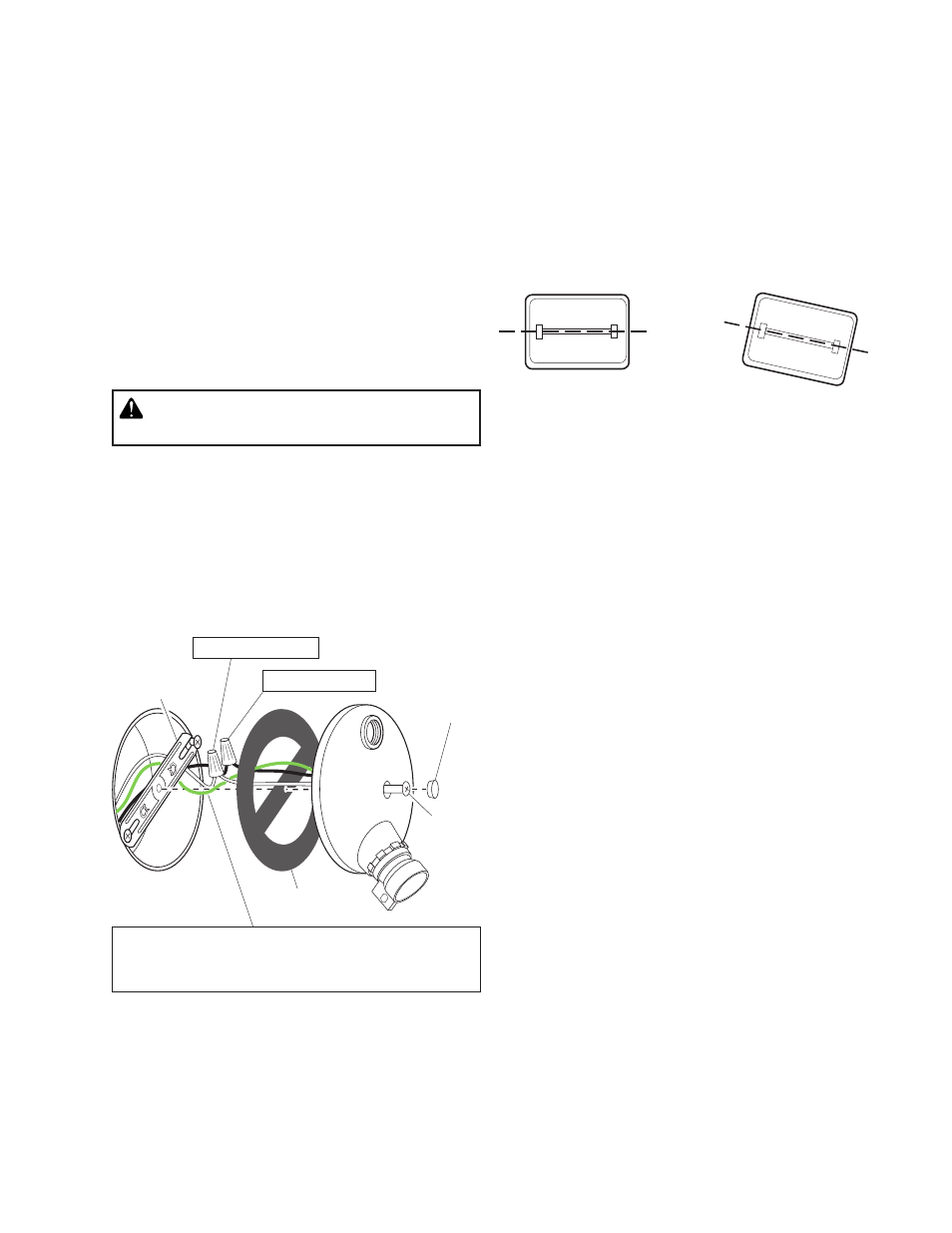

Conecte el Control de Luz
Blanco a blanco
Negro a negro
Conecte los alambres del aparato, propuestos
para conexio'n a tierra, a la conexio'n a tierra de
la caja de enpalme.
Empaquetadura
lámina de
montaje
Perno de
montaje
Enchufe
de Caucho
Instale el Control de Luz
❒ Alinee la placa cubertora del control de luz y el
empaque de la placa cubertora y los agujeros de
la caja de empalmes. Asegúrelos con los tornillos
de montaje.
❒ Si no lo instala en una caja contra la intemperie, o si
usa una placa adaptadora (no incluida),
calafatee
la placa de la pared y la superficie de montaje
con un sellador de silicona contra la intemperie.
La luz halógena debe estar montada
horizontalmente (+/- 4°).
CORRECTO INCORRECTO
