14 598-1159-06
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes

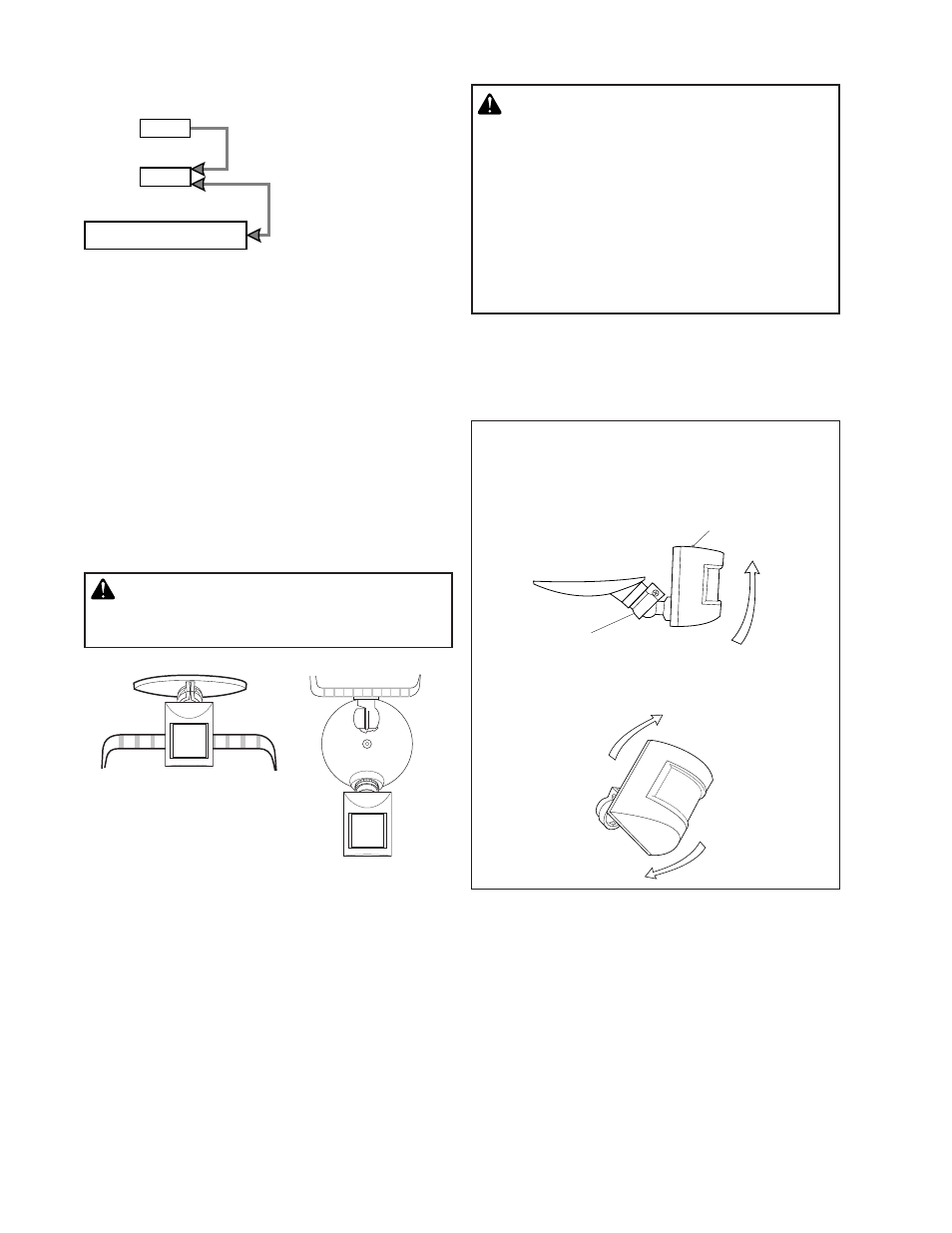

Résumé du mode de commutation
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
PRIORITÉ MANUELLE
AUTO
TEST
* Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.
INSTALLATION
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol.
NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.
Pour montage sous avant-toit seulement:
❒ Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
❒ Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Pour l'installation sous avant-toit, la tête du détecteur
doit être tournée comme indiqué aux deux étapes ci-
dessous pour assurer le bon fonctionnement et éviter
les risques de choc électrique.
Commandes
Vis De Blocage
Montage
mural
Montage sous
avant-toit
AvERTISSEMENT: Pour une installation au
mur, le capteur doit être placé sous le boîtier du
luminaire.
AvERTISSEMENT: Pour éviter les risques de
brûlure ou d’incendie
• Laisser l’appareil refroidir avant de le toucher.
L’ampoule et l’appareil fonctionnent à haute tem-
pérature.
• Garder l’appareil à au moins 5 cm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.
• Utiliser seulement des ampoules halogènes à deux
broches T au tungstène, de 150 watts maximum,
120 Vca.
