15 598-1159-06
Garniture
de joint
Câblage de la Commande D’éclairage
MISE EN GARDE : Coupez l’alimentation au
disjoncteur ou au fusible.
Bouchon de
Caoutchouc
Installation et Remplacement de
L’ampoule
❒ Avant de remplacer l’ampoule, couper l’alimenta-
tion et laisser refroidir le luminaire.
❒ Enlever la vis qui retient le couvercle de verre en
place. Enlever la vieille ampoule en la poussant vers
la droite jusqu’à ce que sa partie sorte de la douille.
❒ Pour insérer la nouvelle ampoule, pousser celle-ci
dans la douille droite de manière que l’ampoule
s’insère complètement dans la douille gauche.
❒ S’assurer que l’ampoule est bien insérée et appuyée.
❒ Replacer le couvercle de verre.
❒ Enlever le luminaire existant.
❒ Dénuder environ 16 mm du câblage de la boîte de
jonction existante.
❒ Faire passer les fils de la commande d’éclairage
par le grand trou de la garniture.

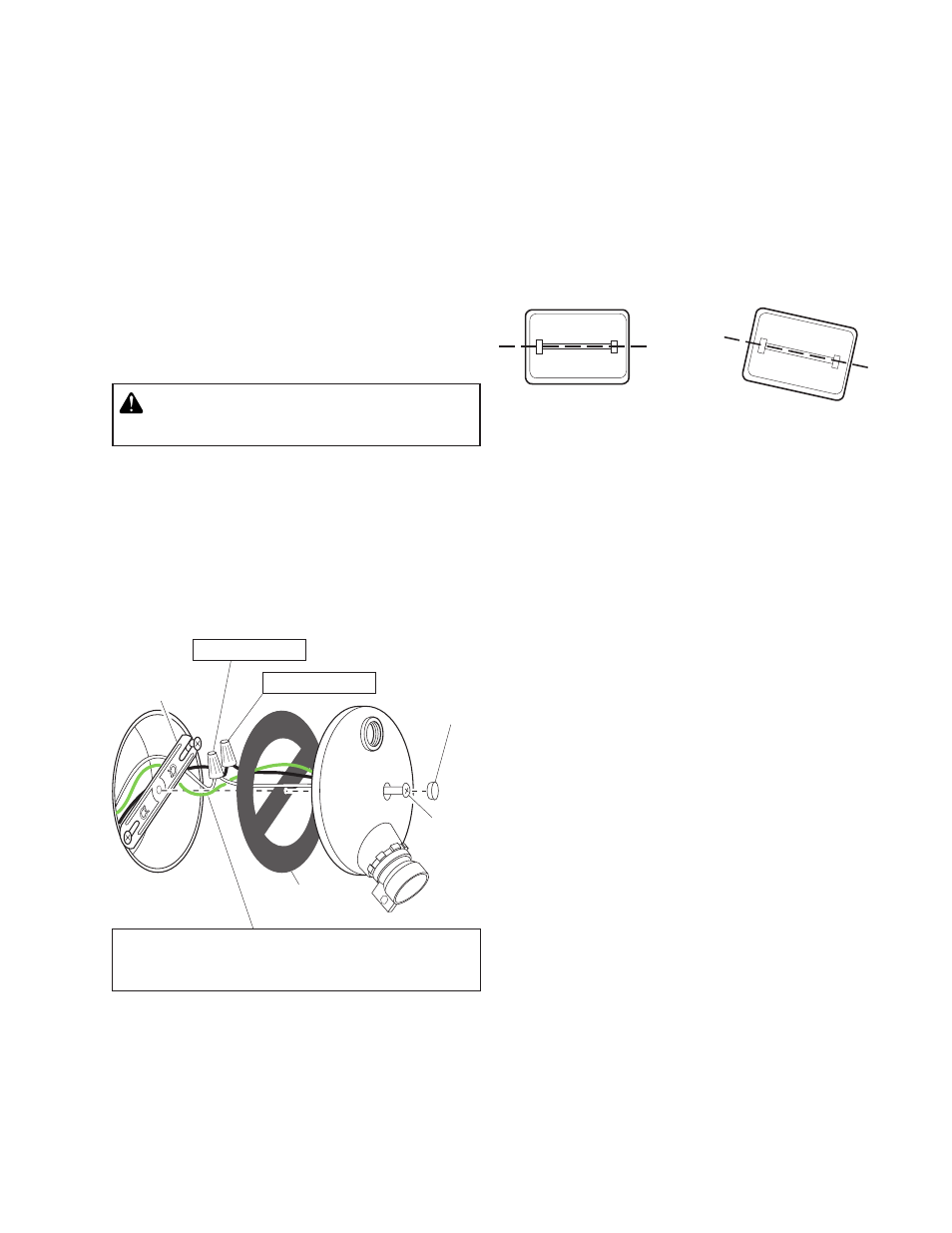

❒ Torsader les fils de la boîte de jonction avec ceux
du luminaire comme illustré. Fixer les connexions
avec des serre-fils.
Le luminaire halogène doit être
monté horizontalement (± 4°).
CORRECT INCORRECT
blanc / blanc
noir / noir
Raccorder le(s) fil(s) de terre du luminaire et la
vis de terre de la plaque de garde au fil de terre
de la boîte de jonction.
Bride de
montage
Vis de
Montage
Montage De La Commande
D’éclairage
❒ Aligner la plaque de garde de la commande d’éclai-
rage, la garniture de la plaque de garde et la boîte
de jonction. Insérer et serrer les vis de montage.
❒ Si le luminaire n’est pas monté sur une boîte de
jonction étanche aux intempéries, ou si une plaque
d’adaptation est utilisée,
calfeutrer la plaque mu-
rale et la surface de montage avec un scellant
silicone à l’épreuve des intempéries.
