13 598-1159-06
Caractéristiques
• Allume l’éclairage lorsqu’un mouvement est détecté.
• Éteint automatiquement l’éclairage.
• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
• Certains codes de bâtiment locaux peuvent exi-
ger que l’installation soit faite par un électricien
qualifié.
• Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation possible
en milieu humide.
• Pour votre commodité, la plaque arrière est maintenant
pourvue de trous à débouchures pour que l'appareil
puisse facilement être monté sur presque n'importe
quelle boîte de jonction.
• Pour certaines applications, une plaque d'adaptation
universelle peut être nécessaire. On peut se procu-
rer ces plaques d'adaptation dans des centres de
rénovation domiciliaire et magasins de fournitures
électriques.

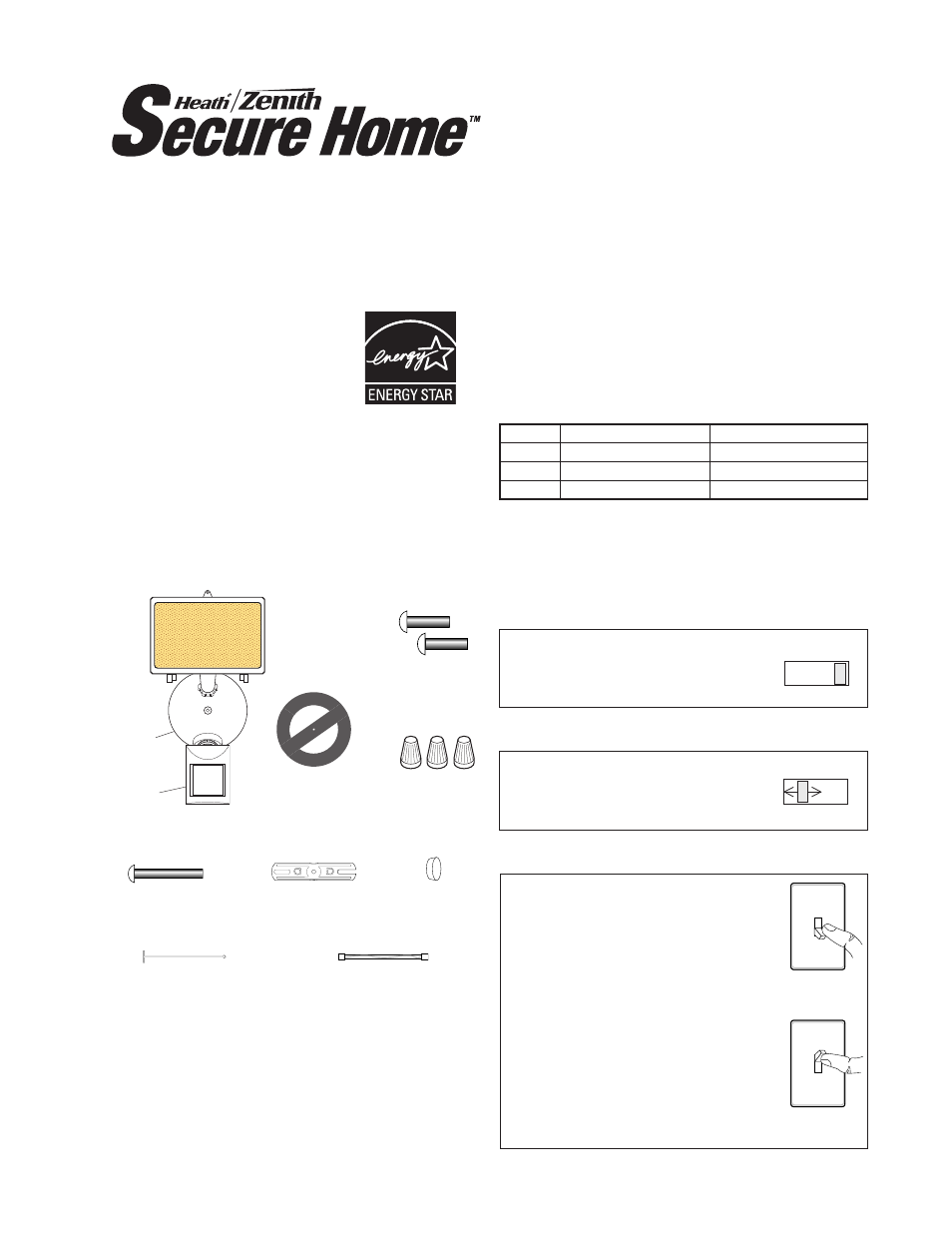

Cet emballage comprend:
Modèle SH-5511
Luminaire halogène
compact de 150 W à
détecteur de mouvement
FONCTIONNEMENT
* Revient au mode automatique au lever du soleil.
ON-TIME
10 5 1 TEST
10 5 1 TEST
ON-TIME
ESSAI
AUTOMATIQUE
Note: Après mise en circuit, attendre enfiron
1 1 /
2
minute pour que l’étalonnage du circuit soit
complété.
Mode: Temps en circuit : En fonction : jour nuit
Essai 5 Secondes x x
Auto 1, 5 ou 10 Min x
Manuel au choix, amanecer* x
Amener en position d’essai (TEST)
l’interrupteur de temps en circuit
(ON-TIME) du bas du détecteur.
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position corres-
pondant à 1, 5 ou 10 minutes.
... à nouveau
en circuit
hors circuit pendant
1 seconde, puis ...
Le mode manuel ne fonctionne
que la nuit parce que la lumière
du jour remet le capteur en
mode AUTO.
Mettre l’interrupteur hors circuit
pendant une seconde, plus en
circuit pour alterner entre les
modes AUTO et MANUEL.
Le mode manuel ne fonctionne
qu’avec l’interrupteur ON-TIME,
aux positions 1, 5 ou 20.
PRIORITÉ MANUELLE
Exigences
• La commande d’éclairage nécessite une alimentation
de 120 V c.a. Ne pas la raccorder à un gradateur
d’intensité ni à un interrupteur électronique.
• Pour utiliser la priorité manuelle, raccorder la com-
mande à un interrupteur.
© 2008 HeathCo LLC 598-1159-06 F
Plaque
de garde
Commande
d’éclairage
Détecteur
3 serre-fils Garniture
de joint
6 vis incluses
(3 formats)
Bride de
montage
Vis de
montage
Bouchon de
Caoutchouc
Crochet en
plastique
Ampoule quartz-
halogène
