16 598-1159-06

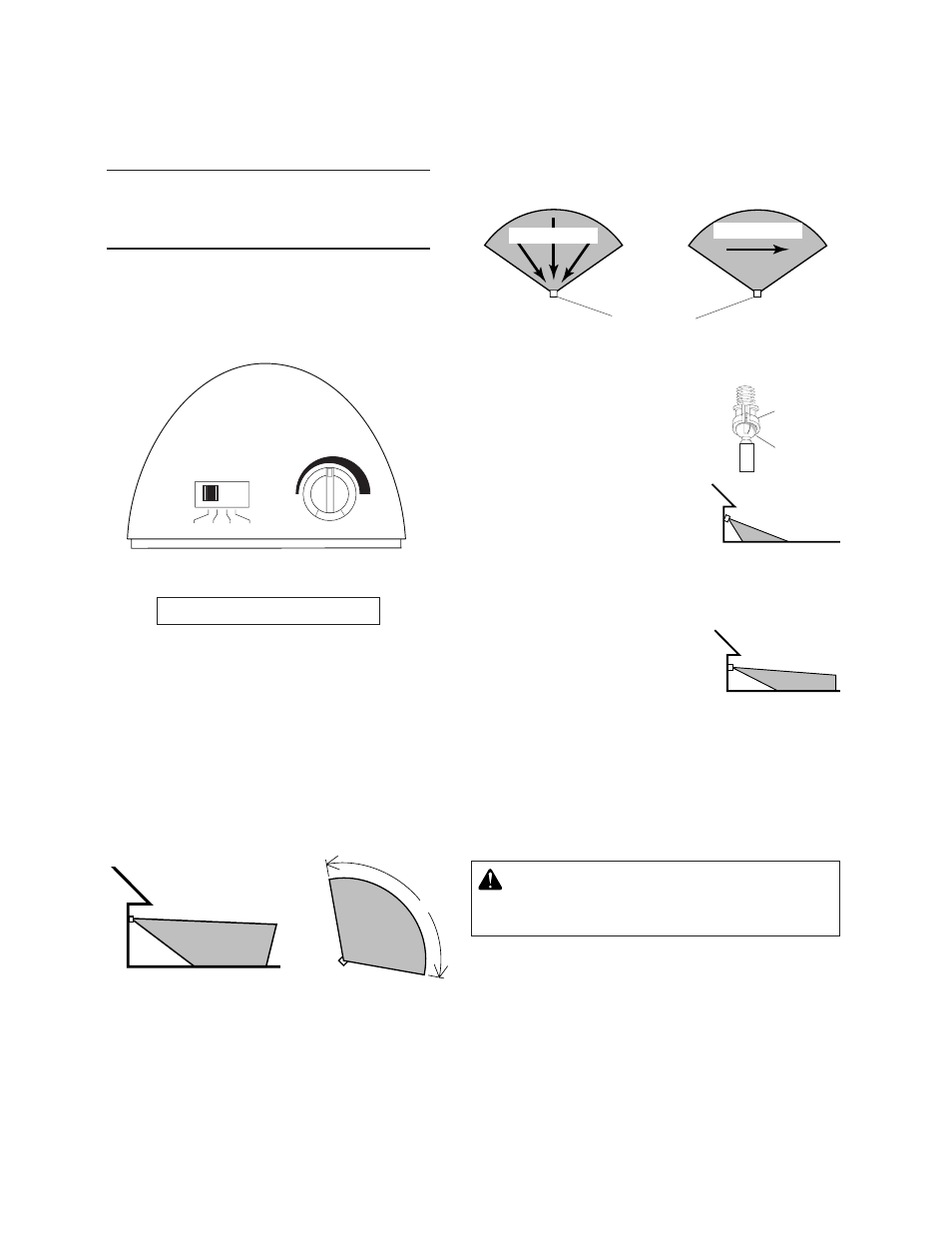

ON - TIME
10 5 1 TEST
MIN MAX
SENS
Bas du détecteur
ESSAIS ET RÉGLAGES
❒ Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.
NOTE: Le capteur doit se réchauffer 1 1 /
2
minute avant
de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1
1 /
2
minute.
Portée maximale Angle de
couverture maximale
Éviter de pointer l’appareil:
18.3 m
2.4 m
110°
Le moins sensible Le plus sensible
Détecteur
Mouvement
Mouvement
• en direction d'objets dont la température change ra-
pidement, tels que des bouches d'air chaud et des
climatiseurs. De telles sources de chaleur peuvent
provoquer des déclenchements intempestifs.
• vers des endroits où des animaux, des véhicules ou
des passants peuvent déclencher la commande.
• sur de grands objets clairs à proximité qui réflé-
chissent la lumière du jour et risquent de déclencher
le dispositif d'arrêt. Ne pas pointer d'autres appareils
d'éclairage vers le détecteur.
❒ Tourner la commande de sensibilité (SENS) à la
position intermédiaire (à mi-chemin entre MIN et
MAX) et la commande de temps en circuit (ON-
TIME) à TEST.
❒ Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.
❒ Marcher dans la zone de
couverture et noter à quel en-
droit l’éclairage se déclenche.
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modifier la zone de cou-
verture.
Ne pas permettre au
détecteur d’être à moins de
25 mm des lampes.
❒ Régler la sensibilité (SENSITI-
VITY) selon les besoins. Une
trop grande sensibilité pourrait
causer des déclenchements
intempestifs.
❒ Fixer la tête du détecteur en
position en serrant la vis de
blocage. Éviter de trop serrer
la vis.
❒ Placer l’interrupteur ON-TIME à 1, 5 ou 10
minutes.
Vis de
blocage
Rotule
Pointer le détec-
teur vers le bas
pour réduire la
couverture
Pointer le détec-
teur vers le haut
pour augmenter
la couverture
NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.
MISE EN GARDE : Risque d'incendie ! Ne pas
pointer les lampes vers une surface combustible
située à moins de 1 mètre.
