FRANÇAIS - 5
FRANÇAIS
INSTALLATION INSTALLATION

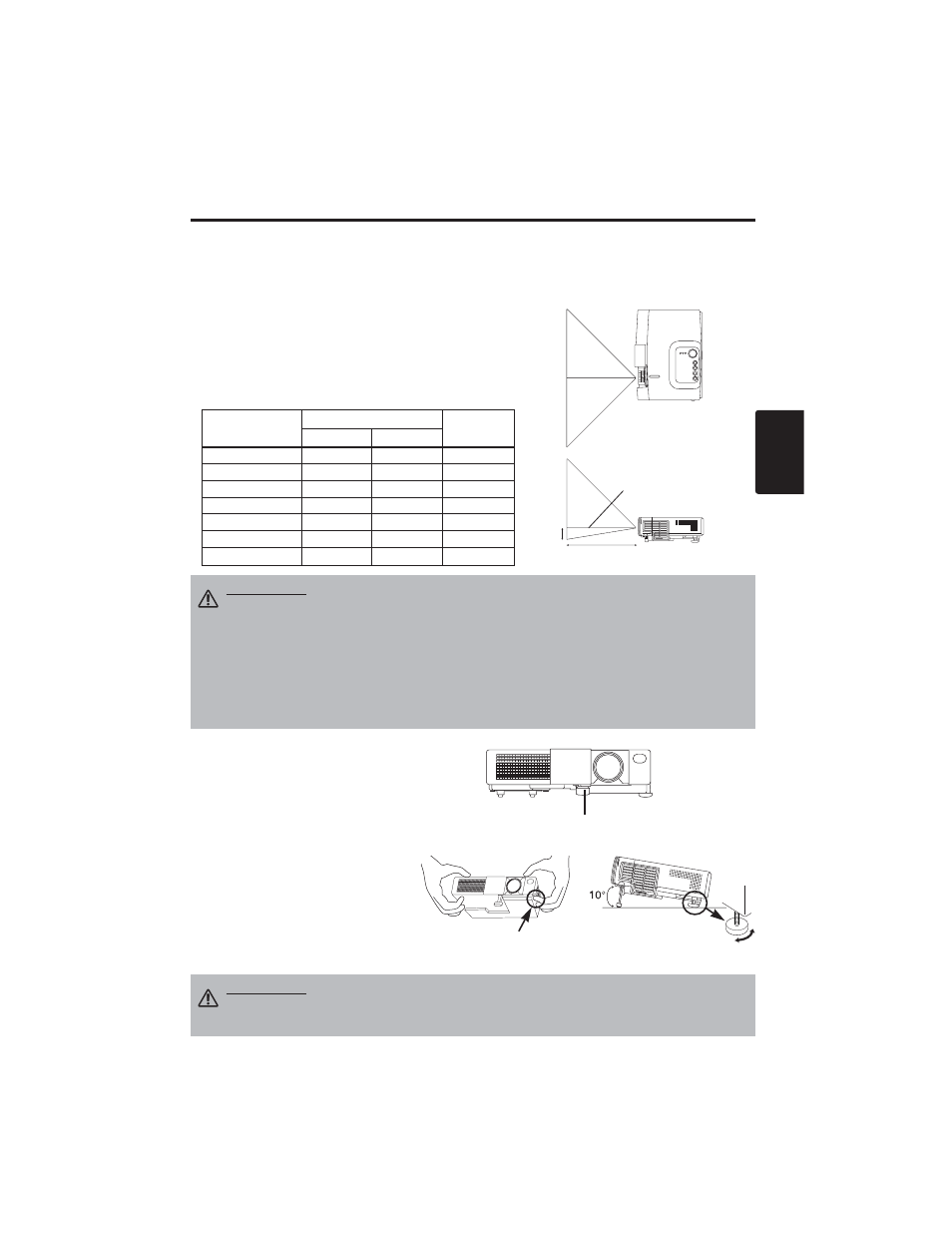

Installation du projecteur et de l'écran
Déterminez la taille de l'écran et la distance de projection en vous reportant au schéma et au tableau
ci-dessous.
Les distances de projection indiqués dans la table ci-dessous
sont pour iun plein écran (CP-S225W:800 x 600 points /
CP-X275W:1024 x 768 points).
a: Distance entre le projecteur et l’écran. (±10%)
b: Distance entre le center de l’objectif et le bas de l’écran.
(±10%)
Tableau 1. Référence d'installation
Réglage de
l'angle
Pour régler l'angle de projection,
utilisez les ajusteurs de pied. Il se
règle entre 0° et 10° environ.
1. Relevez la face avant du projecteur.
Réglez l'angle de projection en
appuyant sur la touche d'ajusteur de
pied.
2. Relâchez la touche pour verrouiller
l'angle ainsi réglé.
3. Tournez le pied arrière réglable
pour ajuster l'inclinaison latérale.
Taille de l’écran
[m]
a [m] b
[cm] Minimum Maximum
1,0 0,9 1,2 8,7
1,5 1,5 1,8 13,1
2,0 1,9 2,4 17,4
2,5 2,4 2,9 21,8
3,0 2,9 3,5 26,1
3,8 3,7 4,4 32,7
5,0 4,9 5,9 43,5
Centre de l’objectif
Ecran
ATTENTION • Installez le projecteur dans un endroit approprié, suivant les
instructions du manuel "CONSIGNES DE SÉCURITÉ" joint et du présent manuel.
• Posez le projecteur à cristaux liquides sur une surface horizontale. Si vous installez le
projecteur à cristaux liquides de telle sorte que l'objectif soit dirigé vers le haut, vers le bas
ou vers le côté, la température intérieure peut s'élever et provoquer une anomalie. Veillez
par ailleurs tout spécialement à ce que les ouïes de ventilation ne soient pas obstruées.
• N’installez pas le projecteur LCD dans un environnement enfumé. Des résidus provenant
de la fumée pourraient se déposer sur les pièces internes importantes du projecteur
(panneau LCD, ensemble d’objectif, etc.).
ATTENTION • Ne relâchez pas la touche d'ajusteur de pied sans tenir le
projecteur ; le projecteur risque de se renverser, ou vous pourriez vous
coincer les doigts ou vous blesser.
Vue de dessus
Vue de côté a
b
Ajusteur de pied
Appuyez sur la touche
d'ajusteur de pied. Pied arrière réglable
