INSTALAÇÃO
INSTALAÇÃO

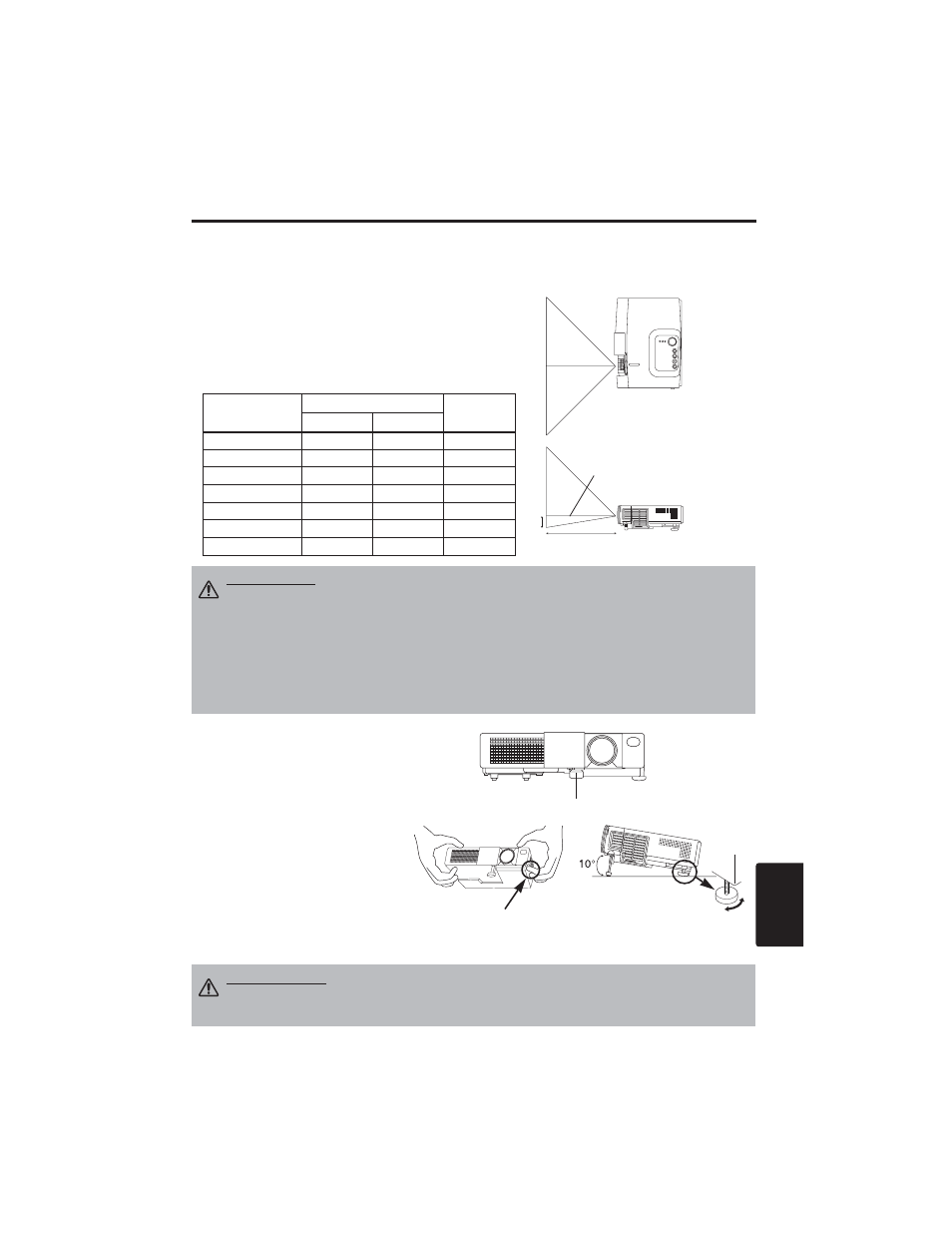

Instalação do projetor e da tela
Consulte o desenho e a tabela abaixo para determinar o tamanho da tela e a distância de projeção.
Ajuste do ângulo
Use os pé ajustadores na base do
projetor para ajustar o ângulo de
projeção. É possível mudar o ângulo
aproximadamente de 0° a 10°.
1. Levante o lado dianteiro do projetor.
Pressionando o botão do pé
ajustador, ajuste o ângulo de
projeção.
2. Solte o botão para fixar o pé no
ângulo pretendido.
3. Gire o ajustador traseiro para
regular a inclinação esquerda-
direita.
As distâncias da projeção mostradas na tabela abaixo
estão a uma distância para a tela sem reduão (CP-S225W
: 800 x 600 pontos / CP-X275W : 1024 x 768 pontos).
a: Distância entre o projetor e a tela. (±10%)
b: Distância do centro da lente ao fundo da tela. (±10%)
Tabela 1. Referência para instalação
Tamanho da
tela [m]
a
[m]
b
[cm]
Mín.
Máx.
1,0
0,9
1,2
8,7
1,5
1,5
1,8
13,1
2,0
1,9
2,4
17,4
2,5
2,4
2,9
21,8
3,0
2,9
3,5
26,1
3,8
3,7
4,4
32,7
5,0
4,9
5,9
43,5
Tela
PERECAUÇÃO • Instale o projetor em um ambiente apropriado, seguindo as instruções
do folheto “INSTRUÇÕES DE SEGURANÇA”, fornecido com o aparelho, e deste manual.
• Utilize basicamente o projetor de cristal líquido na posição horizontal. Se utilizar o projetor
de cristal líquido posicionado com a lente para cima, com a lente para baixo ou com uma
das laterais do aparelho voltada para cima, haverá risco de sobreaquecimento interno e
danos subseqüentes. Tome especial cuidado para não instalar o aparelho com as aberturas
de ventilação bloqueadas.
• Não instale o projetor de LCD em ambiente impregnado com fumaça. Resíduos de fumaça
poderão acumular-se em partes críticas (por ex., painel LCD, lentes, etc.).
PERECAUÇÃO • Não solte o botão do pé ajustador a menos que esteja
segurando o projetor; caso contrário, o projetor poderá virar ou seus dedos
poderão ficar presos, com risco de ferimentos.
VISTA SUPERIOR
VISTA LATERAL
a
b
Pé ajustador
Pressione botão
do pé ajustador
Pé ajustador traseiro
Centro da lente
