INSTALLATION INSTALLATION

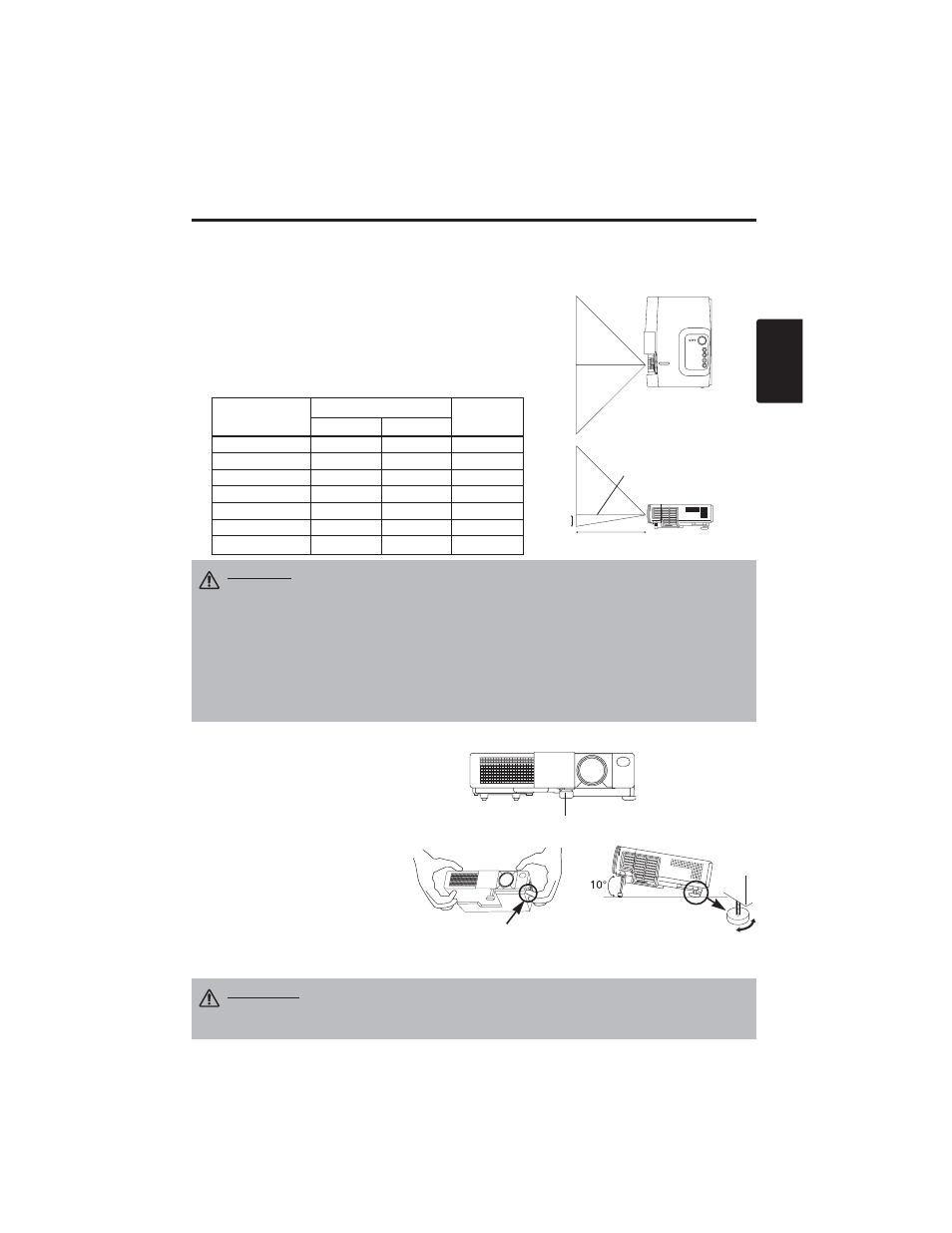

Installation von Projektor und Bildschirm
Beziehen Sie sich für die Bestimmung der Bildschirmgröße und des Projektionsabstands auf die
folgende Zeichnung und Tabelle.
Die Projektionsabstände, die in der Tabelle folgend gezeigt
werden, sind für Größengleich (CP-S225W:800 x 600 Punkte
/ CP-X275W:1024 x 768 Punkte)
a: Entfernung des Projektors zur Leinwand. (±10%)
b: Entfernung von der Objektivmitte bis zum Boden der Leinwand.
(±10%)
Tabelle 1. Installationsbezug
Bildschirmgröße
[m]
a [m] b
[cm] Minimal Maximal
1,0 0,9 1,2 8,7
1,5 1,5 1,8 13,1
2,0 1,9 2,4 17,4
2,5 2,4 2,9 21,8
3,0 2,9 3,5 26,1
3,8 3,7 4,4 32,7
5,0 4,9 5,9 43,5
Objektivmitte
Leinwand
VORSICHT • Installieren Sie den Projektor in einer angemessenen Umgebung
entsprechend den Anweisungen in der beiliegenden Broschüre
“SICHERHEITSVORSCHRIFTN” und in dieser Bedienungsanleitung.
• Den Flüssigkristallprojektor grundlegend waagerecht aufstellen. Wenn Sie den
Flüssigkristallprojektor mit dem Objektiv nach oben nach unten, oder auf die Seite gestellt
verwenden, kann dies zu Wärmestau im Projektor führen und Beschädigung verursachen.
Achten Sie besonders darauf, die Ventilationsöffnungen bei der Installation nicht zu
blockieren.
• Installieren Sie den LCD-Projektor nicht in einer rauchgefüllten Umgebung. Rauchpartikel
können sich auf wichtigen Teilen (z.B. LCD-Fenster, Linsengruppe usw.) ablagern.
Winkeleinstellung
Verwenden Sie die Fußeinsteller an
der Unterseite des Projektors zum
Einstellen des Projektionswinkels.
Einstellung ist von 0° bis etwa 10°
möglich.
1. Heben Sie die Vorderseite des
Projektors an. Drücken Sie auf den
Fußeinstellknopf und stellen Sie
den Projektionswinkel ein.
2. Lassen Sie den Knopf los, um den
eingestellten Winkel zu fixieren.
3. Drehen Sie den hinteren
Einstellfuß, um seitliche Neigung
zu beseitigen.
VORSICHT • Lassen Sie den Fußeinstellknopf nur los, während der Projektor
gehalten wird, da der Projektor sonst umkippen oder die Finger einklemmen
und Körperverletzungen verursachen kann.
AUFSICHT
SEITENANSICHT a
b
Fußeinsteller
Drücken Sie den
Fußeinstellknopf. Hintere
Fußeinstellung
