ESPAÑOL - 5
ESPAÑOL
INSTALACIÓN INSTALACIÓN

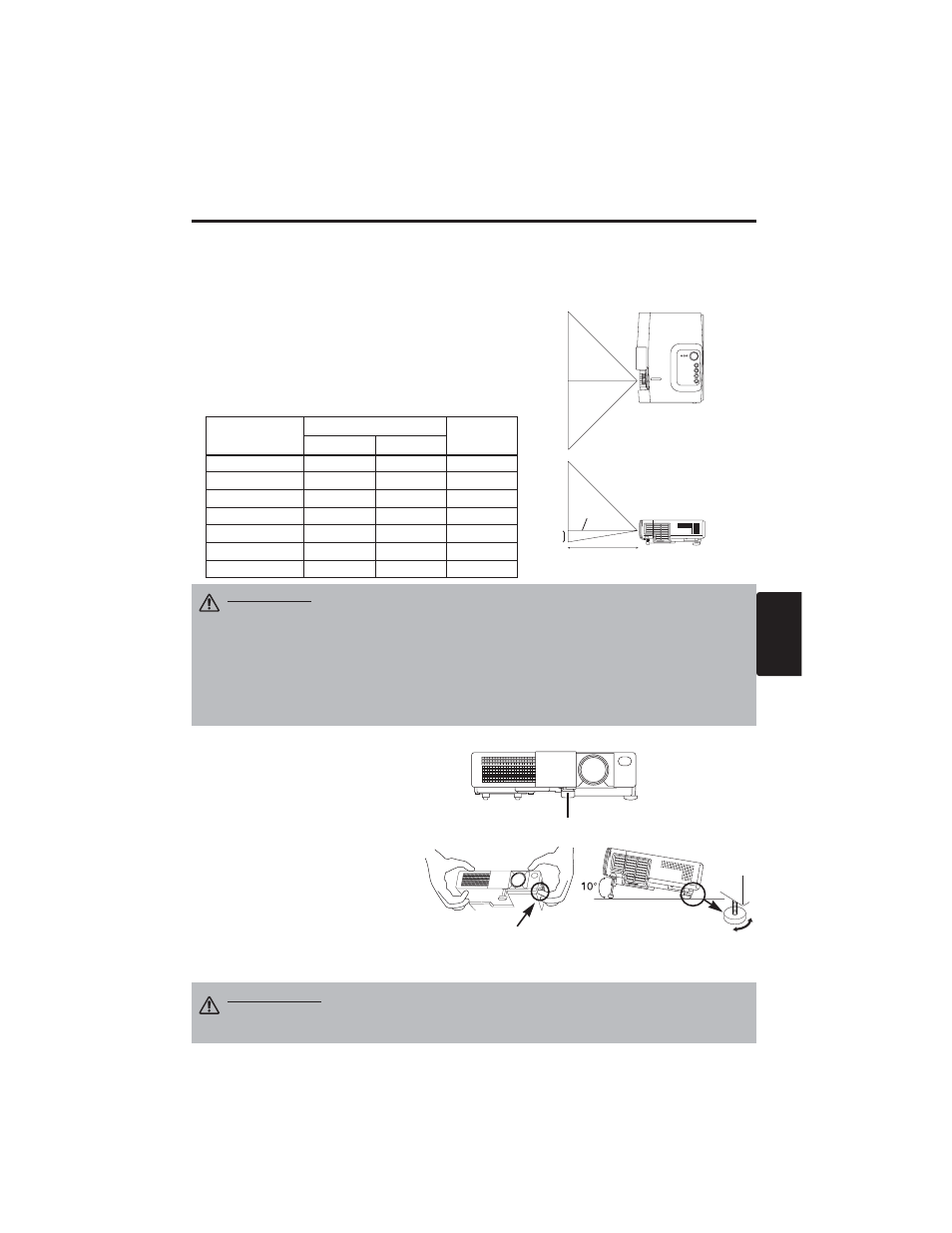

Instalación del proyector y de la pantalla
Refiérase al dibujo y a la tabla de abajo para determinar el tamaño de la pantalla y la distancia de
proyección.
Las distancias de la proyección indicadas en el tabla abajo
son distancia para la pantalla del mismo tamaño (CP-
S225W:800 x 600 puntos / CP-X275W:1024 x 768 puntos).
a: Distancia desde el proyector a la pantalla. (±10%)
b; Distancia desde el centro del objetivo a la parte inferior
de la pantalla. (±10%)
Tabla 1. Referencia para la instalación
Ajuste del ángulo
Los paras del ajustador el ángulo de
proyección, utilice la pata graduable de la
parte inferior del proyector. Puede
graduarse entre 0 a 10˚ aproximadamente.
1. Levante la parte delantera del
proyector. Presionando el botón de la
pata graduable, ajuste el ángulo de
proyección.
2. Suelte el botón para que quede
bloqueado en el ángulo deseado.
3. Gire la el ajustador de la pata trasera
para ajustar la inclinación izquierda-
derecha.
Tamaño de
pantalla [m]
a [m] b
[cm] Mínimo Máximo
1,0 0,9 1,2 8,7
1,5 1,5 1,8 13,1
2,0 1,9 2,4 17,4
2,5 2,4 2,9 21,8
3,0 2,9 3,5 26,1
3,8 3,7 4,4 32,7
5,0 4,9 5,9 43,5
Pantalla
PRECAUCIÓN • Instale el proyector en un sitio apropiado, de conformidad con las
“INSTRUCCIONES DE SEURIDAD” en el manual adjunto y este manual.
• Utilice básicamente el proyector de cristal líquido en la posición horizontal. Si emplea el
proyector de cristal líquido con el objetivo en la posición superior, con el objetivo en la
posición inferior y el lado en posición superior, podría ocasionar la acumulación de calor en
el interior ya causar algún daño. Tenga cuidado especial de no instalarlo con los orificios de
ventilación obstruidos.
• No instale el proyector LCD en entornos cargados de humos. Los residuos de humos
podrían acumularse sobre las partes críticas (por ejemplo, panel LCD, conjunto de lente, etc.).
PRECAUCIÓN • No suelte el botón de la pata graduable sin sostener el
proyector, de lo contrario, podría producirse el vuelco del proyector o
lastimaduras en sus dedos en caso de que quedaran aprisionados.
VISTA SUPERIOR
VISTA LATERAL
a
b
Pata graduable
Presione el botón de
la pata graduable Ajustador de la
pata trasera
Centro del
objetivo
