– 64 –
Español

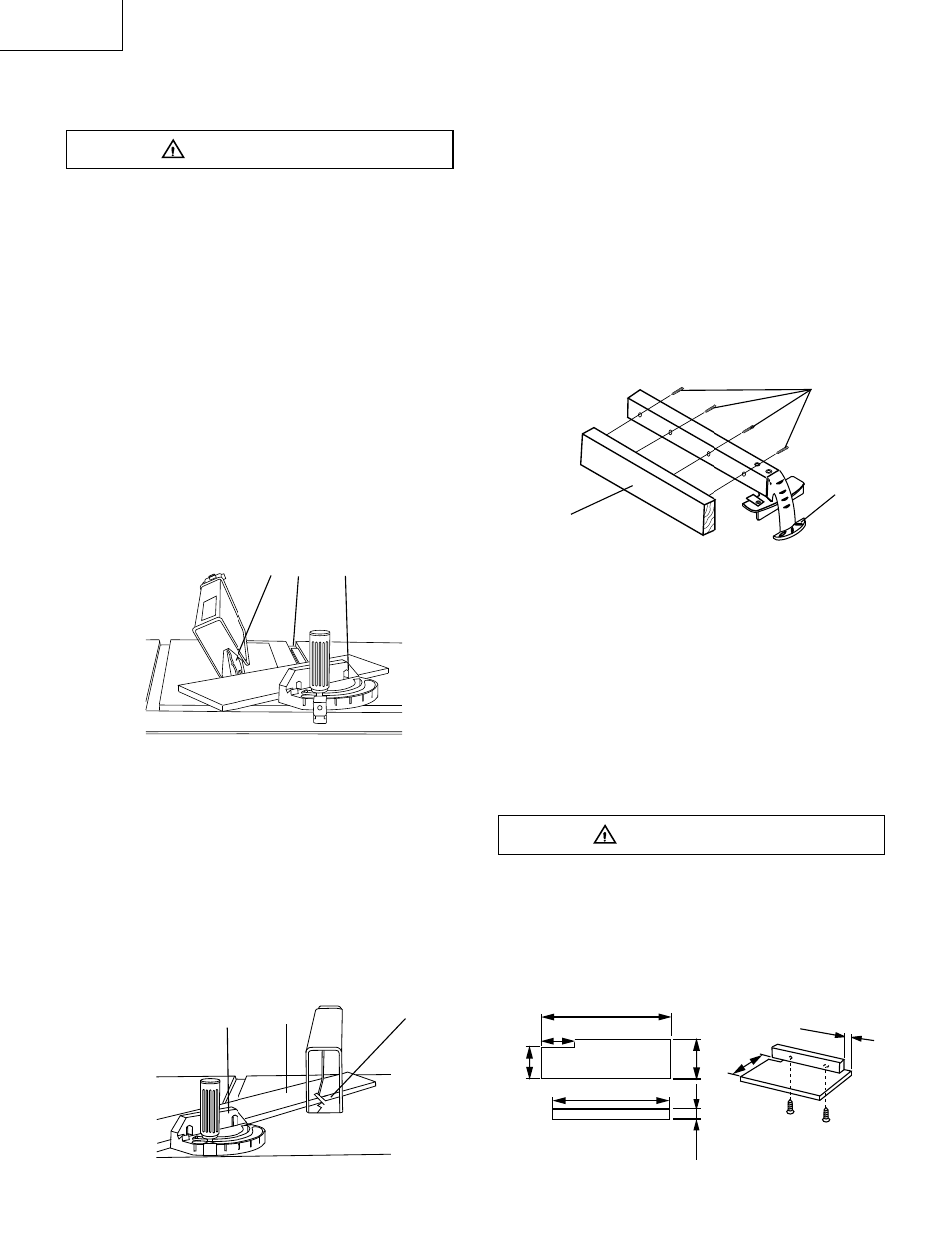

UTILIZACIÓN DE LOS LATERALES DE LA MADERA
EN EL SEPARADOR-LIMITADOR (FIG. HH)
Al realizar algunas operaciones especiales de corte,
añada un lateral de madera (1) a cualquiera de los
lados del separador-limitador (2).
1. Utilice un tablero de madera blando y recto de 3/4
pulgadas de grosor (1) y que tenga la longitud del
separador-limitador.
2. Acople el lateral de madera al separador con tornillos
de madera (3) a través de los orificios del separador.
Debería utilizarse un separador de madera al realizar
cortes de veta en materiales como por ejemplo los
paneles, para así evitar que los materiales queden
atrapados entre la parte inferior del separador y la
mesa.
Fig. HH
TOPE AUXILIAR (FIG. II)
Making the base:
● Empiece con una pieza de contrachapado con un
grosor de 3/8”, una anchura mínima de 5-1/2” y una
longitud mínima de 30”.
● Corte la pieza con la forma y el tamaño mostrados:
Fabricación del lateral:
● Empiece con una pieza de contrachapado con un
grosor de 3/4”, una anchura mínima de 2-3/8” y una
longitud mínima de 27”.
● Corte la pieza con la forma y el tamaño mostrados:
Ensamblaje de las dos piezas:
● Una las piezas de la forma que se muestra:
Asegúrese de que las cabezas de tornillo no
sobresalen de la parte inferior de la base, deben
estar alineadas o metidas hacia dentro. La parte
inferior debe ser lo suficientemente lisa y suave
como para reposar sobre la mesa de sierra sin
balancearse.
Fig. II
CORTE COMPUESTO DE INGLETES (FIG. FF)
Esta operación de corte que realice con la sierra incluye
un ángulo de inglete y uno de bisel.
Siempre trabaje a la derecha de la hoja durante
este tipo de operaciones de corte. El cartabón de
ingletes (3) debe estar en la ranura derecha, ya que el
ángulo de bisel puede hacer que el protector de la hoja
interrumpa el corte si se usa en la ranura izquierda.
Al inclinar la pieza de trabajo a 45º y empujarla hacia
la hoja, el protector de la hoja podría golpear la
hoja. Para evitar lesiones, detenga el trabajo en ese
momento.
1. Coloque el cartabón de ingletes (3) en el ángulo
deseado.
2. Coloque el cartabón de ingletes (3) en la ranura
derecha (2) de la mesa.
3. Coloque el bisel de la hoja (1) en el ángulo de bisel
deseado y ajuste la perilla de sujeción de bisel
de la hoja.
4. Sostenga la pieza de trabajo firmemente contra la
cara del cartabón de ingletes (3) durante la operación
de corte.
Fig. FF
UNION DE INGLETE (FIG. GG)
Esta operación de corte es igual a la del corte transversal,
excepto cuando el cartabón de ingletes se bloquea
en un ángulo que no es de 90°.
1. Coloque la hoja (1) a 0° de ángulo de bisel y ajuste
la perilla de sujeción de bisel de la hoja.
2. Coloque el cartabón de ingletes (3) en el ángulo
de inglete deseado y trábelo en su posición ajustando
el mango de sujeción del cartabón de ingletes.
3. Sostenga la pieza de trabajo firmemente (2) contra la
cara del cartabón de ingletes durante el corte.
Fig. GG
3
2
1
27”
30”
2-5/8”
3-1/2”
3/8” Thick plywood base
3/4” Thick plywood side
5-1/2”
2-3/8”
4-3/4”
1-1/4”
1 2 3
1 2 3
ADVERTENCIA
ADVERTENCIA
