– 29 –
Français
Si une pièce est manquante ou endommagée, ne
pas essayer de monter la scie à table, de brancher
le cordon électrique ni de régler l’interrupteur à ON
tant que l’on n’a pas obtenu la pièce manquante
ou endommagée et qu’on ne l’a pas installée
correctement.
STAND
NOTE : Pour faciliter l’assemblage, ne pas disperser le
contenu de la boîte. Appliquer une couche de cire pour
automobile sur la table. Essuyer soigneusement toutes
les pièces avec un chiffon sec et propre. Cela réduira la
résistance au frottement lorsqu’on poussera la pièce.
DÉBALLAGE ET VÉRIFICATION DU
CONTENU
Séparer toutes les pièces du matériel d’emballage.
Vérifier chaque pièce par rapport à l’illustration à la page
suivante et au « Tableau des pièces détachées » pour s
’assurer que toutes les pièces sont présentes avant de
jeter le matériel d’emballage.
TABLEAU DES PIÈCES DÉTACHÉES
ART DESCRIPTION QUANTITÉ
A Scie à table 1
B Protège-lame et fendeur 1
C Guide de refente 1
D Plaque amovible pour rainurer 1
E Jauge à onglets 1
F Clé de lame 2
G Poignée de volant 2
H Lame 1
I Clé hexagonale 1
J Boulon, rondelle plate, rondelle
dent e, rondelle res sort 1 each
K Chapeaux d obturation 2
ART DESCRIPTION QUANTITÉ
L Support 1
Not Fourni
Tournevis moyen
Tournevis Phillips n° 2
Règle
Clй а molette
Équerre combinée
Fourni
Clé hexagonale 3 mm
Clé hexagonale
ACCESSOIRES RECOMMANDÉS
Visiter le rayon de la quincaillerie Hitachi ou
consulter le catalogue des outils électriques
et à main Hitachi pour acheter les accessoires
recommandés pour cet outil.
AVERTISSEMENT
Pour éviter tout risque de blessure :
• Ne pas utiliser de lame à rainurer d’un diamètre
supérieur à 6 po.
• La largeur maximum de rainurage est de 1/2 po.
NE PAS UTILISER D’ENSEMBLE PLUS LARGE.
• Ne pas utiliser de porte-outils avec cette scie.
• Ne pas modifier cet outil ni utiliser des
accessoires non recommandés par magasin.
.

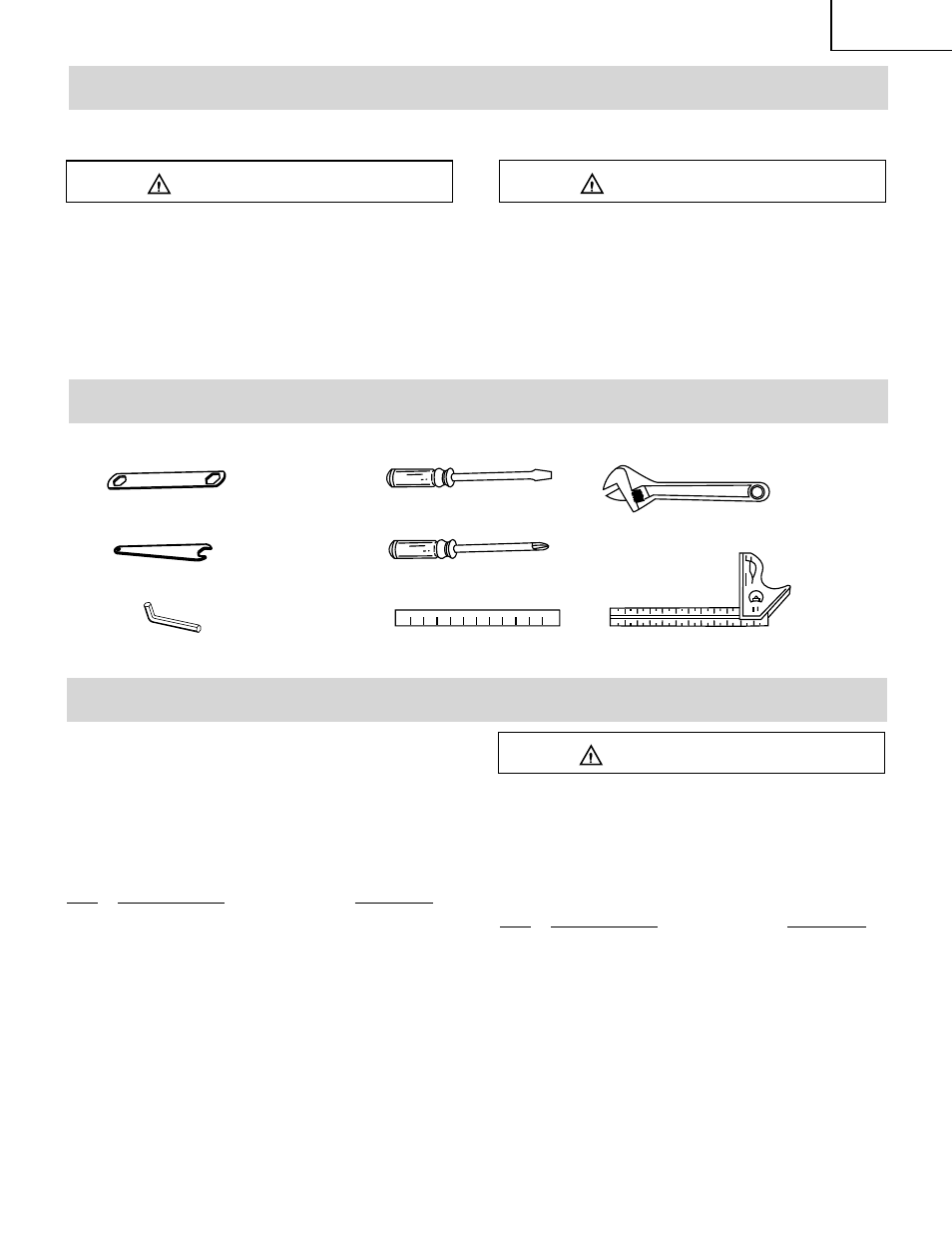

OUTILS REQUIS POUR ASSEMBLAGE
AVERTISSEMENT
AVERTISSEMENT
ACCESSOIRES
Clé hexagonale
CONTENU DE LA BOÎTE
