TEMPS D’ASSEMBLAGE ESTIME A 25~40 MINUTES

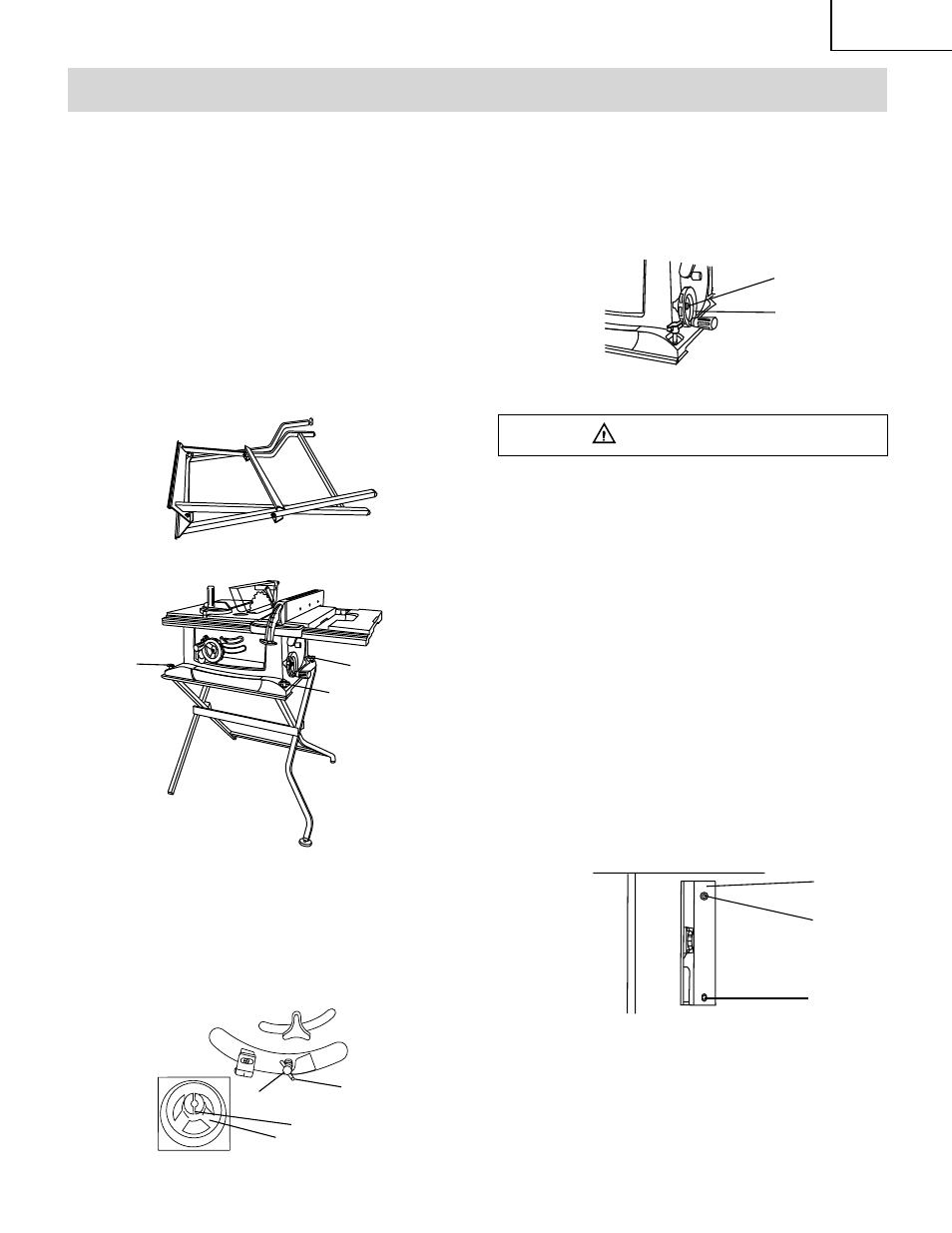

ASSEMBLAGE DE LA SCIE À TABLE AU SUPPORT
(FIG. A)
1. Déplier les pattes et les mettre en place.
2. Positionner le support sur une surface de niveau,
puis ajuster le pied avant droit réglable afin
que toutes les pattes touchent le sol à un angle
semblable.
3. Aligner les orifices du support vis à vis les orifices de
la bride inférieure de la base de la scie.
4. Fixer la scie au support à l’aide des quatre boutons
(1) puis serrer à bloc.
5. Placer la scie sur une surface propre et de niveau.
Fig. A
MANIVELLE D’ELEVATION DE LA LAME (FIG. B)
1. Attacher la manivelle (1) sur la vis d’élévation (2) à
l’avant de la scie.Veiller à ce que les fentes (3)
situées au centre de la manivelle(1) s’enclenchent
avec les aiguilles (4)
2. Attacher et resserrer le chapeau d’obturation.
(5-Fig.C)
Fig. B
1
3
4
2
MANIVELLE D’INCLINAISON DE LA LAME ( (FIG. C)
1. Acople la manivela de inclinación de 0° ~ 45° (6) al
perno de inclinación de la hoja en el lado derecho
de la sierra del mismo modo que se ha descrito
anteriormente.
2. Attacher et serrer le chapeau d’obturation (5).
Fig. C
INSTALLATION ET REMPLACEMENT DE LA LAME
(FIG. D)
Para evitar heridas provocadas por un arranque no
intencionado, asegúrese de que el interruptor se
encuentra en la posición OFF y de que el cable no
se encuentra conectado a la toma de corrient.
Para evitar heridas graves, la parte posterior del
pasador de la mesa debe encontrarse equilibrada
con la mesa. Si la parte posterior del pasador no se
encuentra nivelada con la mesa, ajuste el tornillo
(3) hacia dentro o hasta que la parte posterior del
pasador se encuentre nivelada o ligeramente por
encima de la mesa. Para elevar el pasador, gire el
tornillo en la dirección contraria a las agujas del
reloj. Para hacer que el pasador descienda, gireel
tornillo en la dirección de las agujas del reloj. NOTA:
Para ello se proporciona una arandela plástica de
ajuste debajo del pasador.
1. Retire el pasador de la mesa (1) retirando los dos
tornillos (2, 3). Tenga cuidado de no perder la arandela
de goma del tornillo posterior (3) que se encuentra por
debajo del pasador de la mesa. (Fig. D)
Fig. D
2. Soulever l arbre de la lame (4-Fig. E) a la hauteur
maximale en tournant la manivelle d el vation de la
lame dans le sens des aiguilles d une montre.
3. Placer les dents de la cle plate sur les meplats de l axe
de la lame (8) de scie pour viter que l arbre tourne
(Fig. F) et serrer l crou (5) au moyen de la cl hexagonale
(9) en tournant dans le sens inverse des aiguilles d
une montre.
5
6
1
3
2
