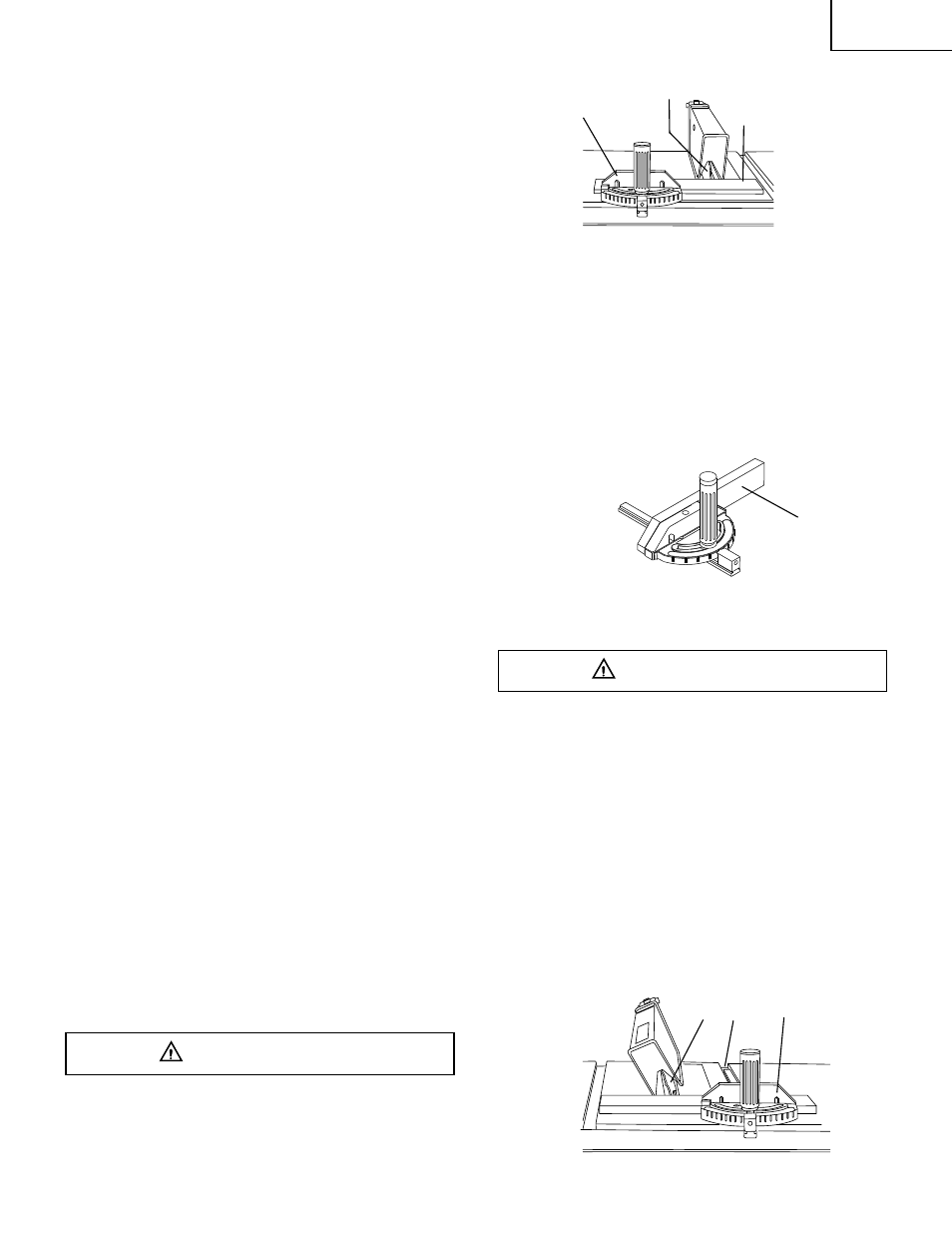

– 41 –
Français
Fig. CC
UTILISATION D’UN REVÊTEMENT EN BOIS SUR LA
JAUGE À ONGLETS (FIG. DD)
La jauge à onglets est munie d’encoches pour fixer une
face auxiliaire (1) afin de faciliter le sciage de pièces très
longues ou très courtes. Choisir une pièce de bois lisse
appropriée, percer deux trous et la fixer à la jauge à
onglets avec des vis. S’assurer que la face ne gêne pas
le bon fonctionnement du protège-lame. Pour la coupe
de longues pièces, on peut fabriquer un support pour
coupe vers l’extérieur en fixant une pièce de contre-
plaqué à un chevalet.
Fig. DD
TRONÇONNAGE EN BISEAU (FIG. EE)
Cette opération de coupe est identique au tronçonnage
sauf que la lame a un angle en biseau autre que 0°.
Travaillez toujours du côté droit de la lame pour
effectuer ce type de coupe. Le guide à onglet (1) doit
être dans la rainure de droite (2) car par suite de l’
angle de biseau, le protége-lame nuirait à la coupe
si le guide était dans la rainure de gauche.
1. Réglez la lame (3) à l’angle voulu. Serrez le bouton
de blocage de l’inclinaison.
2. Serrez la poignée de blocage de l’onglet à 90 °.
3. Tenez la pièce à tailler fermement contre la face
du guide à onglet (1) pendant toute l’opération de
sciage.
NOTE : Lorsque la lame est inclinée à 45°, la
poignée du guide à onglets entrera en contact avec
le protège-lame.
Fig. EE
COUPE EN LONG EN BISEAU
Cette coupe est la même que la coupe en long sauf que
l’angle de biseau de la lame est réglé à un angle autre
que “0 0” .
COUPE EN LONG DE PETITES PIÈCES
Pour éviter d’être blessé en entrant en contact avec
la lame, ne jamais effectuer de coupe d’une largeur
inférieur à 1/2”.
1. Il est dangereux d’effectuer des coupes en long sur
de petits morceaux de bois. Il vaut mieux couper en
long un morceau plus grand pour obtenir une pièce
de la taille souhaitée.
2. Lorsqu’on doit couper en long un morceau de petite
largeur et que la main ne peut être placée en toute
sécurité entre la lame et le guide de refente, utiliser
un ou plusieurs poussoirs pour déplacer la pièce
à scier. Toujours utiliser un poussoir pendant les
opérations de sciage en long.
TRONÇONNAGE (FIG.CC)
Pour éviter des blessures graves :
• Il ne faut pas que l’habitude acquise par une
utilisation fréquente de la scie entraîne des erreurs
de négligence. Ne pas oublier qu’une fraction de
seconde d’inattention est suffisante pour causer une
blessure grave.
• Garder les deux mains à distance de la lame et de la
trajectoire de la lame.
• Ne jamais tenter de tirer la pièce à travailler vers l
’arrière pendant une opération de coupe. Ceci
entraînera un recul qui pourrait causer des blessures
sérieuses à l’utilisateur.
1. Retirer le guide de refente et placer la jauge à
onglets dans la rainure de gauche.
2. Régler la hauteur de la lame de sorte qu’elle
dépasse de 1/8” le dessus de la pièce à scier.
3. Maintenir la pièce à scier solidement contre la jauge
à onglets, le trajet de la lame aligné avec l’endroit
où l’on souhaite effectuer la coupe. Placer la pièce à
scier à une distance de 1 po de la lame.
4. Mettre la scie en marche et attendre que la lame (1)
atteigne sa vitesse maximum.
5. Maintenir la pièce à scier (2) contre la face de la
jauge à onglet (3) et à plat contre la face de la jauge
et contre la table. Ensuite, pousser lentement la
pièce à scier contre la lame.
6. Ne pas tenter de tirer la pièce à scier vers l’arrière
pendant que la lame tourne. Régler l’interrupteur à
ARRÊT et dégager avec précaution la pièce lorsque
la lame est complètement arrêtée.
Toujours placer la plus grande surface de la pièce
de bois contre la table pour le tronçonnage droit ou
en biseau pour éviter toute instabilité.
1
2 3
1
2
1 3
AVERTISSEMENT
AVERTISSEMENT
