– 61 –
Español
FUNCIONAMIENTO ELEMENTAL DE LA
SIERRA
FUNCIONAMIENTO BÁSICO DE LA SIERRA

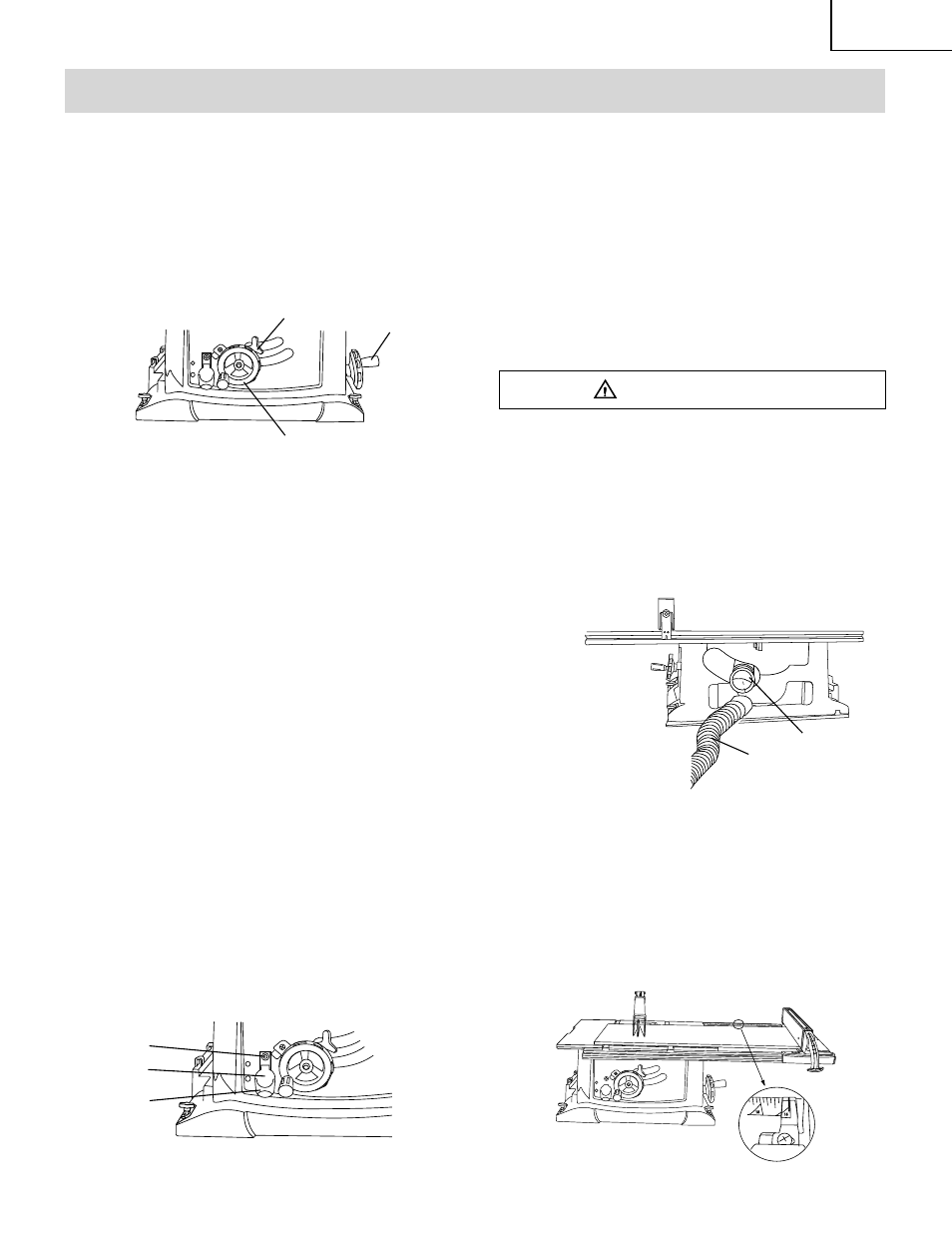

ELEVACIÓN DE LA HOJA (Fig. W)
Para elevar o bajar la hoja, gire la rueda de mano de
elevación de la hoja (1) hasta la altura de hoja deseada y,
a continuación, apriete el mango de bloqueo (2) para
mantener el ángulo de hoja deseado.
Fig. W
INCLINACIÓN DE LA HOJA (FIG. W)
1. Para inclinar la hoja de la sierra para un corte en
chaflán, afloje el picaporte de bloqueo del chaflán (2)
y gire la manivela de inclinación (3).
2. Apriete el picaporte de bloqueo del chaflán (2) hasta
asegurarlo.
INTERRUPTOR ON/OFF (FIG. X)
El interruptor ON / OFF dispone de una llave de
seguridad extraíble. Cuando se haya retirado la llave
del interruptor, se minimizarán las posibilidades de uso
de la sierra por parte de personal no autorizado y de
niños, ya que la sierra no se activará.
1. Para encender la sierra, introduzca la llave (1) en la
ranura del interruptor (2). Desplace hacia arriba el
interruptor hasta la posición ON.
2. Para OFF la sierra, mueva el interruptor
hacia abajo.
3. Para bloquear el interruptor en la posición OFF,
agarre los laterales (o parte amarilla) del botón de
activación (1), y tire hacia fuera.
4. Con la llave de interruptor retirada, el interruptor no
funcionará.
5. Si la llave del interruptor se retira mientras la
sierra se encuentra en funcionamiento, podrá
desconectarse, pero no podrá reiniciarse sin volver
a introducir la llave (1).
Fig. X
FUNCIONAMIENTO
PROTECCIÓN CONTRA LA SOBRECARGA (FIG. X)
This saw has an overload relay button (3) that resets the
Esta sierra tiene un botón de relé de sobrecarga (3) que
restablece el motor después de que se apague debido a
una sobrecarga o una bajada de tensión. Si el motor se
detiene durante el funcionamiento, coloque el interruptor
de encendido (ON/OFF) en la posición OFF. Espere
unos cinco minutos para que se enfríe el motor. Pulse
el botón de reposición (3) y coloque el interruptor en la
posición OFF.
CÓMO USAR EL CONDUCTO PARA EL ASERRÍN
(FIG. Y)
Para prevenir peligros de incendio, limpie y retire
el aserrín que se encuentra debajo de la sierra
frecuentemente.
Para prevenir la acumulación de aserrín en la caja
de la sierra, conecte una manguera de aspiradora (1)
al conducto para el aserrín (2) en la parte posterior
de la sierra de mesa. NO opere la sierra con la
manguera conectada a menos que la aspiradora se
encuentre encendida.
Fig. Y
CÓMO USAR LA EXTENSIÓN DE LA MESA (FIG. Z)
NOTA: Utilice la escala del riel delantero para cortes de
hasta 13.5”. Para cortes mayores de 13.5” bloquee la
guía en la marca de 13.5”. Desbloquee la extensión de
la mesa y deslícela con la guía hacia la medida deseada
usando la escala del riel trasero. Suelte la palanca de
bloqueo de la leva. Release cam locking lever.
1. Deslice la extensión de la mesa hacia la medida
deseada y apriete la palanca de bloqueo de la leva.
Fig. Z
3
1
2
1
2
3
1
2
ADVERTENCIA
