– 36 –
Français
LAME PARALLÈLE À LA RAINURE DE LA JAUGE À
ONGLETS (FIG. M, N)
Pour éviter toute blessure causée par une mise en
marche accidentelle, s’assurer que l’interrupteur
est réglé à OFF et que la fiche est débranchée de la
prise de courant.
Ce réglage a été effectué en usine et devrait être
vérifié et modifié si nécessaire.
Ce réglage doit être correct sinon un recul peut
causer des blessures graves empêchant d’effectuer
des coupes précises.
1. Retirer la clé d’interrupteur jaune et débrancher la
scie.
2. Retirer le protège-lame pour cette procédure, mais le
réinstaller et le réaligner après le réglage.
3. Monter la lame à la position la plus haute et la régler
à un angle de 0° (droite à 90°).
4. Choisir et marquer avec un crayon feutre une dent
de lame avec « écartement à droite » et placer cette
dent à l’avant de la scie à environ ½ po au-dessus de
la table.
5. Placer la base de l’équerre combinée (1) dans la rainure
de jauge à onglets de droite (2) à égalité contre l’
intérieur de la rainure de la jauge à onglets. (Fig. M)
6. Régler la règle pour qu’elle touche la dent repérée
à l’avant et la bloquer de sorte qu’elle conserve sa
position dans l’équerre.
7. Faire tourner la lame vers l’arrière de la scie pour
amener la dent marquée à environ ½ po au-dessus
de la lame.
8. Faire glisser doucement l’équerre combinée vers l’
arrière jusqu’à ce qu’elle touche la dent repérée.
9. Si la règle touche la dent repérée à l’avant et à l
’arrière, aucun réglage n’est nécessaire. Sinon,
procéder au réglage décrit à la section suivante.

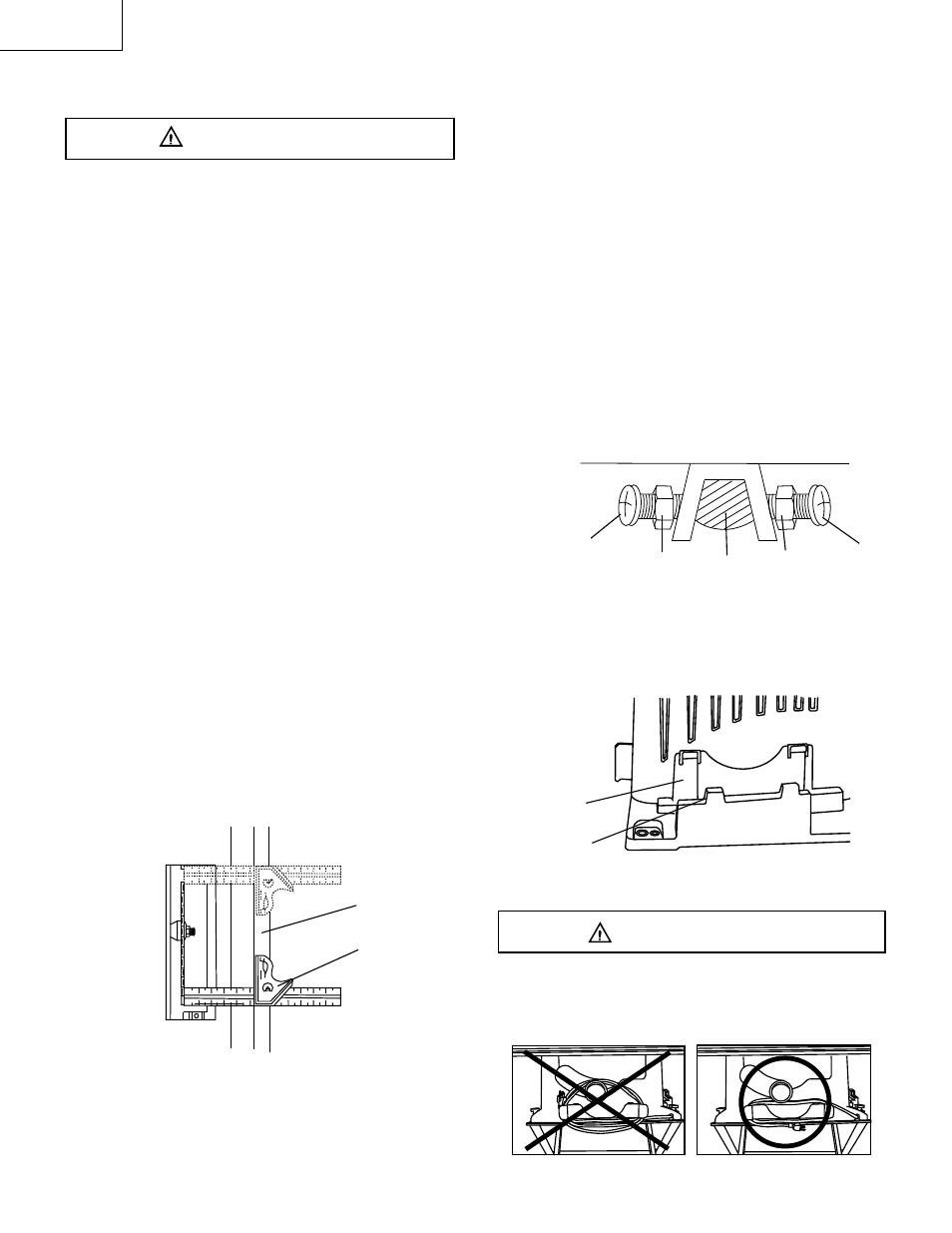

Fig. M
Réglages additionnels de la lame (Fig. N)
NOTE : Les écrous de réglage sont de 8 mm. Le
mécanisme de réglage est situé au-dessus du volant
de réglage de la hauteur de la lame sous le dessus de
la table. Si les mesures avant et arrière ne sont pas
identiques, régler l’alignement au moyen du mécanisme.
Si la lame est partiellement à droite:
1. Desserrer les deux écrous (1) et tourner l’écrou de
gauche (2) dans le sens anti-horaire; tourner ensuite
l’écrou de droite (3) dans le sens horaire.
2. Suivre les étapes 4 à 9 de la section précédente pour
mesurer à nouveau.
3. Une fois le bon alignement atteint, tourner l’écrou
de gauche (2) jusqu’à ce qu’il touche la tige de
pivotement (4), puis serrer les deux écrous (1).
Si la lame est partiellement à gauche:
4. Desserrer les deux écrous (1) et tourner l’écrou de
droite (3) dans le sens anti-horaire; tourner ensuite l’
écrou de gauche (2) dans le sens horaire.
5. Suivre les étapes 4 à 9 de la section précédente pour
mesurer à nouveau.
6. Une fois le bon alignement atteint, tourner l’écrou de
droite (3) jusqu’à ce qu’il touche la tige de pivotement
(4), puis serrer les deux écrous (1).
Fig. N
RANGEMENT (FIG. O, P)
Guide de refente et jauge à onglets (Fig. O)
Les supports de rangement du guide de refente (2) et de
la jauge à onglets (3) sont situés du côté droit du carter
de la scie.
Fig. O
2
3
1 1 4
2
3
1
2
AVERTISSEMENT
Gaine du cordon (Fig. O-1)
Ne pas enrouler le fil autour de la sortie de
poussière.
Fig. O-1
AVERTISSEMENT
