– 55 –
Español
TIEMPO DE MONTAJE ESTIMADO 25~40 MINUTOS

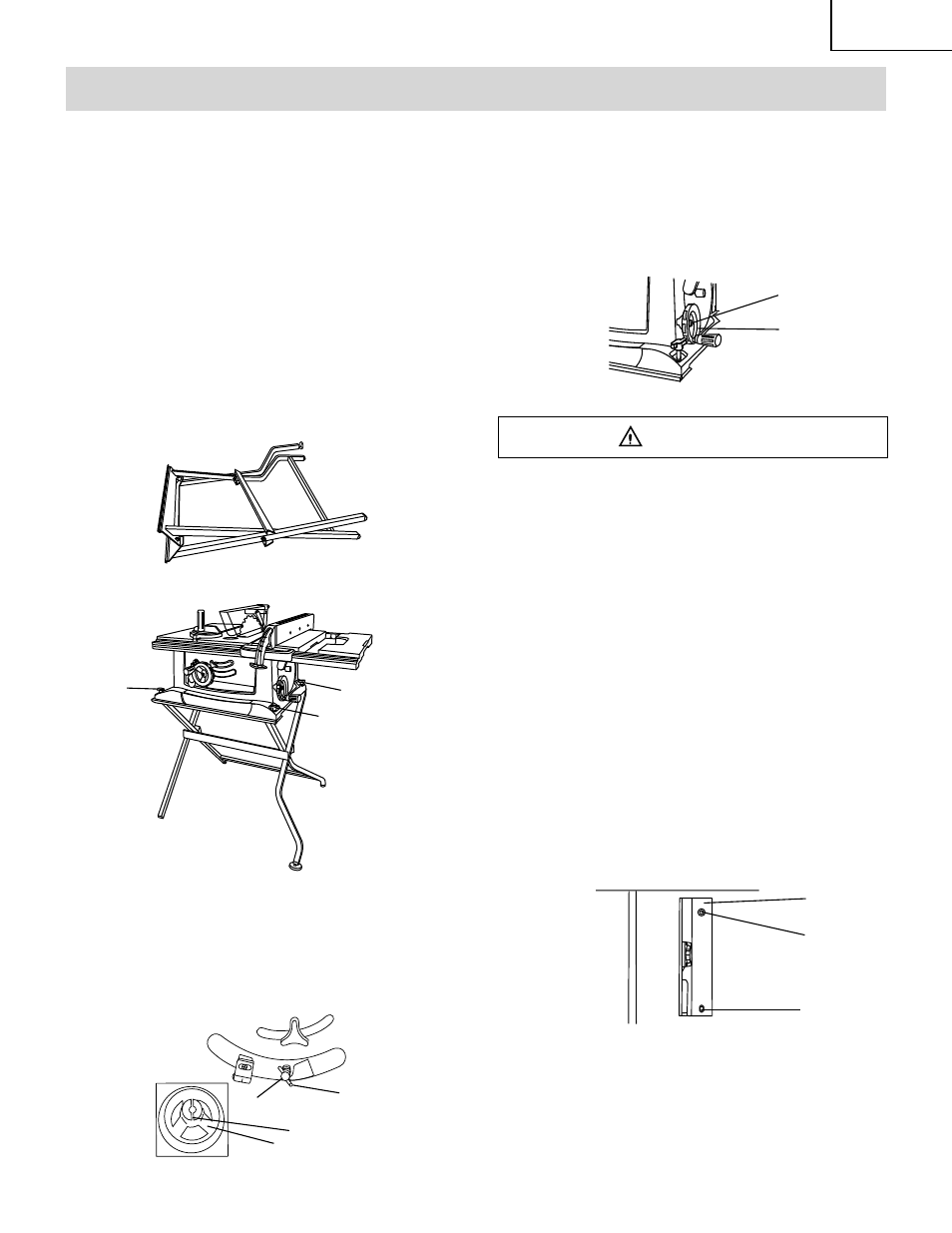

MONTAJE DE LA SIERRA DE MESA SOBRE EL
SOPORTE (FIG. A)
1. Despliegue el conjunto de patas y empuje hacia
abajo al lugar correspondiente.
2. Coloque la base en una superficie nivelada y ajuste
la pata delantera derecha ajustable, de forma que
todas las patas estén en contacto con el piso y a
ángulos similares en relación con el piso.
3. Haga coincidir los agujeros de la base con los
agujeros de la brida inferior de la base de la sierra.
4. Fije la sierra a la base usando los cuatro tornillos de
mariposa (1) y después apriete bien.
5. Coloque la hoja en una superficie plana y limpia.
Fig. A
MANIVELA DE ELEVACIÓN DE LA HOJA (FIG. B)
1. Acople la manivela (1) al perno de elevación (2) en
la parte frontal de la sierra. Asegúrese de que las
ranuras (3) del buje de la manivela (1) se acoplan
con los pasadores (4).
2. Acople y apriete la tuerca de bóveda (5-Fig.C)
Fig. B
1
3
4
2
MONTAJE Y AJUSTES
MANIVELA DE INCLINACIÓN DE LA HOJA (FIG. C)
1. Acople la manivela de inclinación de 0° ~ 45° (6) al
perno de inclinación de la hoja en el lado derecho
de la sierra del mismo modo que se ha descrito
anteriormente.
2. Acople y apriete la tuerca de bóveda de la manivela (5).
Fig. C
INSTALACIÓN Y CAMBIO DE LA HOJA (FIG. D)
Para evitar heridas provocadas por un arranque no
intencionado, asegúrese de que el interruptor se
encuentra en la posición OFF y de que el cable no
se encuentra conectado a la toma de corrient.
Para evitar heridas graves, la parte posterior del
pasador de la mesa debe encontrarse equilibrada
con la mesa. Si la parte posterior del pasador no se
encuentra nivelada con la mesa, ajuste el tornillo
(3) hacia dentro o hasta que la parte posterior del
pasador se encuentre nivelada o ligeramente por
encima de la mesa. Para elevar el pasador, gire el
tornillo en la dirección contraria a las agujas del
reloj. Para hacer que el pasador descienda, gire el
tornillo en la dirección de las agujas del reloj.
NOTA:Para ello se proporciona una arandela
plástica de ajuste debajo del pasador.
1. Retire el pasador de la mesa (1) retirando los dos
tornillos (2, 3). Tenga cuidado de no perder la arandela
de goma del tornillo posterior (3) que se encuentra por
debajo del pasador de la mesa. (Fig. D)
Fig. D
2. Eleve el bastidor de la hoja (4-Fig. E) hasta la
máxima altura, girando la manivela de elevación de
la hoja en dirección contraria a las agujas del reloj.
3. Coloque las piezas (8) sobre las superficies lisas del
bastidor de la sierra, para evitar que éste gire (Fig. F)
coloque las piezas (9) sobre la tuerca del bastidor (5).
Luego gire en dirección contraria a las agujas del reloj.
5
6
1
3
2
WARNING
1
1 1
