– 17 – SP
2C15
Espa
ñ
ol
Los siguiente muestra ejemplos de conexiones comúnmente utilizadas para conectar el de DVD/VCR a un TV
y otros componentes.
Notas
¡ Asegúrese de desconectar la alimentación de todos los componentes del sistema antes de conectar cualquier
otro componente.
¡ Consulte los manuales de instrucciones de su televisor, sistema estéreo y cualquier otro componente que
vayan a ser conectados al DVD/VCR.

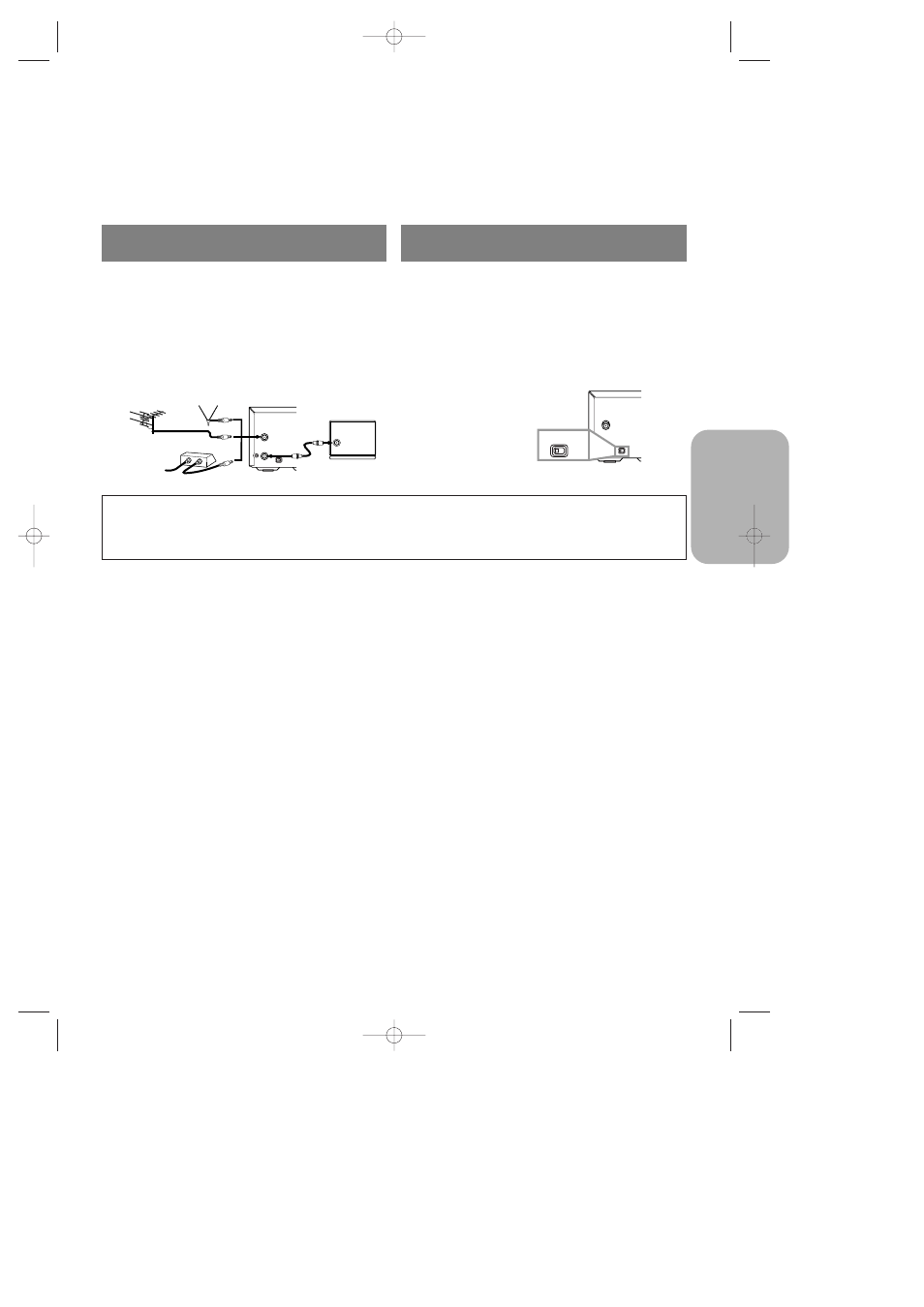

CONEXIÓN DVD/VCR A TV
1. Desconecte el cordón de alimentación AC del toma
de corriente AC.
2. Desconecte la antena o cable del TV.
3. Conecte la antena o cable a la toma ANT-IN del
DVD/VCR.
4. Conecte el DVD/VCR al TV utilizando el cable
coaxial.
5. Enchufe los cordones de alimentación de AC del
DVD/VCR y TV en las tomas de corriente AC.
ANT - IN
3CH 4CH
ANT - OUT
Antena combinació
[VHC/UHF]
[Detrás del reproductor DVD]
IN OUT
[Caja de cables o caja satélite]
O
[Antena interior]
[Detrás del TV
combinación VHF/UHF]
UHF/VHF
Cable coaxial
(provisto)
Desde compañía
de cables o satélite
O
Si su TV no tiene terminales A/V:
Cuando el DVD/VCR está en el modo de
Reproducción VCR o cuando el DVD/VCR está en el
modo VCR, su TV recibirá señales del DVD/VCR ya
en el canal 3 o ya en el CH4. Para utilizar el
DVD/VCR con su TV, ajuste el conmutador selector a
CH3 o CH4 (que está ubicado detrás de su DVD/VCR)
cualquiera que no se utilice para radiodifusiones nor-
males en su área. Luego, ajuste su TV al mismo canal.
Nota para instalar el sistema CATV
Este aviso se provee para llamar la atención del instalador del sistema CATV al Artículo 820-40 del NEC que
provee las directrices para la adecuada puesta a tierra y, en particular, especifica que el cable de puesta a tierra
debe conectarse al sistema de puesta a tierra del edificio, lo más cerca posible de la entrada de cables.
ANT - IN
CH3 CH4
ANT - OUT
[Detrás del reproductor DVD]
CH3 CH4
AJUSTANDO LA CON-
MUTACIÓN CH3/CH4
