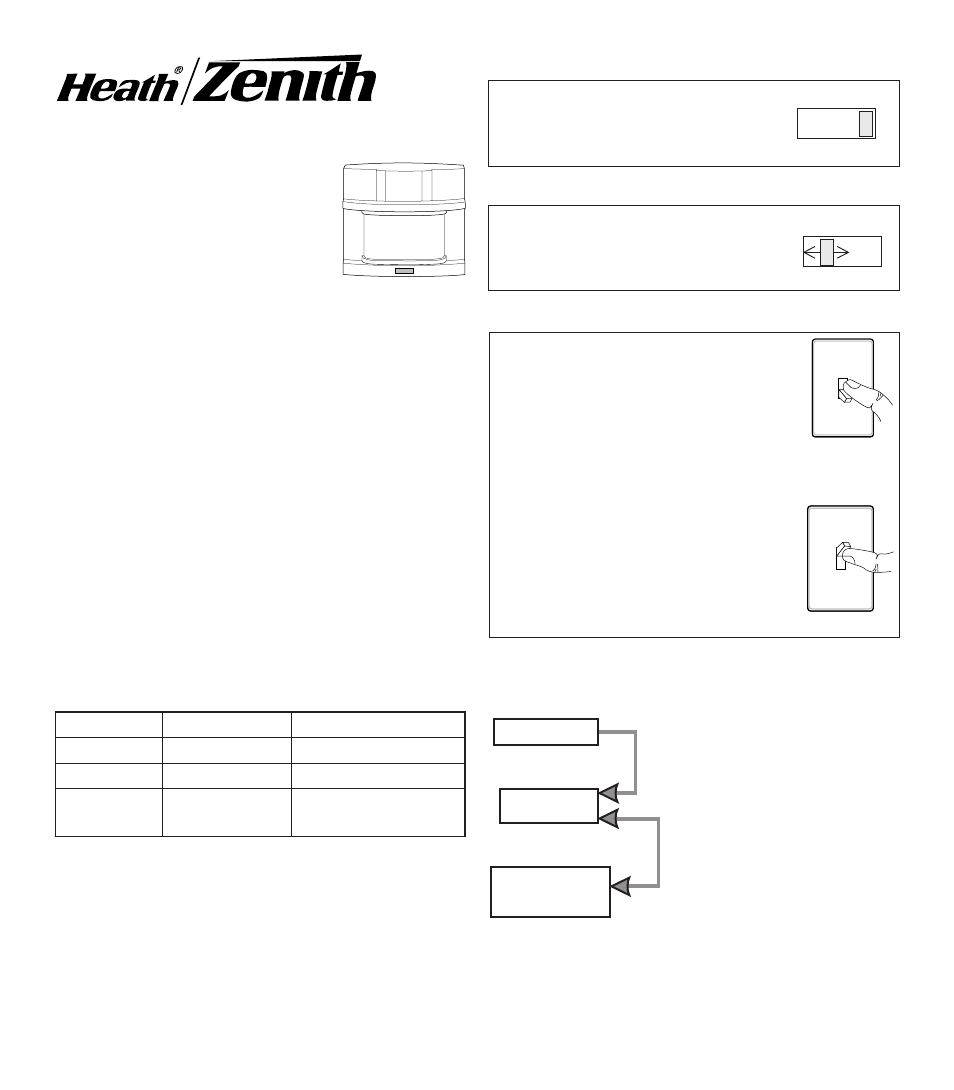

-5- 595-5544-06
Modelo SL-5407
Requisitos
• El control de luz requiere 120 VCA.
• Para usar el Modo Manual, conecte el control
con un interruptor.
• Algunos códigos requieren instalación por
un electricista calificado.
Repuesto Universal
Para el Cabezal
del Detector
Características
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• La fotocélula mantiene la luz apagada durante
el día.
• LED indica que se ha detectado movimiento
(durante el día o la noche).
© 2007 HeathCo LLC 595-5544-06 S
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Nota: Cuando lo prenda por primera vez es-
pere 1 1 /
2
minutos para que el circuito se
claibre.
ON-TIME
10 5 1 TEST
10 5 1 TEST
ON-TIME
...préndalo.
1 segundo
APAGADO
luego...
Ponga el interruptor de tiempo
(ON-TIME) en la posición de
1, 5 ó 10 minutos.
Ponga el interruptor de tiempo (ON-
TIME), al fondo del detector, en la
posición de prueba (TEST).
El modo manual funciona sólo
por la noche porque la luz del
día pone al detector en modo
AUTOMATICO.
Apague el interruptor por un segundo
y vuélvalo a prender para conmu-
tar entre MODO AUTOMATICO y
MANUAL.
El modo manual funciona sólo
con el interruptor ON-TIME en la
posición 1, 5 ó 10.
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó
10 minutos
Resumen de las modalidades del
interruptor
Apague el interruptor
por un segundo y
préndalo de nuevo*
PRUEBA
AUTOM.
MODO
MANUAL
* Si se confunde mientras cambia de fases, ap-
ague la electricidad por un minuto y préndala
de nuevo. Después del tiempo de calibración el
control estará en fase AUTO(MATICA).
Para PRUEBA:
Para AUTOMATICO:
Para MODO MANUAL:
Modalidad: A tiempo: Trabaja: Día Noche
Prueba 5 seg. x x
Autom. 1, 5, ó 10 min. x
Manual Hasta el
amanecer*
x
