L’interrupteur mural à détecteur de mouvement 6103 active l’éclairage
pendant une durée fixe de cinq minutes lorsqu’il détecte un mouvement.
L’unité possède une excellente sensibilité et une plage de détection de
110°.
On peut l'utiliser avec l'éclairage incandescent et l'éclairage
fluorescent à démarrage rapide.
Son installation est aussi simple que le remplacement d'un inter-
rupteur mural. Cependant, certains codes exigent que l'installation
soit effectuée par un électricien qualifié.
Éléments compris:
• Interrupteur à détecteur
• Plaque murale
• 3 serre-fils
• 2 grandes vis
• 2 petites vis
INSTALLATION
dÉTERMINER L'EMPLACEMENT
Le détecteur est plus sensible au mouvement transver-
sal qu'au mouvement perpendiculaire au détecteur.
Le détecteur perçoit la chaleur en mouvement et
possiblement les sources de chaleur qui changent
rapidement de température. Par conséquent, pour éviter
les déclenchements intempestifs, éviter de monter le
détecteur à un endroit où il serait orienté directement
vers les climatiseurs d'air, les chaufferettes et autres
sources de chaleur ou de froid.
Interrupteur
mural à détecteur
de mouvement
6103

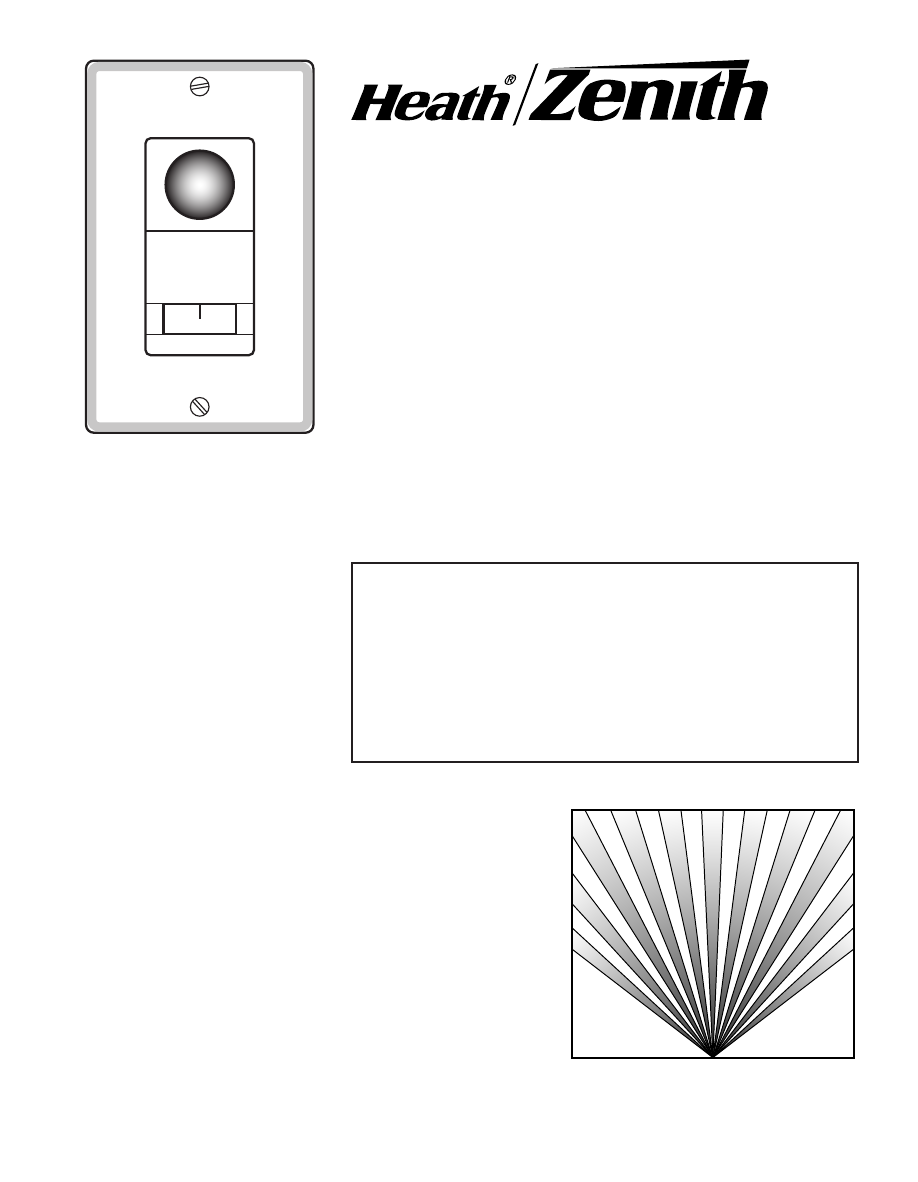

Figure 1 - Vue en plan type de la
plage de détection
6,1 m
AUTO OFF ON
3,5 m 0
Ses caractéritisques comprennent:
• angle de détection de mouvement de 110°
• Durée de mise sous tension fixe de cinq minutes.
• s'utilise avec l'éclairage incandescent et l'éclairage fluorescent
à démarrage rapide
• s'utilise avec moteurs jusqu'à 1/8 hp
• modes OFF, ON et AUTO sélectionnés par interrupteur à
glissière
© 2008 HeathCo LLC 598-1349-00 F
