Page 52: Manual de instrucciones, Lámpara piloto, Panel de visualización – menú principal

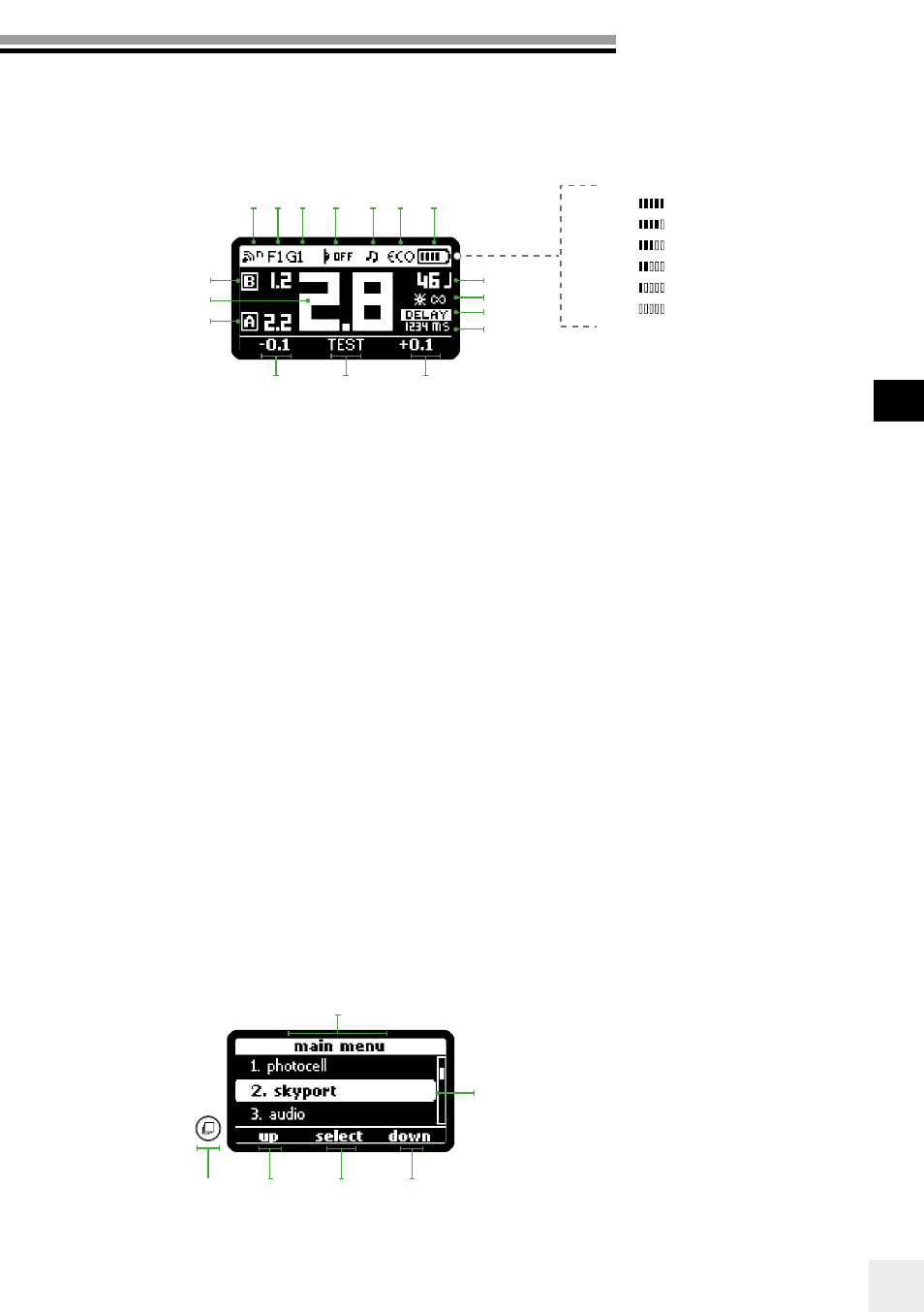

PANEL DE VISUALIZACIÓN – TABLERO DE MANDO
BOTÓN EXCLUSIVO
LÁMPARA PILOTO
Pulsar brevemente el botón de la lámpara piloto enciende la luz piloto de la Cabeza Quadra
durante 15 segundos. Los valores pueden ser cambiados de 1-60 segundos. Pulsar
prolongadamente mantiene la luz piloto LED encendido mientras haya energía en la batería.
FUNCIONES DEL MENÚ
PANEL DE VISUALIZACIÓN – MENÚ PRINCIPAL
4
5
6
7
8
9
10
11
12
13
14
15
17
16
1
2
3
Función Flash
Valor de función Flash
Aumentar f-stop seleccionado
Prueba de Flash
Disminuir f-stop seleccionado
Potencia de enchufe A en f-stop
Potencia total in f-stop
Potencia de enchufe B en f-stop
10
11
12
13
14
15
16
17
Velocidad de sincronización EL-Skyport
Canal de frecuencia EL-Skyport
Número de grupo EL-Skyport
Estado de Fotocélula
Pitido de confirmación
Tiempo de reciclado
Nivel de batería
Potencia en J
Temporizador de lámpara piloto
1
2
3
4
5
6
7
8
9
PANEL DE VISUALIZACIÓN – TABLERO DE MANDO
> 85%
70% ~ 85%
55% ~ 70%
40% ~ 55%
20% ~ 40%
< 20%
DISPLAY PANEL - MAIN MENU
1
2
3
4
5
1
2
3
4
5
6
Título del menú
Menú seleccionado
Desplazarse hacia abajo
Entrar
Desplazarse hacia arriba
Volver a menú (Pulsar brevemente) Volver a tablero de
mandos (Pulsar prolongadamente)
6
4
5
6
7
8
9
10
11
12
13
14
15
17
16
1
2
3
Función Flash
Valor de función Flash
Aumentar f-stop seleccionado
Prueba de Flash
Disminuir f-stop seleccionado
Potencia de enchufe A en f-stop
Potencia total in f-stop
Potencia de enchufe B en f-stop
10
11
12
13
14
15
16
17
Velocidad de sincronización EL-Skyport
Canal de frecuencia EL-Skyport
Número de grupo EL-Skyport
Estado de Fotocélula
Pitido de confirmación
Tiempo de reciclado
Nivel de batería
Potencia en J
Temporizador de lámpara piloto
1
2
3
4
5
6
7
8
9
PANEL DE VISUALIZACIÓN – TABLERO DE MANDO
> 85%
70% ~ 85%
55% ~ 70%
40% ~ 55%
20% ~ 40%
< 20%
DISPLAY PANEL - MAIN MENU
1
2
3
4
5
1
2
3
4
5
6
Título del menú
Menú seleccionado
Desplazarse hacia abajo
Entrar
Desplazarse hacia arriba
Volver a menú (Pulsar brevemente) Volver a tablero de
mandos (Pulsar prolongadamente)
6
Manual de Instrucciones
51
ES
