14
Gebrauchsanleitung
DE
ANWENDER

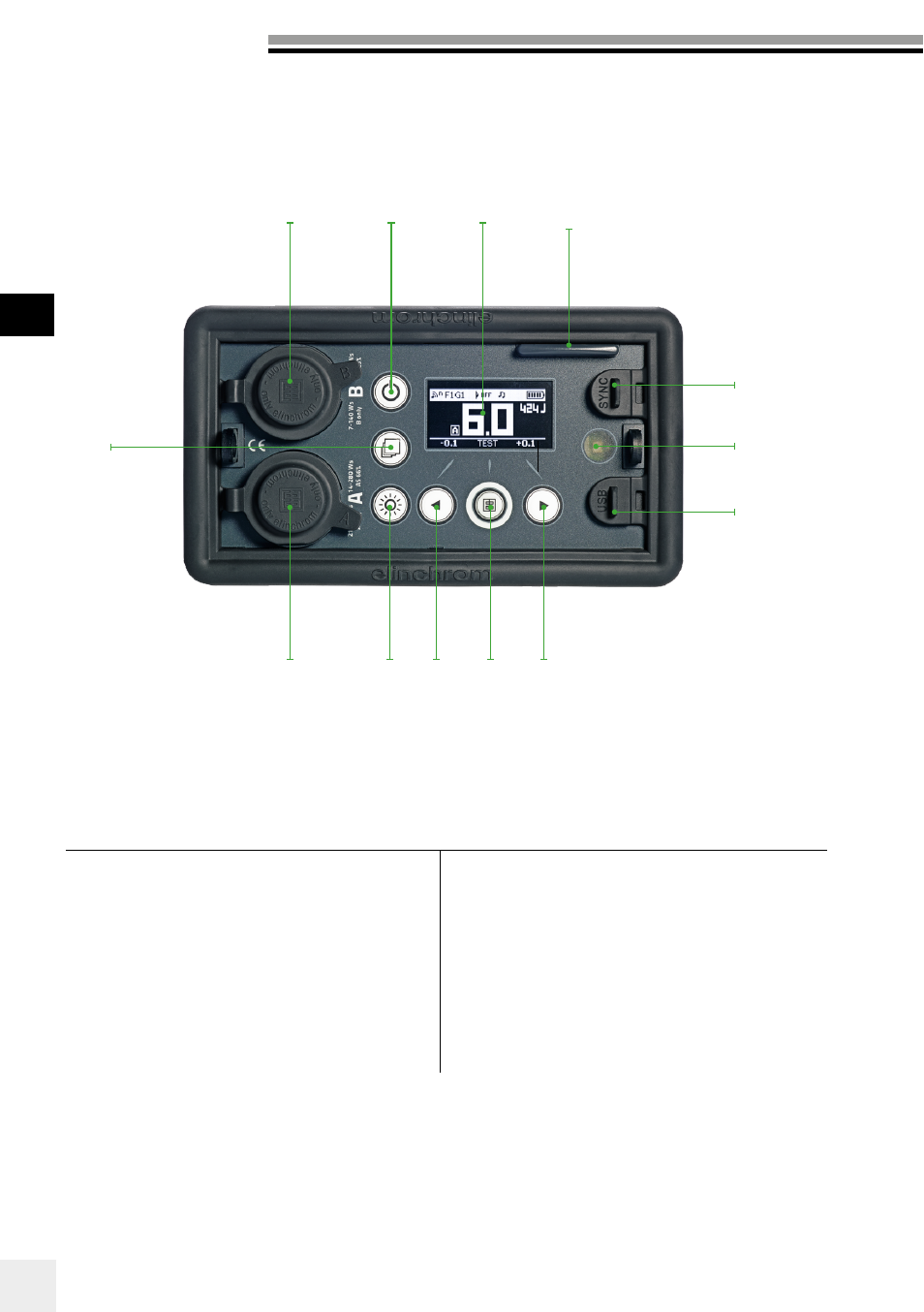

KONTROLLFELD
1. Anschluss B (33%)
2. Ein / Aus
3. OLED Anzeige
4. EL-Skyport Antenne
5. Synchronisationsanschluss für 3.5 mm
Klinke
6. Photozelle
7. Micro USB Stecker / Firmware Update
8. Rechter Funktionsknopf / Blitzleistung erhöhen
9. Testknopf / Menü Funktion Eingabe
10. Linker Funktionsknopf / Blitzleistung verringern
11. Knopf Einstelllicht
12. Anschluss A (100%)
13. Zugang Menü / Funktion Zurück
11
4
12 10 9
6
2
13
1
8
5
3
7
