Mode d’utilisation
FR

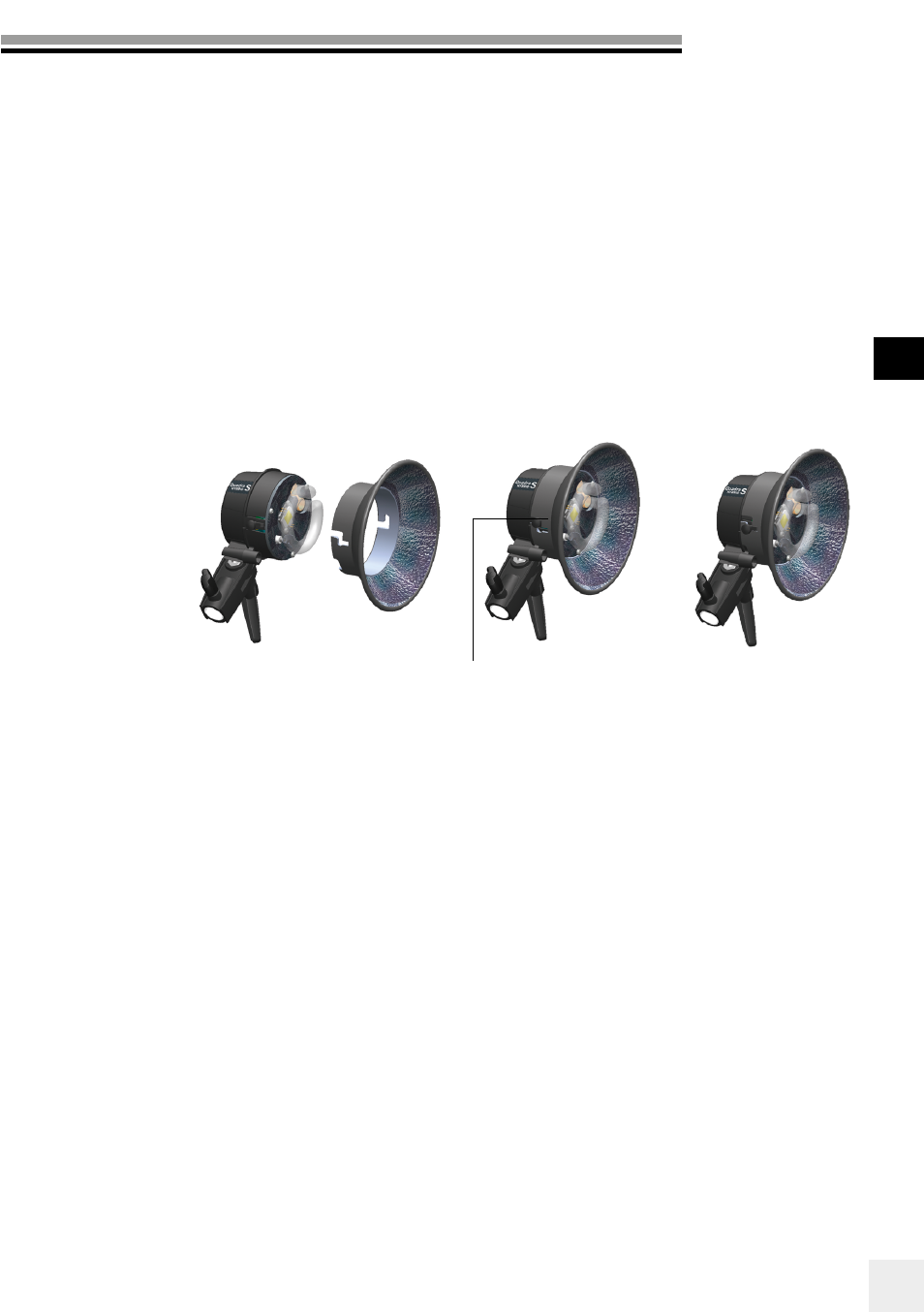

Pousser le bouton de verrouillage
INFORMATIONS SUR LA TÊTE QUADRA
RÉFLECTEURS LUMIÈRE
1. Mettez toujours l’unité hors tension avant de connecter des accessoires et des réflecteurs.
2. Déconnectez le câble flash de l’ensemble.
3. Installez la tête Quadra sur un trépied et verrouillez la vis de sécurité.
4. Placez le réflecteur au-dessus de la tête Quadra, le trou de parapluie orienté vers le bas.
5. Tirez le bouton de verrouillage de la tête Quadra fermement vers le bas, et tournez le réflecteur
vers la droite, jusqu’à ce qu’un « clic » retentisse.
6. Vérifiez si le réflecteur est bien ajusté.
7. Reconnectez le câble du flash à l’ensemble et mettez l’unité sous tension.
8. Procédez de la même manière lors des changements de réflecteurs.
REMPLACEMENT DU TUBE FLASH
Pour changer un tube flash enfichable, veuillez suivre les instructions ci-dessous :
Mettez l’ELB 400 HORS-TENSION.
1.
Déconnectez d’abord le câble de l’ELB 400, puis de la tête Quadra.
2. Une fois la tête Quadra refroidie, placez-la au sec et sur une surface propre.
3. Attention : utilisez des gants de protection pour enlever le tube flash.
• Sortez fermement le tube flash de son emplacement.
• Si le tube est cassé, utilisez des gants de sécurité. Evitez ainsi tout risque de coupure !
• Ne touchez jamais les électrodes en métal et assurez-vous que l’unité soit déchargée
et déconnectée de l’ensemble ! Utilisez un outil isolé pour sortir les électrodes.
4. Prenez le nouveau tube flash. Il est IMPÉRATIF d’utiliser des gants de protection et / ou un
tissu isolé, car vos doigts pourraient engendrer des traces sombres sur le tube flash lors de
son utilisation.
• Pour la tête Pro, utilisez le tube flash de type « Fer à cheval » / N° 24087
• Pour la tête Action, utilise le tube flash Omega / N° 24086
5. Vérifiez que le tube soit bien aligné au centre, et que le contact de déclenchement soit bien
serré contre le tube.
6. Reconnectez et testez l’unité comme vous le faites d’habitude.
