ANZEIGEFELD (DASHBOARD)
SPEZIAL TASTER
PILOTLAMPE
Ein kurzer Druck auf den Taster Pilotlampe schaltet das Pilotlicht des Quadra Blitzkopfs für 15
Sekunden an. Dieser Wert kann zwischen 1 bis 60 Sekunden gewählt werden. Ein langer Druck
schaltet das Pilotlicht so lange an, wie Strom von der Batterie zur Verfügung steht.
MENÜ FUNKTIONEN

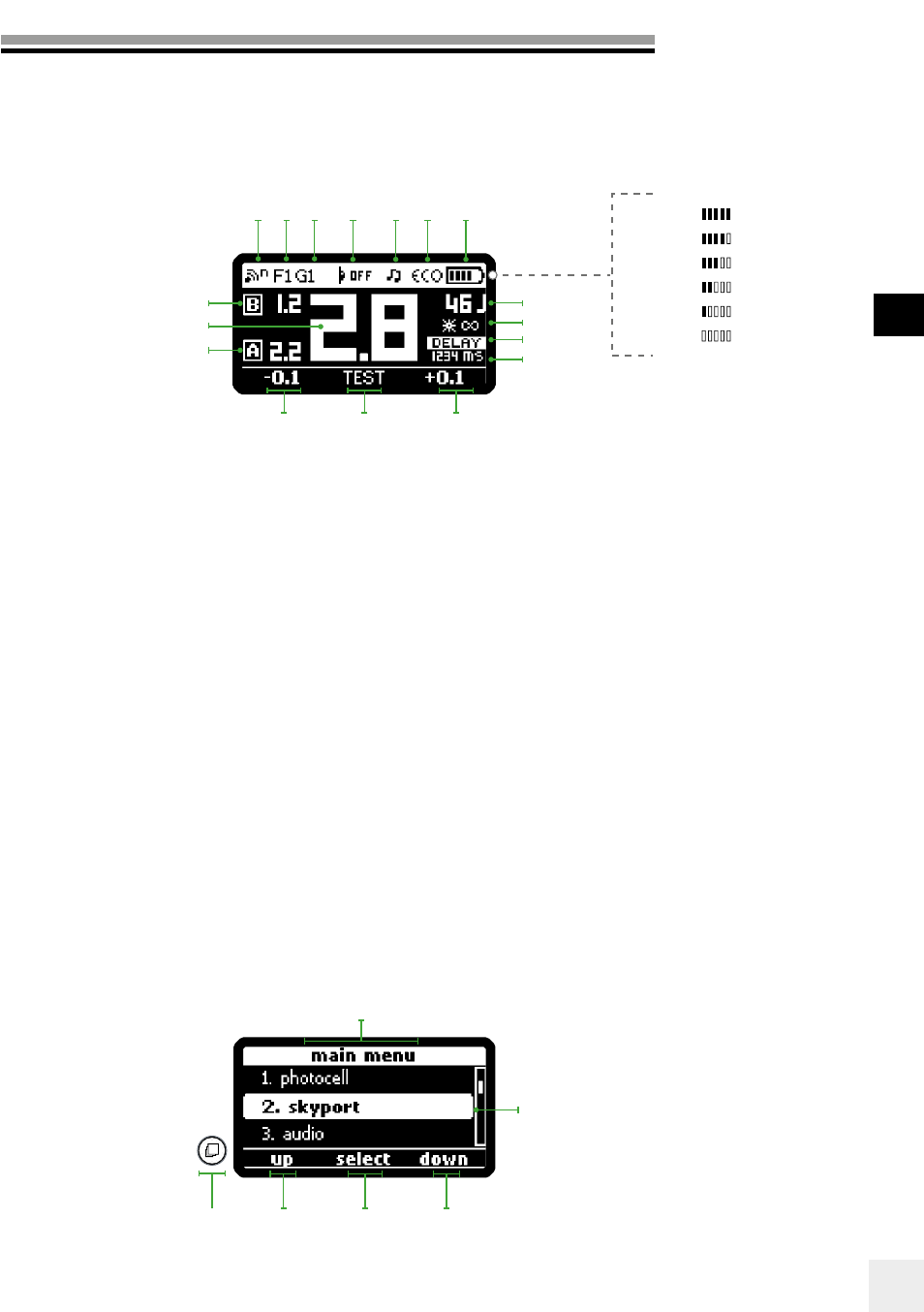

ANZEIGEFELD - HAUPTMENÜ
4 5 6 7
8
9
10
11
12 13 14
15
17
16
1 2 3
Blitz Funktion
Blitz Funktion Wert
Blitzleistung +1 Blende
Blitz Test
Blitzleistung -1 Blende
Leistung Anschluss A
Gesamte Leistung
Leistung Anschluss B 10
11
12
13
14
15
16
17 EL-Skyport Synchronisationsmodus
EL-Skyport Frequenzkanal
EL-Skyport Gruppe
Photozellen Status
Bereitschaftston
Blitzaufladung Eco / Schnell
Ladezustand der Batterie
Leistung in Joules
Timer der Pilotlampe 1
2
3
4
5
6
7
8
9
ANZEIGEFELD (DASHBOARD)
> 85%
70% ~ 85%
55% ~ 70%
40% ~ 55%
20% ~ 40%
< 20%
MENÜ FUNKTIONEN ANZEIGEFELD - HAUPTMENÜ
1
2
3 4 5
1
2
3
4
5
6 Menü - Titel
Menü - Ausgewähltes Feld
Herunterscrollen
Eingabe/Enter
Hinaufscrollen
Zurück zum Menü - (Kurzer
Druck) Zurück zum Anzeigefeld
(Langer Druck)
6
4 5 6 7
8
9
10
11
12 13 14
15
17
16
1 2 3
Blitz Funktion
Blitz Funktion Wert
Blitzleistung +1 Blende
Blitz Test
Blitzleistung -1 Blende
Leistung Anschluss A
Gesamte Leistung
Leistung Anschluss B 10
11
12
13
14
15
16
17 EL-Skyport Synchronisationsmodus
EL-Skyport Frequenzkanal
EL-Skyport Gruppe
Photozellen Status
Bereitschaftston
Blitzaufladung Eco / Schnell
Ladezustand der Batterie
Leistung in Joules
Timer der Pilotlampe 1
2
3
4
5
6
7
8
9
