QUADRA 灯头信息

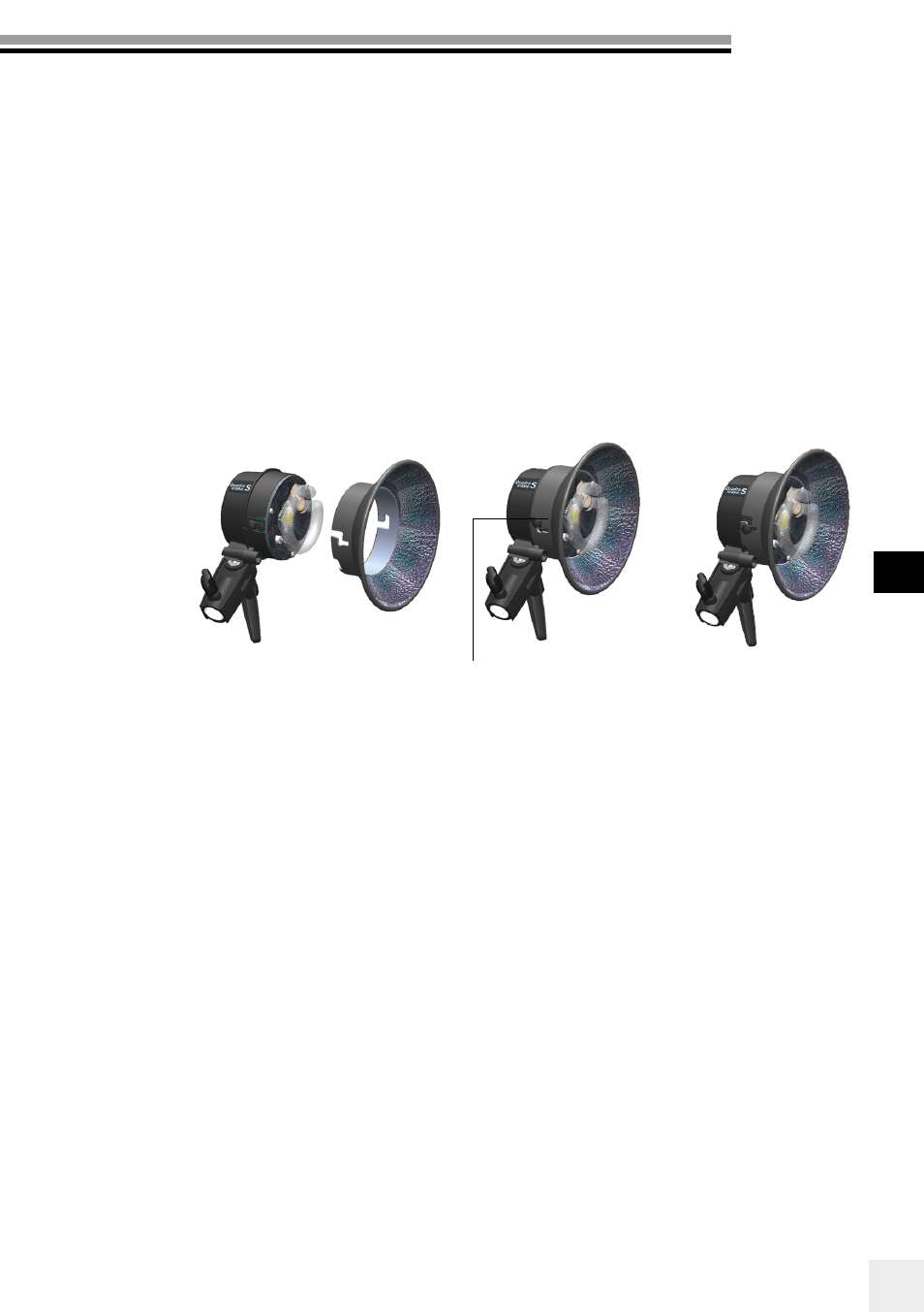

安装反光罩
1. 连接配件和反光罩前请务必切断装置电源。
2. 将闪光灯电缆从 ELB 400 电源箱上断开。
3. 将 Quadra 灯头装在三脚架上，并锁上安全螺丝。
4. 将反光罩放在 Quadra 灯头上方，伞孔朝下。
5. 用力按下 Quadra 灯头的止动旋钮，向右旋转反光罩直到听到咬合声。
6. 检查反光罩是否装好。
7. 将闪光灯电缆重新接到电源箱，然后开启装置。
8. 更换反光罩时按照同样的步骤操作。
闪光管更换
用户可自行更换插入式闪光管，要进行更换，请按以下说明操作：
关闭 ELB 400 电源箱。
1.
首先将电缆从电源箱上断开，然后从 Quadra 灯头上断开。
2. 待 Quadra 灯头冷却，将其置于干燥清洁的表面。
3. 注意：拆除闪光管时要使用保护手套。
• 用力将闪光管从端子中拔出。
• 如果闪光管破损，请使用安全手套。避免划伤自己！
• 禁止触碰金属电极，确保装置已放电并从电源箱上断开！使用绝缘工具拔出电极。
4. 取新闪光管。务必使用保护手套或隔热纸，因为闪光管一旦开始使用，接触您的手指后玻
璃上就会留下深色印记。
• 对于 Pro 灯头，使用马蹄形闪光管/N°24087
• 对于 Action 灯头，使用 Ω 形闪光管/N°24086
5. 检查闪光管是否正确居中，触发器接触点紧贴闪光管。
6. 像往常一样重新连接并测试装置。
按下止动旋钮
