Area visualizzazione misure
Sul display possono essere visualizzate in sequenza le più importanti misure relative all’UPS.
All’accensione dell’UPS, il display visualizza il valore della tensione di rete.
Per passare ad una visualizzazione differente premere il pulsante “SEL / SET” ripetutamente finchè non
compare la misura desiderata.
In caso si verifichi un’anomalia / allarme (FAULT) o un blocco (LOCK), automaticamente sul display verrà
visualizzato il tipo ed il codice di allarme corrispondente.
Versione monofase

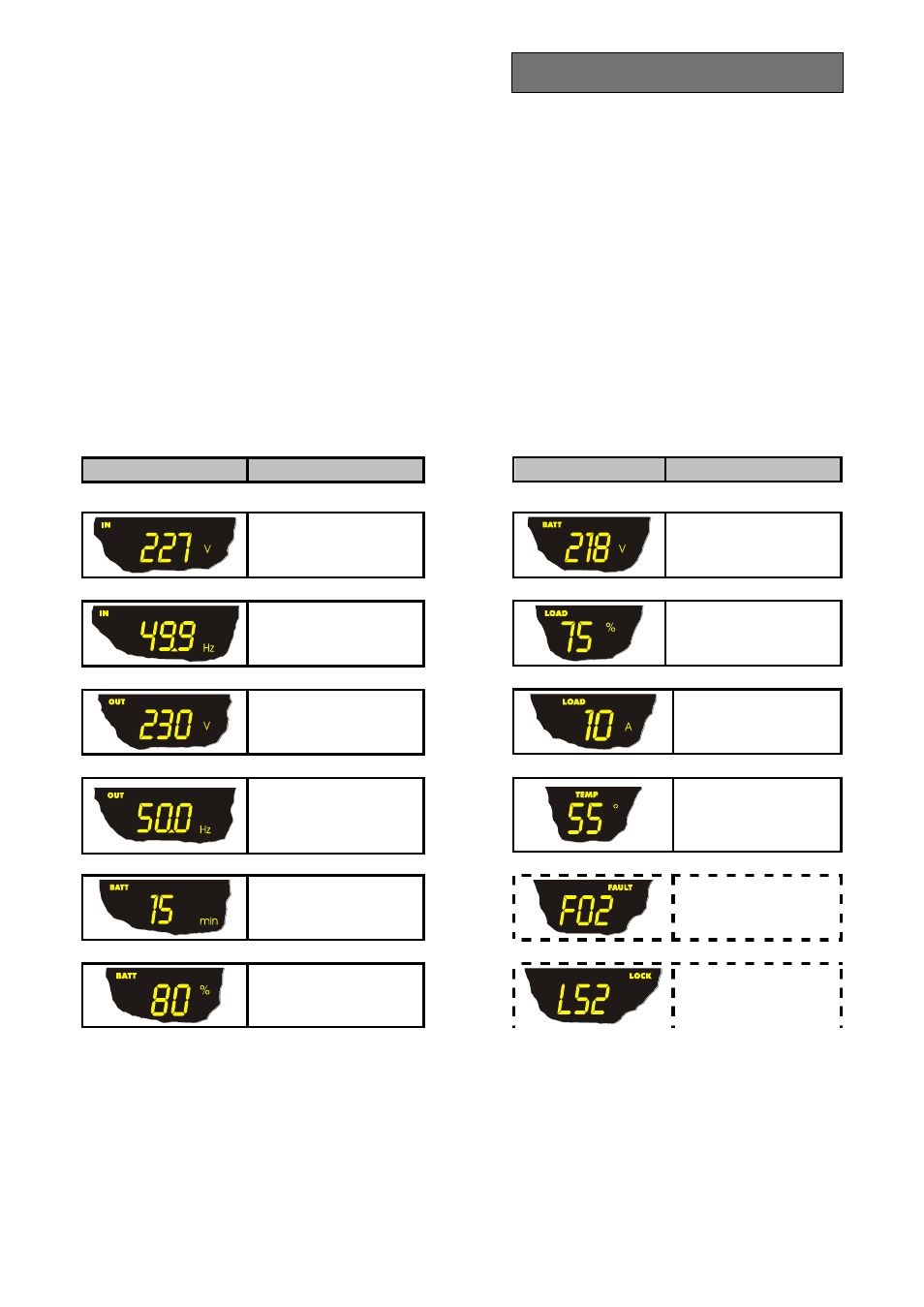

Di seguito sono riportati alcuni esempi:
(1)
I valori riportati nelle immagini in tabella sono puramente indicativi.
(2)
I codici di FAULT / LOCK possono essere visualizzati solo se al momento attivi (presenza di un’anomalia / allarme
o di un blocco).
ESEMPIO GRAFICO
(1)
DESCRIZIONE
Tensione di rete
Frequenza di rete
Tensione in uscita
dall’UPS
Frequenza della tensione
di uscita
Autonomia residua delle
batterie
Percentuale di carica delle
batterie
ESEMPIO GRAFICO
(1)
DESCRIZIONE
Tensione totale delle
batterie
Percentuale del carico
applicato
Corrente assorbita dal
carico
Temperatura del sistema
di raffreddamento della
elettronica interna
all’UPS
Anomalia / Allarme (2) :
viene visualizzato il
codice corrispondente
Blocco (2) : viene
visualizzato il codice
corrispondente
