143
U
TILISATION
Champ d’affichage des mesures
L’afficheur permet de visualiser en séquence les mesures les plus importantes relatives à l’onduleur.
Au moment de la mise en marche de l’onduleur, l’afficheur visualise la valeur de la tension de réseau.
Pour passer à un affichage différent, presser plusieurs fois le bouton “SEL / SET” jusqu’à ce qu’apparaisse la
mesure souhaitée.
En cas d’anomalie / alarme (FAULT) ou d’arrêt total (LOCK), l’afficheur visualisera automatiquement le
type et le code d’alarme correspondant.
Version monophasée
Quelques exemples sont reportés ci-après:
(1) Les valeurs reportées dans les images du tableau sont purement indicatives.
(2) Les codes de FAULT / LOCK ne peuvent être visualisés que s’ils sont actifs à ce moment-là (présence d’une
anomalie / alarme ou d’un arrêt total).

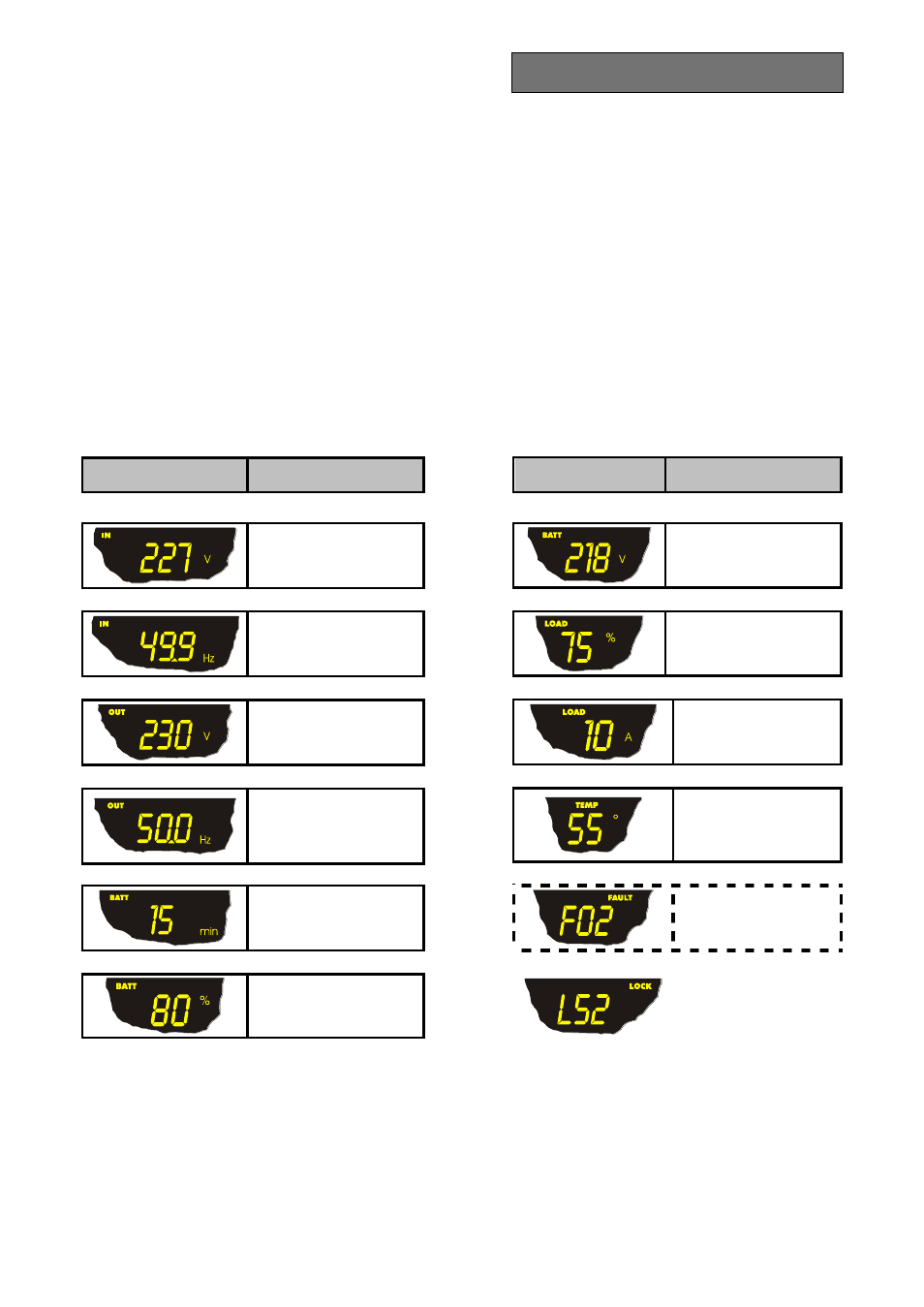

EXEMPLE GRAPHIQUE
(1) DESCRIPTION
Tension de réseau
Fréquence de réseau
Tension en sortie de
l’onduleur
Fréquence de la tension
de sortie
Autonomie résiduelle des
batteries
Pourcentage de charge des
batteries
EXEMPLE
GRAPHIQUE
(1) DESCRIPTION
Tension totale des
batteries
Pourcentage de la charge
appliquée
Courant absorbé par la
charge
Température du système
de refroidissement du
système électronique de
l’onduleur
Anomalie / Alarme
(2)
: le
code correspondant
s’affiche
Arrêt total (2) : le code
correspondant s’affiche
